アイソメ部品表を作成する

アイソメ部品または平面部品の部品表を、図面上またはCSVファイルとして作成します。

管番号が付加されていないアイソメ部品・平面部品は、部品表作成の対象となりません。部品表に含める必要のある部品は、事前に管番号を付加しておいてください。管番号の付加について、詳しくは以下を参照してください。

［ツール］タブの［アイソメ部品表］コマンド（）をクリックして実行します。

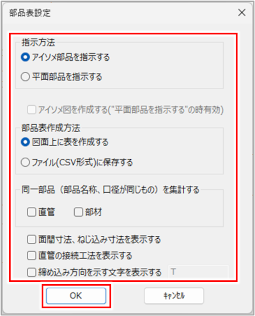

［部品表設定］ダイアログが表示されます。

部品表の作成方法を設定し、［OK］ボタンをクリックします。

項目	説明
指示方法	部品表をアイソメ図、平面部品のどちらから作成するかを選択します。
アイソメ図を作成する	［指示方法］が［平面部品を指示する］の場合に、チェックを付けると、アイソメ図と部品表を同時に作成できます。
部品表作成方法	部品表を図面上、CSVファイルのどちらに作成するかを選択します。
同一部品（部品名称、口径が同じもの）を集計する	同一部品をまとめて表示する場合は、チェックを付けます。
面間寸法、ねじ込み寸法を表示する	面間寸法、ねじ込み寸法を表示する場合は、チェックを付けます。
直管の接続工法を表示する	配管の両端の接続工法を表示する場合は、チェックを付けます。
締め込み方向を示す文字を表示する	締め込み方向を示す文字を表示する場合は、チェックを付け、文字を入力します。

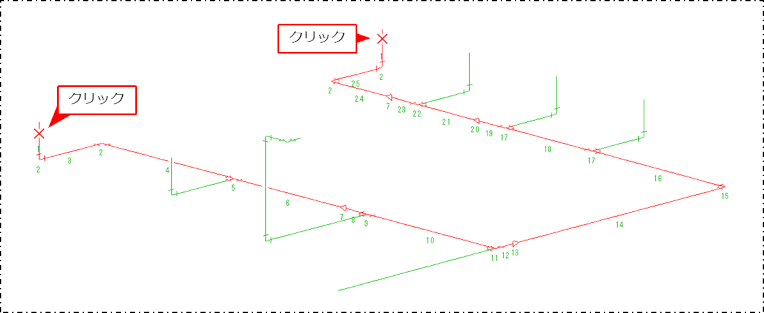

対象の部品を選択します。

右クリックまたは［Enter］キーを押し、確定します。

配置基点（部品表の左上）を図面上でクリックします。

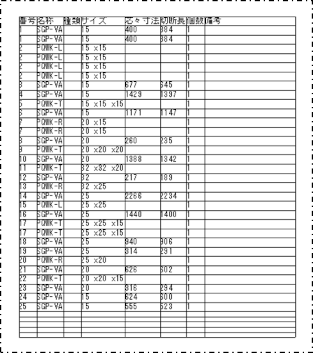

部品表が配置されます。

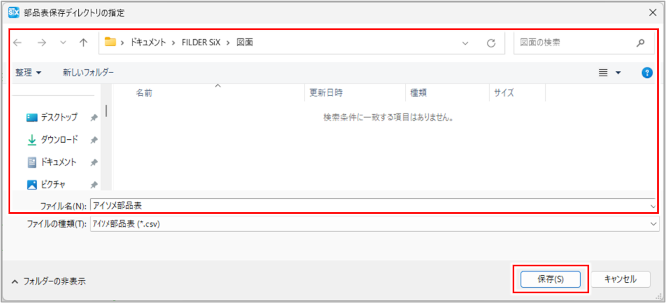

［部品表作成方法］が［ファイル（CSV形式）に保存する］の場合は、確定後に表示される［部品表保存ディレクトリの指定］ダイアログで、保存場所とファイル名を設定し、［保存］ボタンをクリックします。
部品表には、最大95個までの部品を掲載できます。
