アイソメ図に部材を配置する

作成したアイソメ図に対してバルブなどの配管部材を配置します。

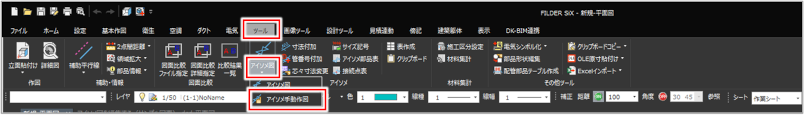

［ツール］タブの［アイソメ図］プルダウンメニューから［アイソメ手動作図］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］の［モード］で、［部材配置］を選択します。

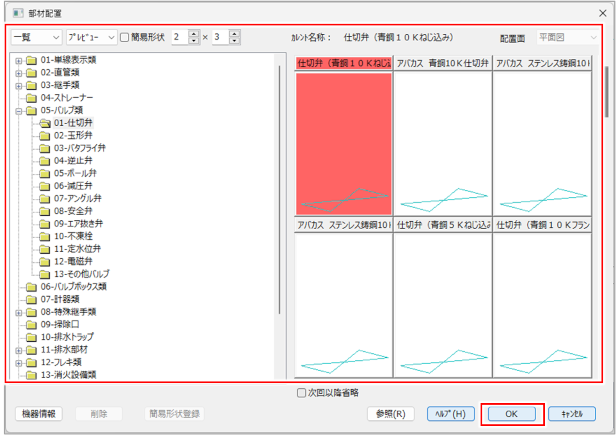

［部材配置］ダイアログが表示されます。

配置する部材を選択し、［OK］ボタンをクリックします。

［部材配置］ダイアログについて、詳しくは以下を参照してください。

一覧から検索して部材を配置する

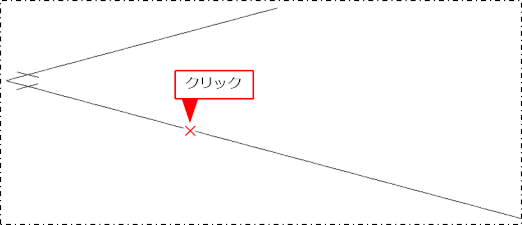

部材を配置する位置をクリックします。

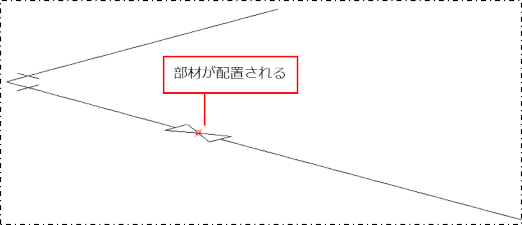

部材が配置されます。
