任意の範囲を画像ファイルに出力する

図面や画像データを範囲指定して、画像ファイル（JPEG・TIFF・BMP）として保存します。

図面の用紙色・背景色がそのまま画像ファイルに反映されるため、あらかじめ［設定］タブの［環境設定］コマンドから［設定］ダイアログを開き、［その他の色］で用紙色・背景色を白に変更してください。用紙色・背景色の設定について、詳しくは以下を参照してください。

［その他の色］

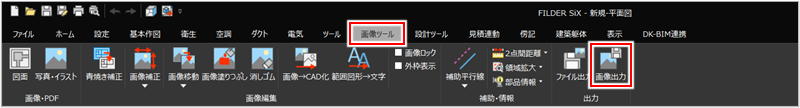

［画像ツール］タブの［画像出力］コマンド（）をクリックして実行します。

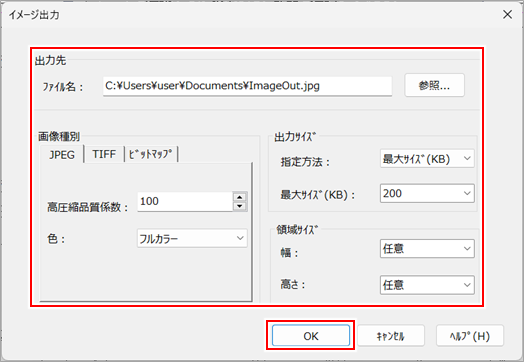

［イメージ出力］ダイアログが表示されます。

出力する画像ファイルを設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
出力先	画像ファイルの出力先やファイル名を［参照］ボタンをクリックして指定します。手順4で［名前を付けて保存］ダイアログからも指定できます。

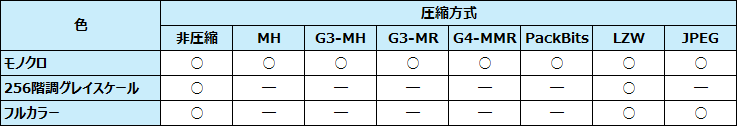

画像種別	出力する画像形式を選択し、設定します。［JPEG］タブ［高圧縮品質係数］：出力サイズに合わせて画像を圧縮する係数（0～100）を入力します。係数が高くなるほど画質が高くなります。［色］：［256階調グレイスケール］［フルカラー］から選択します。［TIFF］タブ［圧縮方式］：画像の圧縮方法を選択します。画像を圧縮しない場合は、［非圧縮］を選択します。［色］で選択した色によって、選択できる圧縮方法が以下のように変わります。［色］：圧縮形式に合わせて、［モノクロ］［256階調グレイスケール］［フルカラー］から選択します。［ビットマップ］タブ［色］：［モノクロ］［256階調グレイスケール］［フルカラー］から選択します。
出力サイズ	出力する画像ファイルのサイズ（画質）の指定方法を選択し、設定します。［解像度（DPI）］：出力する画像ファイルの解像度を選択します。［ピクセル数］：出力する画像ファイルのピクセル数を入力します。選択できるピクセル数以外の領域サイズを指定する場合は、［領域を指示］を選択します。［最大サイズ］：出力する画像ファイルの最大サイズ（KB）を入力します。
領域サイズ	出力する領域を図面上で任意に選択する場合は、［幅］と［高さ］を［任意］に設定します。出力する領域のサイズを指定する場合は、［幅］と［高さ］を入力します。

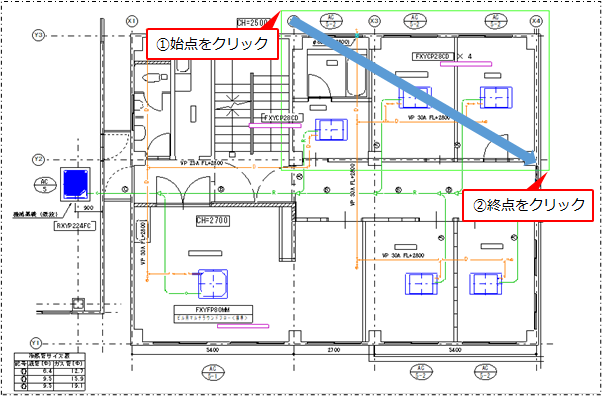

［領域サイズ］を［任意］に設定した場合は、出力する範囲の始点・終点をクリックします。

［領域サイズ］の［幅］と［高さ］を指定している場合は、出力する場所でクリックします。

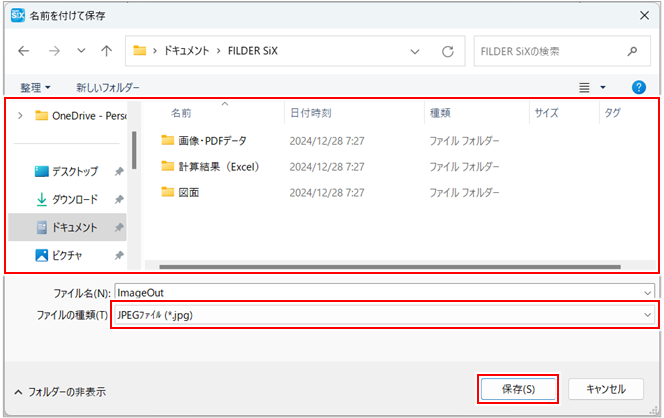

［名前を付けて保存］ダイアログが表示されます。

保存先を指定して、［ファイルの種類］プルダウンメニューからファイル形式を選択し、［保存］ボタンをクリックします。

指定した保存先に画像ファイルが出力され、［イメージ出力］ダイアログが表示されます。続けて画像ファイルを出力するには、手順2～4を繰り返します。

終了する場合は、［イメージ出力］ダイアログの［キャンセル］ボタンをクリックします。
