拾い情報を追加する

図面上の部品に、「拾い」に必要な情報を追加・変更します。追加・変更した情報は「拾い」の集計結果に反映されます。

部材情報を追加・変更する

部品に「拾い」のための情報を追加・変更します。同一の部品は、情報を一括で追加・変更できます。

［見積連動］タブの［部材情報追加・変更］コマンド（）をクリックして実行します。

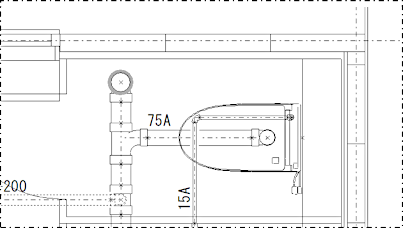

情報を追加できる部品が強調表示されます。

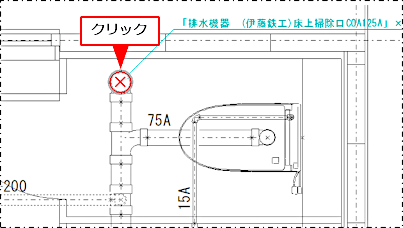

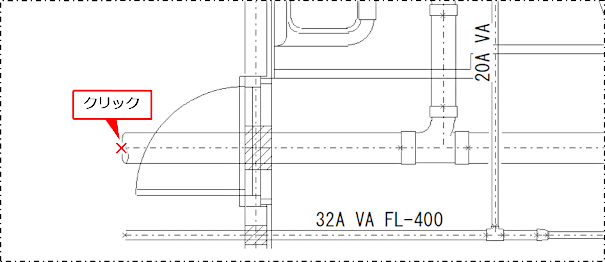

情報を追加する部品を1つクリックします。

情報を追加できる部品の表示色は、変更できます。詳しくは、以下を参照してください。

選択対象を固定するダイアログが表示されます。

クリックした部品と同一の型番、口径、用途、施工区分の部品は、一括して選択できます。

ダイアログで選択対象の条件にチェックを付けます。

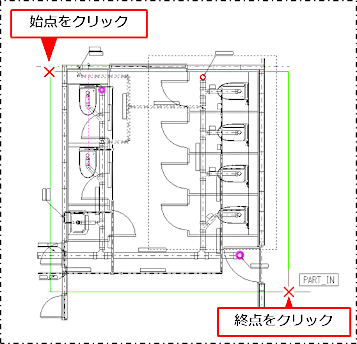

範囲を選択します。

指定範囲に含まれ、条件に合う部品が選択されます。

右クリックまたは［Enter］キーを押し、確定します。

［拾い集計情報付加］ダイアログが表示されます。

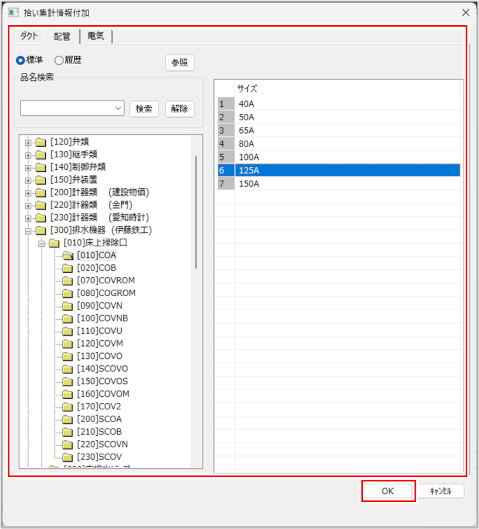

選択した部品に該当する情報を選択し、［OK］ボタンをクリックします。

項目	説明
タブ	部材の種類を［ダクト］［配管］［電気］から選択します。
標準履歴［参照］ボタン	［標準］：部材をすべて表示します。［履歴］：これまでに情報を追加したことがある部材を表示します。［参照］ボタン：図面上の部材情報を読み取ります。
［検索］ボタン［解除］ボタン	［検索］ボタン：左の入力欄に入力した名称で部材を検索します。［解除］ボタン：検索を終了します。
ツリー表示	部材フォルダが表示されます。
サイズ	左のツリーで選択した部材のサイズが表示されます。設定するサイズを選択します。

［付加情報内容確認］ダイアログが表示されます。

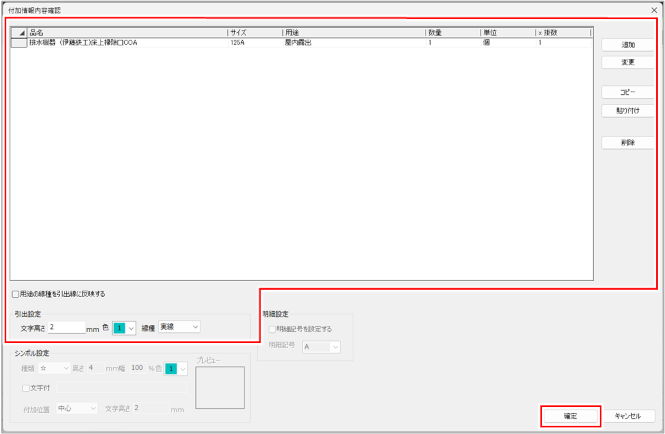

付加する情報を確認し、［確定］ボタンをクリックします。

項目	説明
一覧	付加する情報の一覧です。
［追加］ボタン	［拾い集計情報付加］ダイアログに戻り、一覧に情報を追加できます。
［変更］ボタン	［拾い集計情報付加］ダイアログに戻り、付加する情報を変更できます。
［コピー］ボタン［貼り付け］ボタン	一覧で選択した情報を［コピー］ボタンでコピーし、［貼り付け］ボタンで新たな行として追加します。
［削除］ボタン	一覧で選択した情報を削除します。
用途の線種を引出線に反映する	用途マスターで設定されている線種を、付加情報の引き出し線に反映します。
引出設定	引き出し線で表示する付加情報の、文字高さ、色、線種を設定します。

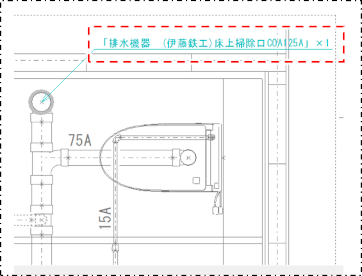

部品から引き出し線で付加情報が表示されます。

付加した部材情報を削除します。

［見積連動］タブの［部材情報追加・変更］プルダウンメニューから［部材情報解除］コマンド（）をクリックして実行します。

情報を削除できる部品が灰色で表示されます。

情報を削除する部品をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

情報が削除されます。

立管や台座など、作図はしないが集計上必要なものを、シンボルとして配置します。配置したシンボルの部材情報は「拾い」の集計結果に反映されます。

［見積連動］タブの［部材情報付シンボル］コマンド（）をクリックして実行します。

［拾い集計情報付加］ダイアログが表示されます。

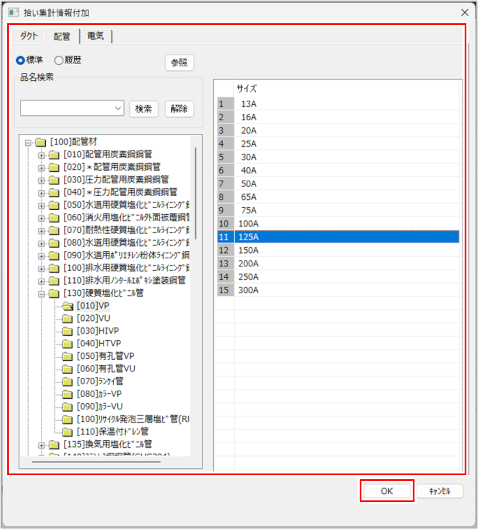

付加する部材情報を設定し、［OK］ボタンをクリックします。

［付加情報内容確認］ダイアログが表示されます。

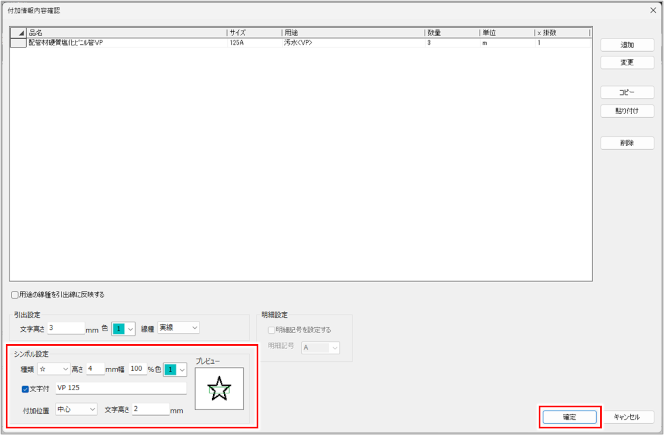

配置するシンボルを設定し、［確定］ボタンをクリックします。

項目	説明
種類高さ幅色	配置するシンボルの種類、高さ、幅、色を設定します。
文字付	シンボルに文字を付加する場合は、チェックを付け、入力欄に文字を入力します。
付加位置	文字を付加する位置を選択します。
文字高さ	文字の高さを入力します。

［付加情報内容確認］ダイアログが閉じます。

シンボルを配置する位置をクリックします。

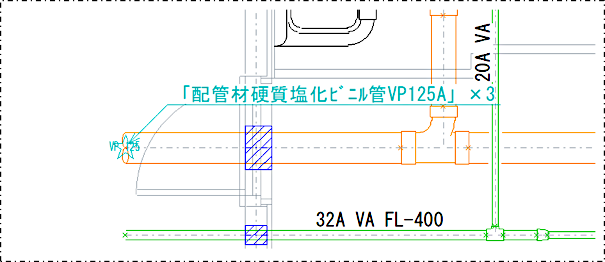

シンボルが表示されます。

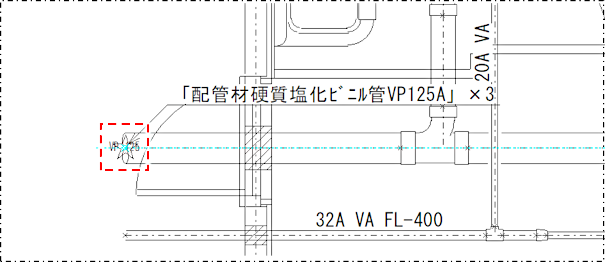

右クリックメニューの［コマンドキャンセル］をクリック、または［Esc］キーを押して確定すると、シンボルが設定した色で表示されます。
