機器データに3Dデータを関連付ける

FILDER SiXの機器データやユーザー登録した機器データに、3Dデータを関連付けできます。対応しているデータ形式は、3D DXFファイル（.dxf）、3D DWGファイル（.dwg）、STLバイナリファイル（.stl）です。ただし、STLアスキーファイルには対応していません。

例として、メーカーから入手した洗面化粧台の3D DXFファイルを使用して説明します。

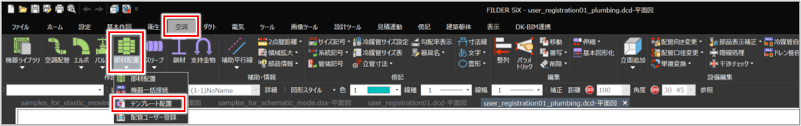

［テンプレート配置］コマンド（）をクリックして実行します。

コマンドの実行方法

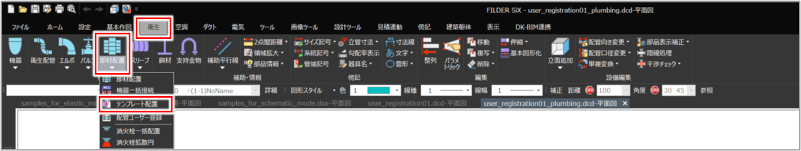

［衛生］タブ＞［部材配置］プルダウンメニュー＞［テンプレート配置］

［空調］タブ＞［部材配置］プルダウンメニュー＞［テンプレート配置］

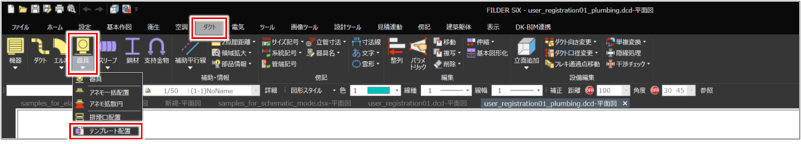

［ダクト］タブ＞［器具］プルダウンメニュー＞［テンプレート配置］

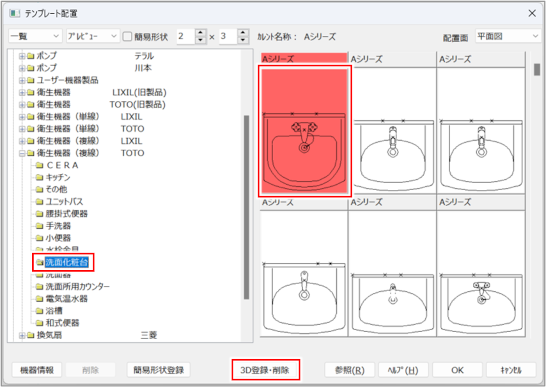

［テンプレート配置］ダイアログが表示されます。

3Dデータを登録する機器データを選択し、［3D登録・削除］ボタンをクリックします。

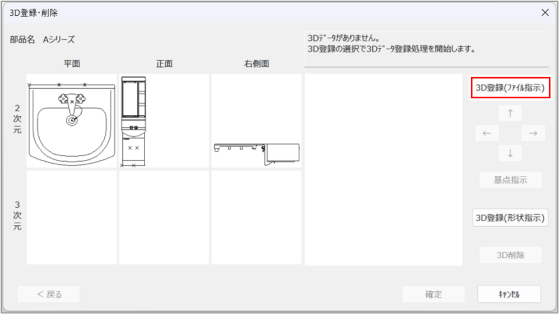

［3D登録・削除］ダイアログが表示されます。

［3D登録（ファイル指示）］ボタンをクリックします。

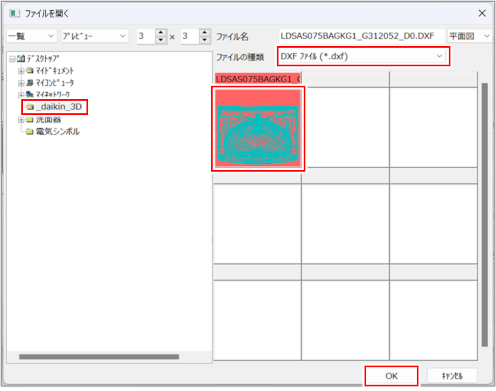

［ファイルを開く］ダイアログが表示されます。

3Dデータを選択し、［OK］をクリックします。

［ファイルの種類］で［DXFファイル（*.dxf）］を選択して、画面左のツリーより3D DXFファイルが含まれるフォルダをクリックし、目的のデータを選択します。

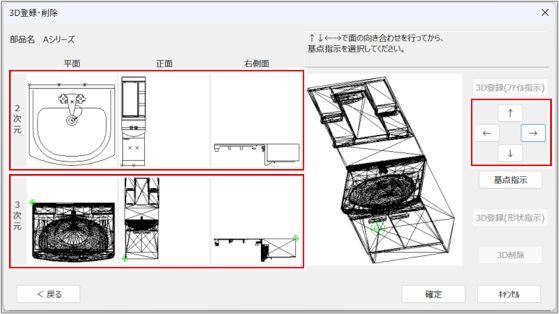

3Dデータが読み込まれ、［3D登録・削除］ダイアログが表示されます。3Dデータの形状が対応する欄に表示されます。

［2次元］と［3次元］の形状の各面を比べ、向きが一致していない場合は、［↑］［↓］［←］［→］ボタンをクリックし、［3次元］の面の向きを［2次元］に合わせます。

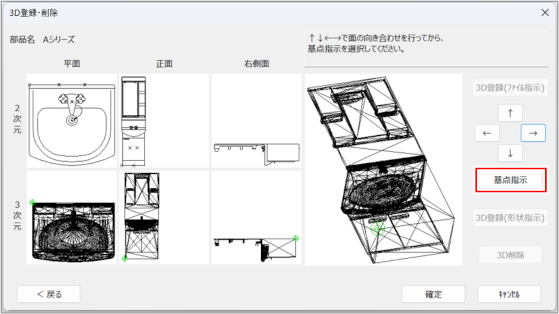

［2次元］と［3次元］の基点の位置がずれている場合は、［基点指示］ボタンをクリックして基点を変更します。

［2次元］の基点の位置は、［3D登録・削除］ダイアログでは確認できません。
機器を配置するなどして、あらかじめ確認してください。

平面図、および正面図の基点をクリックします。

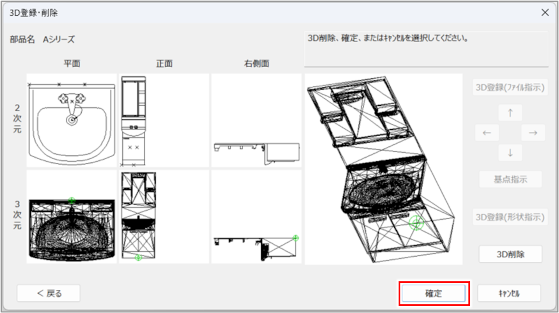

［3D登録・削除］ダイアログが表示されます。

［確定］ボタンをクリックします。

3Dデータの登録が完了し、FILDER SiXの機器データに3Dデータが関連付けられます。

選択した図形を3D表示する方法について、詳しくは以下を参照してください。
