配線図形を配線に変更する（配線化）

JWWファイルやDXF・DWGファイルの配線図形（基本図形）に、配線の属性を付加し、FILDER SiXの配線に置き換えます。

［配線化］コマンド（）をクリックして実行します。

コマンドの実行方法

［電気］タブ＞［配線化］

［ツール］タブ＞［電気シンボル化］プルダウンメニュー＞［配線化］

［配線化］ダイアログが表示された場合は、［配線化を続ける］ボタンをクリックします。

［コマンドプロパティ］が表示されます。

配線化する図形以外に、電気シンボル化したい図形が存在する場合は、［電気シンボル化］ボタンをクリックし、先に電気シンボル化を行うことをお勧めします。配線化する図形と電気シンボル化する図形が同じ色・同じレイヤの場合、配線化により電気シンボル用の図形も配線化されます。電気シンボル化について、詳しくは以下を参照してください。

図形を電気シンボルに変更する（電気シンボル化）

必要に応じて［コマンドプロパティ］を設定します。

項目説明を見る項目説明を見る

項目		説明
図形選択		図形の選択方法を設定します。

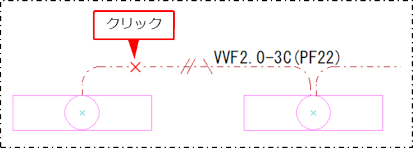

	方法	図形を選択する方法を設定します。［自動］：［選択の条件絞込み］で設定した条件の図形を図面内から自動的に検索し、配線化します。［個別］：選択した図形を配線化します。
	確認	選択した図形を配線化する前に確認するかどうかを設定します。［方法］が［自動］の場合に設定できます。
選択の条件絞込み		自動選択での図形の選択条件を設定します。
	レイヤ線種線色線幅	指定する属性にチェックを付け、右の選択欄を設定します。［線幅］は、［設定］ダイアログの［印刷色・線幅］の設定が［ペン番号ごとに線幅を設定］の場合に使用できます。
配線化図形の扱い		配線化した元図形の扱いを設定します。

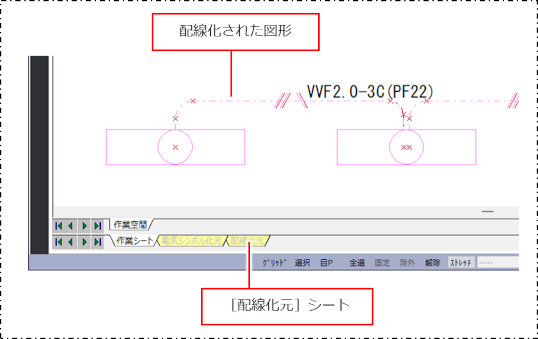

	図形を	配線化した元図形の扱いを設定します。［シートに移動］：配線化した元図形を［配線化元］シートに移動します。［レイヤに移動］：配線化した元図形を［配線化元］レイヤに移動します。［削除する］：配線化した元図形を削除します。

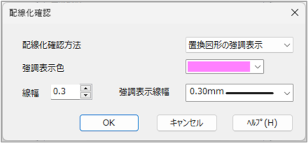

	確認	配線化した元図形の扱いを確認するかどうか設定します。［切替］ボタンでも切り替えられます。［する］：配線化した元図形をシートに移動し、強調表示します。［しない］：配線化した元図形を表示しません。をクリックすると、［配線化確認］ダイアログで、配線化した元図形の［強調表示色］［線幅］を設定できます。
