隠線処理する（電気）

電気配線は、高さに関係なく縦または横のいずれかを優先して隠線処理します。

隠線処理した箇所の線種、色、重なり部分の間隔などを設定する方法について、詳しくは以下を参照してください。

［隠線］タブ

配線の隠線の縦・横を変更する

隠線処理された電線の隠線の縦横を切り替えます。

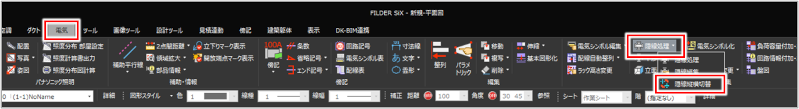

［電気］タブの［隠線処理］プルダウンメニューから［隠線縦横切替］コマンド（）をクリックして実行します。

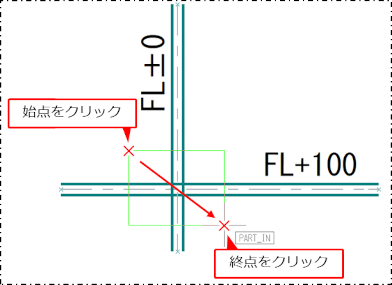

変更する隠線箇所の範囲の始点と終点をクリックします。

隠線処理の縦横が切り替わります。

配線の隠線処理の設定を変更する

隠線処理された電線の隠線のオフセット間隔、高さ、角度、形状を変更します。

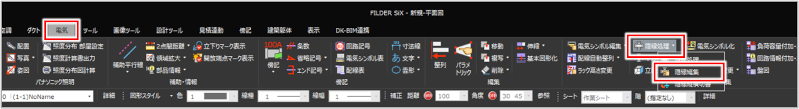

［電気］タブの［隠線処理］プルダウンメニューから［隠線編集］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

隠線を変更する箇所を範囲選択します。

［コマンドプロパティ］の設定を変更します。

項目説明を見る項目説明を見る

項目	説明

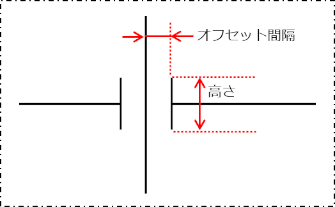

オフセット間隔	隠線処理で隠す間隔を入力します。
高さ	隠線の端の線の長さを入力します。
角度	［形状］で［斜線］を選択した場合に、斜線の角度を入力します。
形状	隠線の端の形状を選択します。

右クリックまたは［Enter］キーを押し、確定します。

隠線処理の設定が変更されます。

電線管を隠線処理する

電線管同士は、作図時の高さに応じて自動で隠線処理されますが、電線管と配線は自動では隠線処理されません。電線管と配線の隠線処理は、個別に行います。

［電気］タブの［隠線処理］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

必要に応じて［コマンドプロパティ］の設定を変更します。

項目説明を見る項目説明を見る

項目	説明
（隠線設定）	隠線処理した箇所の線種、色、重なり部分の間隔などを設定する場合にクリックします。設定方法について、詳しくは以下を参照してください。［隠線］タブ
対象	隠線処理の対象を［設備図］［アイソメ図］［系統図］から選択します。
モード	隠線処理の方法を以下の4つから選択します。［自動隠線］：それぞれの図形に設定された奥行と高さに応じて、自動的に隠線処理します。立面図を作成している場合は、立面図にも隠線処理が反映されます。［クリップ］：それぞれの図形に設定された奥行と高さに関係なく、手前に来る図形を指定して隠線処理します。［対象］で［設備図］［系統図］を選択した場合に選択できます。［アウトライン］：指定した形状に合わせて隠線処理します。［対象］で［設備図］を選択した場合に選択できます。［復活］：既に隠線処理されている箇所を元の状態に戻します。
機器含む	隠線処理の対象に機器を含める場合は［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
隠線形状	［モード］で［アウトライン］を選択した場合に、隠線処理した配管に付与する管端記号を以下の4つから選択します。［隠線のみ］：［楕円］：［斜線］：［斜線（連携）］：
復活後に自動隠線	［モード］で［アイソメ図］を選択した場合に、アイソメ図が復活した後にも自動隠線するときは、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
