丸ダクトの作図選択

高さが異なる丸ダクトを接続する際、「90°エルボ」「45°エルボ」のどちらを使用して高さ変更するかを［コマンドプロパティ］の［作図選択］で選択します。

エルボをひねって任意の方向に高さ変更することや、フレキダクトを作図することもできます。

フレキダクトの作図方法について、詳しくは以下を参照してください。

作図パターンを変更しながら作図する

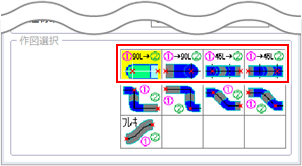

ここでは、［コマンドプロパティ］の［作図選択］から上段4つの作図パターンを選択した場合の作図方法を説明します。

「90°エルボ」または「45°エルボ」を使用して高さを変更します。選択した作図パターンにより、高さ変更の位置が変わります。

丸ダクトを作図します。

丸ダクトの作図方法について、詳しくは以下を参照してください。

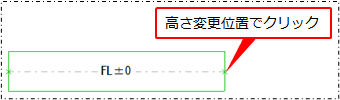

高さ変更位置でクリックします。

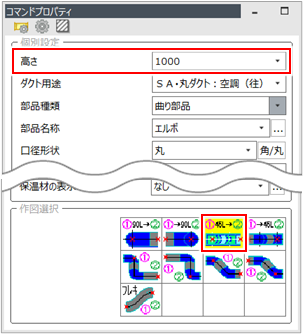

［コマンドプロパティ］の［高さ］に変更後の高さを入力し、［作図選択］で作図パターンを選択します。

ここでは、例として「45°エルボ」を使用して1点目で高さ変更する作図パターン（①45L→②）を選択します。

継手が仮表示されたら、ダクトルートの終点まで続けて作図します。

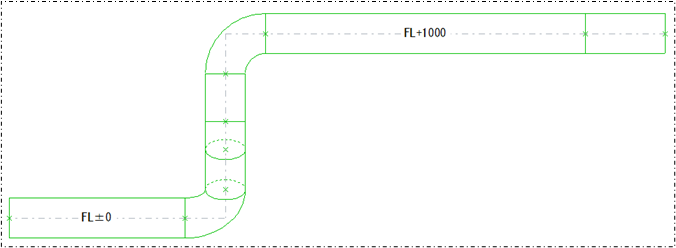

選択した作図パターンに従って高さが変更されます。

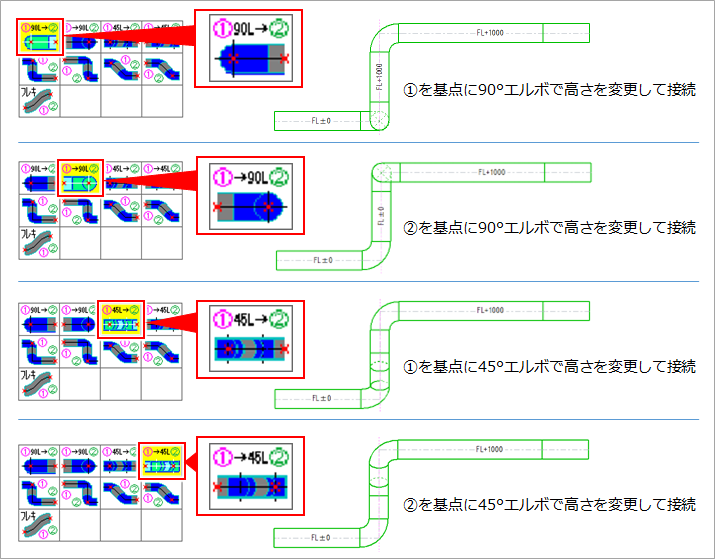

上段の作図パターンを選択して高さを変更した場合は、以下のように作図されます。

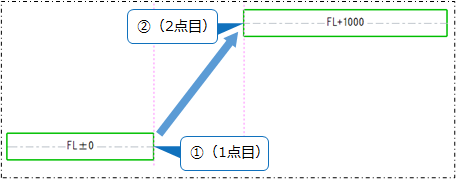

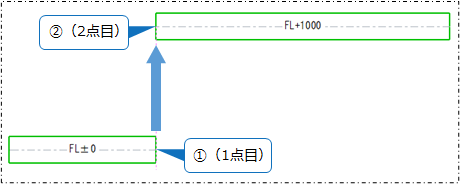

高さを変更する位置を、①1点目（最初にクリックした位置／高さ変更の指示をした位置）か、②2点目（次にクリックした位置）のどちらかにするか選択できます。

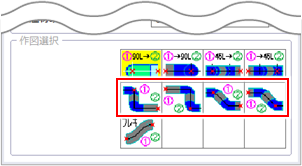

ここでは、［コマンドプロパティ］の［作図選択］から中段4つの作図パターンを選択した場合の作図方法を説明します。
任意の方向にエルボの傾きを変えて高さを変更します。

丸ダクトを作図します。

丸ダクトの作図方法について、詳しくは以下を参照してください。

高さ変更位置でクリックします。

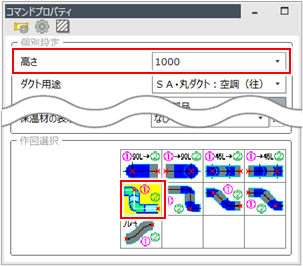

［コマンドプロパティ］の［高さ］に変更後の高さを入力し、［作図選択］で作図パターンを選択します。

ここでは、1点目にクリックした位置で「90°エルボ」を基点に高さ変更する作図パターン（①90L→②）を選択します。

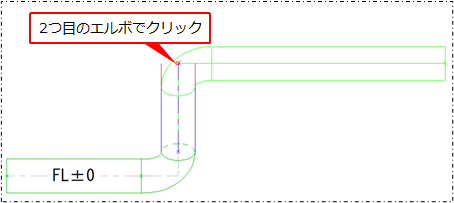

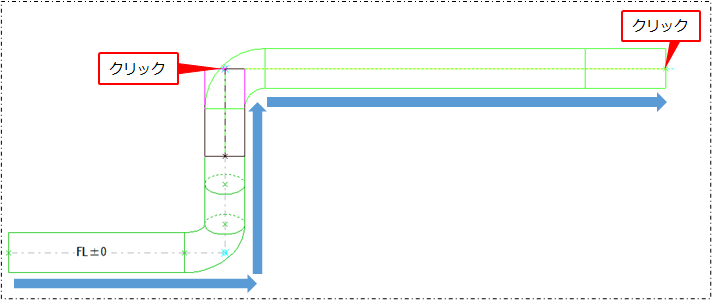

継手が仮表示されたら、2つ目のエルボの位置でクリックし、ダクトルートの終点まで続けて作図します。

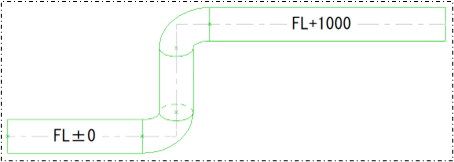

選択した作図パターンに従って高さが変更されます。

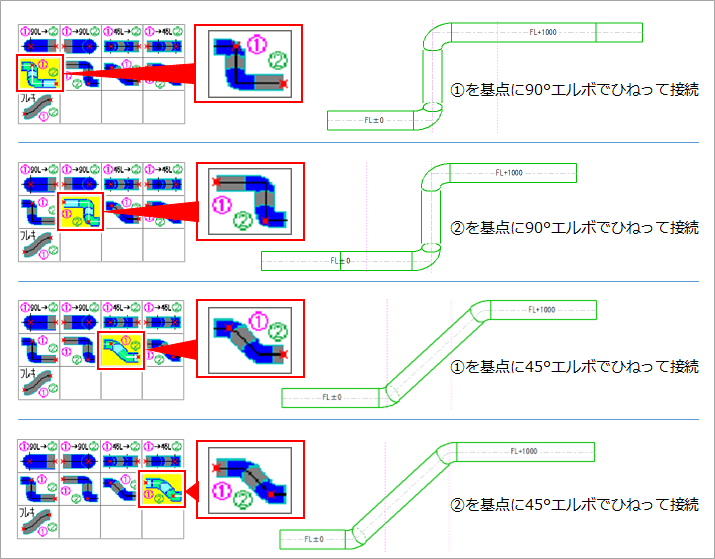

中段の作図パターンを選択して高さを変更した場合は、以下のように作図されます。

①1点目（高さ変更の指示をした位置／最初にクリックした位置）と②2点目（次にクリックした位置）のどちらを基点にして高さを変更するか選択できます。
