ダクトのハッチング・塗りつぶし・保温表示を変更する
ダクトのハッチングや塗りつぶし、保温表示を設定します。

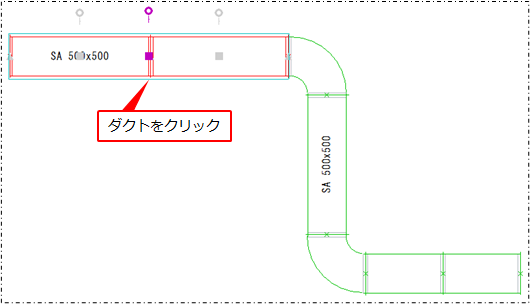

コマンドキャンセルの状態で、ハッチング・塗りつぶし・保温表示を変更するダクトを選択します。
［プロパティ］が表示されます。
共通項目ツールバーの［図形スタイル］で［色］からダクトの色を選択します。
ダクトの色が変更されます。
ダクトの中心線を変更する場合は［図形スタイル］プルダウンメニューから［中心線］を、フランジの色を変更する場合は［図形スタイル］プルダウンメニューから［フランジ］を選択します。
（ハッチング・塗りつぶし・保温）をクリックします。

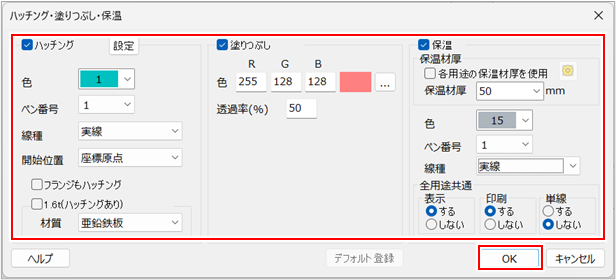

［ハッチング・塗りつぶし・保温］ダイアログが表示されます。
ハッチング・塗りつぶし・保温表示を設定し、［OK］ボタンをクリックします。
［ハッチング・塗りつぶし・保温］ダイアログの設定内容について、詳しくは以下を参照してください。

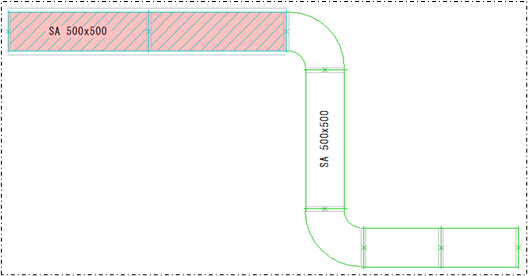

ハッチング・塗りつぶし・保温表示が変更されます。
右クリックして表示されるメニューの［ピックキャンセル］をクリック、または［Esc］キーを押します。
