ダクトの管割長を変更する（再管割り）

ダクトの管割りを変更します。

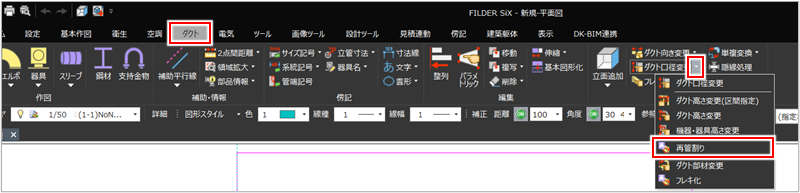

［ダクト］タブの［ダクト口径変更］プルダウンメニューから［再管割り］コマンド（）をクリックして実行します。

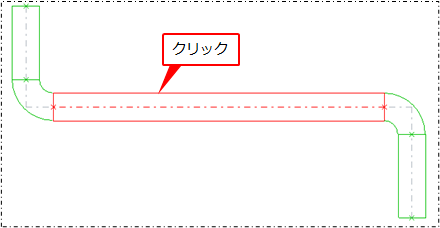

管割りを変更する直管をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

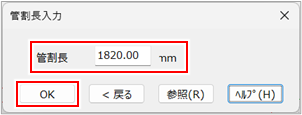

［管割長入力］ダイアログが表示されます。

［管割長］に管割りの長さを入力し、［OK］ボタンをクリックします。

項目	説明
管割長	管割りするダクトの長さを入力します。
［参照］ボタン	図面上のダクトの長さを読み取り、［管割長］に入力する場合にクリックします。

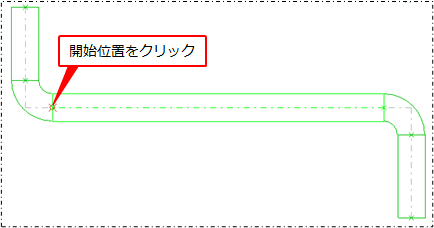

再管割りの開始位置をクリックします。

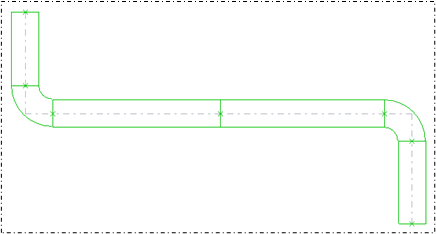

直管が管割りされます。

ダクト作図時の管割長は［ダクト設定］の［ダクトマスター］タブにある［系統マスター］タブで設定します。詳しくは、以下を参照してください。
