空調区画の領域にアネモを一括で配置する

指定した空調区画の領域にアネモを一括配置します。

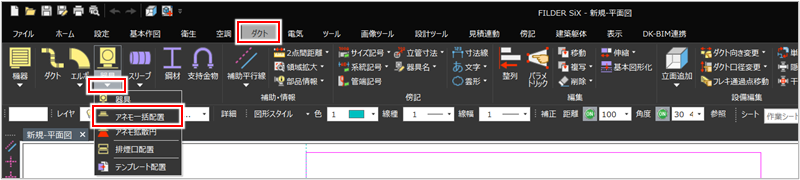

［ダクト］タブの［器具］プルダウンメニューから［アネモ一括配置］（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

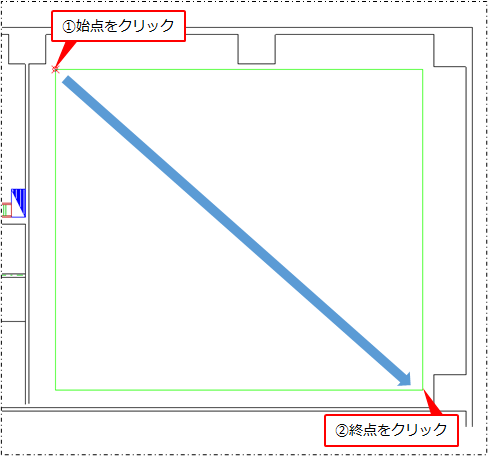

配置する領域の始点・終点をクリックします。

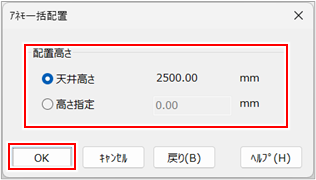

［アネモ一括配置］ダイアログが表示されます。

配置する高さを［天井高さ］または［高さ指定］から選択し、［OK］ボタンをクリックします。

［天井高さ］を選択した場合は、［躯体高さ設定］ダイアログで設定した天井の高さが表示されます。詳しくは、以下を参照してください。

［高さ指定］を選択した場合は、高さを入力します。［コマンドプロパティ］で［高さ］を入力した場合は、その値が入力されます。

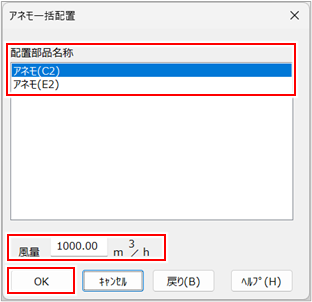

［アネモ一括配置］（部品名称）ダイアログが表示されます。

一括配置するアネモ名称を選択して、指定した空調区画に対する［風量］を入力し、［OK］ボタンをクリックします。

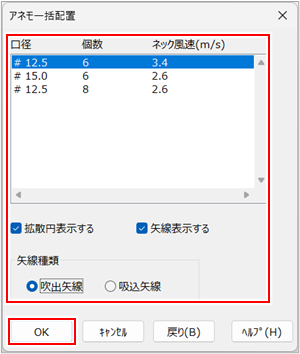

［アネモ一括配置］（配置設定）ダイアログが表示されます。

配置方法を設定し、［OK］ボタンをクリックします。

項目	説明
配置パターン	使用する口径・個数・ネック風速の配置パターンを選択します。［アネモ一括配置］（部品名称）ダイアログで選択したアネモ名称・風量により、表示される配置パターンが異なります。

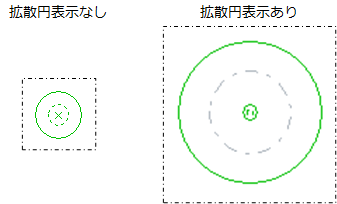

拡散円表示する	アネモの拡散円を表示する場合は、チェックを付けます。
矢線表示する	アネモに矢線を付けて表示する場合は、チェックを付けます。

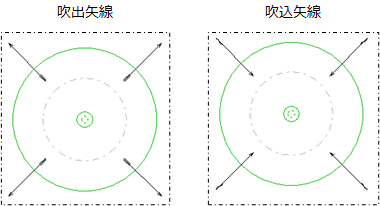

矢線種類	［矢線表示する］にチェックを付けた場合は、矢線の種類を選択します。

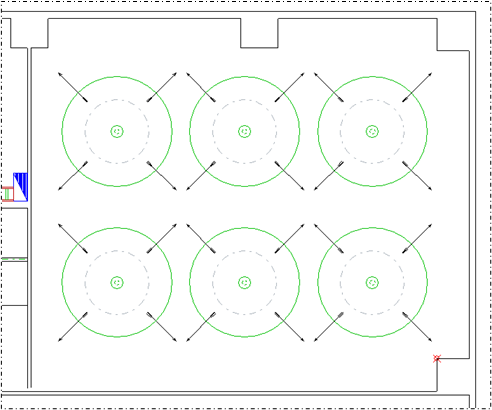

アネモが一括配置されます。
