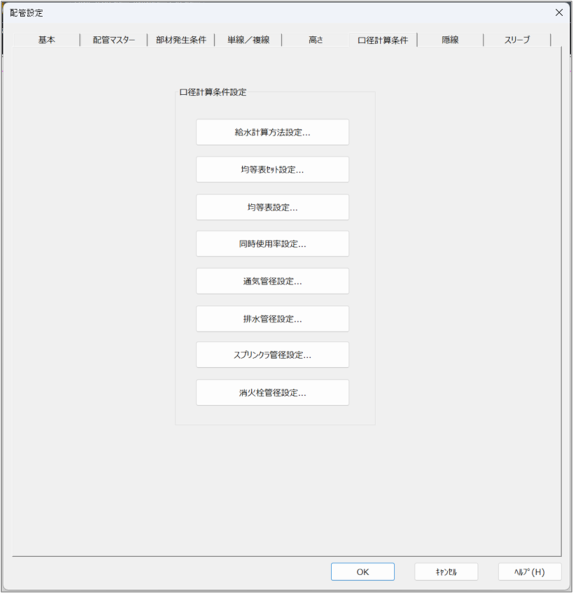

［口径計算条件］タブ
口径計算時に参照される各マスターの条件を設定します。流れ付加の際などで［表示］タブの［サイジング制御］にチェックを付けてサイジング制御を有効にしている場合や、機器を一括接続する場合に反映されます。
| 項目 | 説明 |
|
給水計算方法設定 |
給水管径計算時に参照する給水計算方法を［均等表］または［給水負荷単位］から選択して設定します。 |
|
均等表セット設定 |
管径計算時に参照する均等表セットを、新規登録または内容変更します。 |
|
均等表設定 |
均等表を、新規登録および内容変更します。 |
|
同時使用率設定 |
管径計算時に参照する同時使用率表を、新規登録または変更します。 |
|
通気管径設定 |
管径計算時に参照する通気管径決定表を、新規登録または変更します。 |
|
排水管径設定 |
管径計算時に参照する排水負荷単位表を、新規登録または変更します。 |
|
スプリンクラ管径設定 |
管径計算時に参照するスプリンクラー管径決定表を、新規登録または変更します。 |
|
消火栓管径設定 |
管径計算時に参照する消火栓管径決定表を、新規登録または変更します。 |
|
［OK］ボタン |
設定内容を実行する場合にクリックします。 |
|
［キャンセル］ボタン |
設定内容を取り消す場合にクリックします。 |
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |
［給水計算方法設定］ダイアログ
| 項目 | 説明 | ||
|
均等表 |
均等表を参照して給水管径計算する場合に選択します。 配管が接続されている機器の対応口径は、以下のとおりです。
|
||
|
給水負荷単位 |
給水負荷単位での管径決定法により給水管径計算する場合に選択し、［自動］［流速］［摩擦損失］のいずれかを選択します。
|
||
|
［OK］ボタン |
設定内容を実行する場合にクリックします。 |
||
|
［キャンセル］ボタン |
設定内容を取り消す場合にクリックします。 |
||
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |

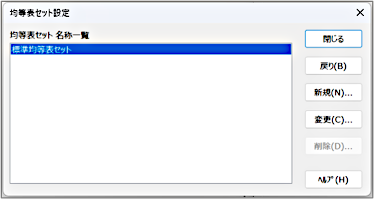

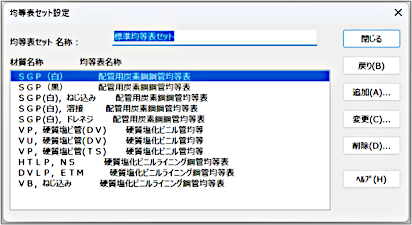

［均等表セット設定］ダイアログ
| 項目 | 説明 | ||||||||||||||||||||||||||||||
|
均等表セット 名称一覧 |
均等表セットの名称が一覧表示されます。 |
||||||||||||||||||||||||||||||
|
［閉じる］ボタン |
設定内容を反映してダイアログを閉じます。 |
||||||||||||||||||||||||||||||
|
［戻り］ボタン |
設定内容を反映せずにダイアログを閉じます。 |
||||||||||||||||||||||||||||||
|
［新規］ボタン |

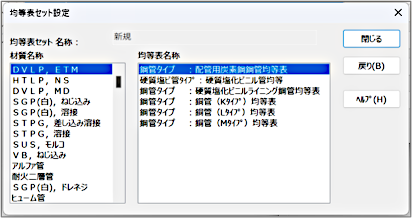

［均等表セット設定］ダイアログが表示され、均等表セットを新規登録できます。または、一覧で選択した均等表セットの内容を変更できます。
|
||||||||||||||||||||||||||||||
|
［削除］ボタン |
一覧で選択した均等表セットを削除します。 |
||||||||||||||||||||||||||||||
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |

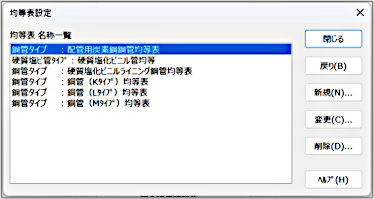

［均等表設定］ダイアログ
| 項目 | 説明 | ||||||||||||
|
均等表 名称一覧 |
均等表の名称が一覧表示されます。 |
||||||||||||
|
［閉じる］ボタン |
設定内容を反映してダイアログを閉じます。 |
||||||||||||
|
［戻り］ボタン |
設定内容を反映せずにダイアログを閉じます。 |
||||||||||||
|
［新規］ボタン |

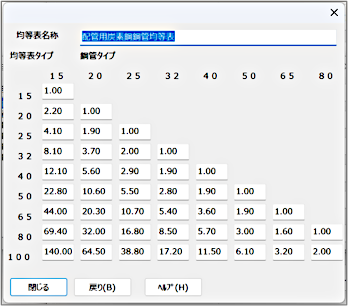

［均等表設定］ダイアログが表示され、均等表を新規登録できます。
|
||||||||||||
|
［変更］ボタン |
ダイアログが表示され、一覧で選択した均等表の内容を変更できます。
|
||||||||||||
|
［削除］ボタン |
一覧で選択した均等表を削除します。 |
||||||||||||
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |

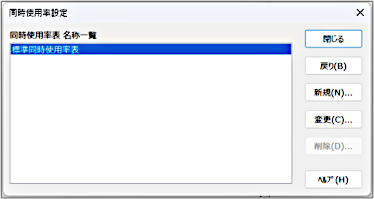

［同時使用率設定］ダイアログ
| 項目 | 説明 | ||||||||||||||||||||||||||||||
|
同時使用率表 名称一覧 |
同時使用率表が一覧表示されます。 |
||||||||||||||||||||||||||||||
|
［閉じる］ボタン |
設定内容を反映してダイアログを閉じます。 |
||||||||||||||||||||||||||||||
|
［戻り］ボタン |
設定内容を反映せずにダイアログを閉じます。 |
||||||||||||||||||||||||||||||
|
［新規］ボタン |

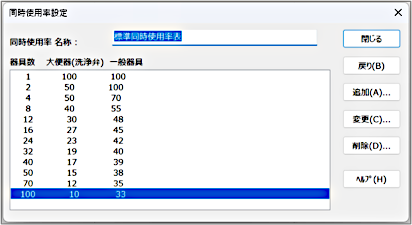

［同時使用率設定］ダイアログが表示され、同時使用率表を新規登録できます。または、一覧で選択した同時使用率表の内容を変更できます。
|
||||||||||||||||||||||||||||||
|
［削除］ボタン |
一覧で選択した同時使用率表を削除します。 |
||||||||||||||||||||||||||||||
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |

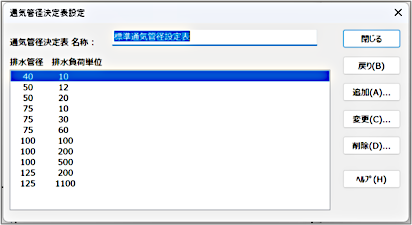

［通気管径決定表設定］ダイアログ
| 項目 | 説明 | ||||||||||||||||||||||||||||||
|
通気管径決定表 名称一覧 |
通気管径決定表の名称が一覧表示されます。 |
||||||||||||||||||||||||||||||
|
［閉じる］ボタン |
設定内容を反映してダイアログを閉じます。 |
||||||||||||||||||||||||||||||
|
［戻り］ボタン |
設定内容を反映せずにダイアログを閉じます。 |
||||||||||||||||||||||||||||||
|
［新規］ボタン |
［通気管径決定表設定］ダイアログが表示され、通気管径決定表を新規登録できます。または、一覧で選択した通気管径決定表の内容を変更できます。
|
||||||||||||||||||||||||||||||
|
［削除］ボタン |
一覧で選択した通気管径決定表を削除します。 |
||||||||||||||||||||||||||||||
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |
［排水管径設定］ダイアログ
| 項目 | 説明 | ||||||||||||
|
排水負荷単位表 名称一覧 |
排水負荷単位表の名称が一覧表示されます。 |
||||||||||||
|
［閉じる］ボタン |
設定内容を反映してダイアログを閉じます。 |
||||||||||||
|
［戻り］ボタン |
設定内容を反映せずにダイアログを閉じます。 |
||||||||||||
|
［新規］ボタン |
［排水管径設定］ダイアログが表示され、排水負荷単位表を新規登録できます。または、一覧で選択した排水負荷単位表の内容を変更できます。
|
||||||||||||
|
［削除］ボタン |
一覧で選択した排水負荷単位表を削除します。 |
||||||||||||
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |

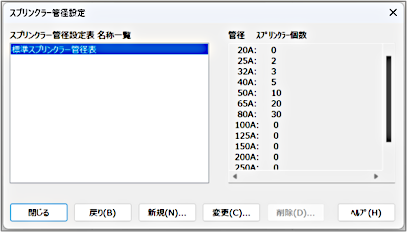

［スプリンクラー管径設定］ダイアログ
| 項目 | 説明 | ||||||||||||
|
スプリンクラー管径設定表 名称一覧 |
スプリンクラー管径設定表の名称が一覧表示されます。 |
||||||||||||
|
管径 |
スプリンクラーの管径と、管径ごとの個数が一覧表示されます。 |
||||||||||||
|
［閉じる］ボタン |
設定内容を反映してダイアログを閉じます。 |
||||||||||||
|
［戻り］ボタン |
設定内容を反映せずにダイアログを閉じます。 |
||||||||||||
|
［新規］ボタン |
［スプリンクラー管径設定］ダイアログが表示され、管径ごとにスプリンクラーの個数を新規登録できます。または、一覧で選択したスプリンクラー管径設定表の内容を変更できます。
|
||||||||||||
|
［削除］ボタン |
一覧で選択したスプリンクラー管径設定表を削除します。 |
||||||||||||
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |

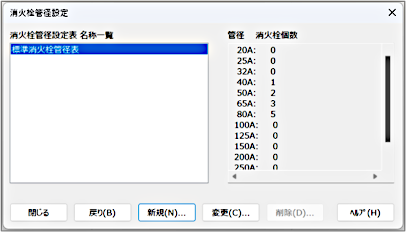

［消火栓管径設定］ダイアログ
| 項目 | 説明 | ||||||||||||
|
消火栓管径設定表 名称一覧 |
消火栓管径設定表の名称が一覧表示されます。 |
||||||||||||
|
管径 |
消火栓の管径と、管径ごとの個数が一覧表示されます。 |
||||||||||||
|
［閉じる］ボタン |
設定内容を反映してダイアログを閉じます。 |
||||||||||||
|
［戻り］ボタン |
設定内容を反映せずにダイアログを閉じます。 |
||||||||||||
|
［新規］ボタン |
［消火栓管径設定］ダイアログが表示され、管径ごとに消火栓の個数を新規登録できます。または、一覧で選択したスプリンクラー管径設定表の内容を変更できます。
|
||||||||||||
|
［削除］ボタン |
一覧で選択した消火栓管径設定表を削除します。 |
||||||||||||
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |
