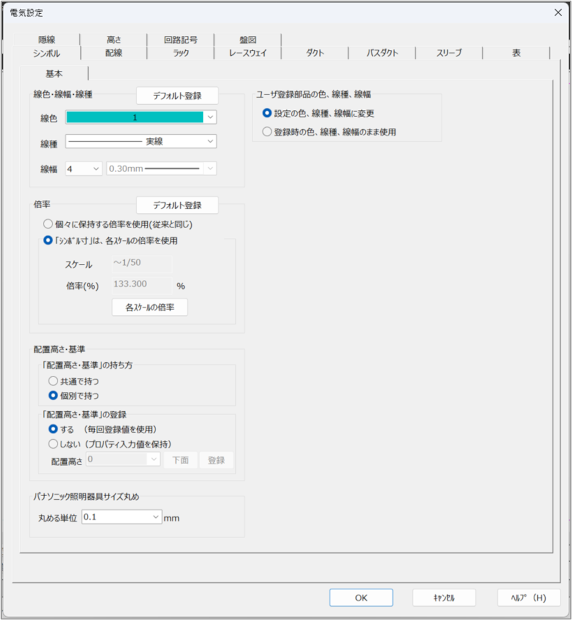

［シンボル］タブ

線色・線幅・線種

シンボルの色、線幅、線種を設定します。

• ［デフォルト登録］ボタン：新規図面ファイルに、現在の設定を反映させる場合にクリックします。
• ［線色］：線色を選択します。
• ［線種］：線種を選択します。
• ［線幅］：線幅を選択します。
  ［システム設定］の［印刷色・線幅］で、［ペン番号ごとに線幅を設定］が選択されている場合に設定できます。

  ［印刷色・線幅］

倍率

シンボルへの倍率の適用方法を設定します。

• ［デフォルト登録］ボタン：新規図面ファイルに、現在の設定を反映させる場合にクリックします。
• ［個々に保持する倍率を使用（従来と同じ）］：シンボルごとに保持されている倍率を使用する場合に選択します。
• ［「シンボル寸」は、各スケールの倍率を使用］：「シンボル寸」で配置するシンボルは、スケールごとに設定した倍率を使用する場合に選択します。「実寸」で配置するシンボルはシンボルごとに倍率が保持されます。
  • ［スケール］と［倍率（%）］に、作業中の図面のスケールと倍率の組み合わせが表示されます。
  • ［各スケールの倍率］ボタンをクリックすると［各スケールの倍率］ダイアログが表示され、スケールごとの倍率を設定できます。

    ［各スケールの倍率］ダイアログ

配置高さ・基準

シンボル配置時の高さや基準を設定します。

• ［「配置高さ・基準」の持ち方］：［コマンドプロパティ］の［配置高さ・基準］の値を、すべてのシンボル共通で保持するか、個別に保持するかを選択します。
• ［「配置高さ・基準」の登録］：シンボル配置時の［配置高さ・基準］として、登録した値を使用するか、前回［コマンドプロパティ］に入力されていた値を使用するかを選択します。
  • ［する（毎回登録値を使用）］：登録した値を毎回使用します。
    ［「配置高さ・基準」の持ち方］で［共通で持つ］を選択した場合は、［配置高さ］に高さを入力して登録します。［個別で持つ］を選択した場合は、［コマンドプロパティ］の［配置高さ・基準］に高さを入力し、［登録］ボタンをクリックして登録します。
  • ［しない（プロパティ入力値を保持）］：前回シンボル配置時に［コマンドプロパティ］に入力されていた値を使用します。［配置高さ・基準］は登録できません。
  • ［配置高さ］：登録する高さを入力し、［登録］ボタンをクリックします。
    ［「配置高さ・基準」の持ち方］で［共通で持つ］を選択した場合に設定できます。

パナソニック照明器具サイズ丸め

パナソニック社の照明器具の配置時にLuminous Plannerから外形寸法を取得する場合、サイズを丸める単位をミリメートル（mm）単位で選択します。

• ［0.1］：小数点第2位以下を切り捨てます。ただし、計算結果が「0」になる場合 、切り捨ては実行されません。
• ［1.0］：サイズデータに最も近く、かつ小さい整数に丸めます。
• ［2.0］：サイズデータに最も近く、かつ小さい偶数に丸めます。
• ［5.0］：サイズデータに最も近く、かつ小さい5の倍数の整数に丸めます。
• ［10.0］：サイズデータに最も近く、かつ小さい10の倍数の整数に丸めます。

ユーザー登録部品の色、線種、線幅

ユーザー登録したシンボルを配置するときの色、線種、線幅を［設定の色、線種、線幅に変更］または［登録時の色、線種、線幅のまま使用］から選択します。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。

スケール

各スケールが表示されます。

倍率（％）

シンボル寸で配置するシンボルの各スケールに対応する倍率（%）が表示されます。

全てシンボル寸

すべてシンボル寸を使用する場合はチェックを付けます。

［新規追加］ボタン

クリックすると一覧に行が追加され、新規にスケールを登録できます。

［削除］ボタン

クリックすると、選択したスケールを削除できます。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。
