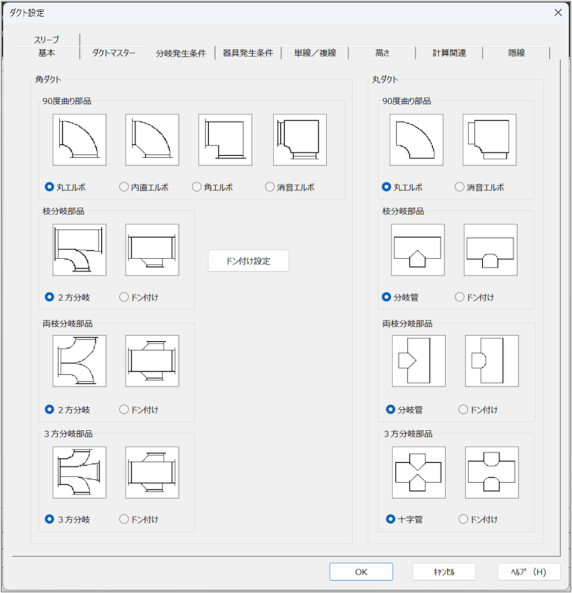

［分岐発生条件］タブ

角ダクト

角ダクト部品の形状を、以下の分岐部品の種類ごとに設定します。

• ［90度曲り部品］：エルボの種類を、［丸エルボ］［内直エルボ］［角エルボ］［消音エルボ］から選択します。
• ［枝分岐部品］：片側に枝分かれする分岐の種類を、［2方分岐］または［ドン付け］から選択します。
• ［両枝分岐部品］：両側に枝分かれする分岐の種類を、［2方分岐］または［ドン付け］から選択します。
• ［3方分岐部品］：3方分岐の種類を、［2方分岐］または［ドン付け］から選択します。

［ドン付け設定］ボタン

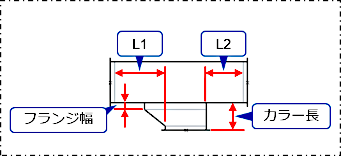

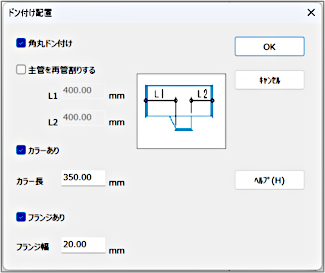

［ドン付け配置］ダイアログが表示され、ドン付けを配置する場合のドン付け形状を設定できます。

項目説明を見る項目説明を見る

丸ダクト

丸ダクト部品の形状を、以下の分岐部品の種類ごとに設定します。

• ［90度曲り部品］：エルボの種類を、［丸エルボ］または［消音エルボ］から選択します。
• ［枝分岐部品］：片側に枝分かれする分岐の種類を、［分岐管］または［ドン付け］から選択します。
• ［両枝分岐部品］：両側に枝分かれする分岐の種類を、［分岐管］または［ドン付け］から選択します。
• ［3方分岐部品］：3方分岐の種類を、［十字管］または［ドン付け］から選択します。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
