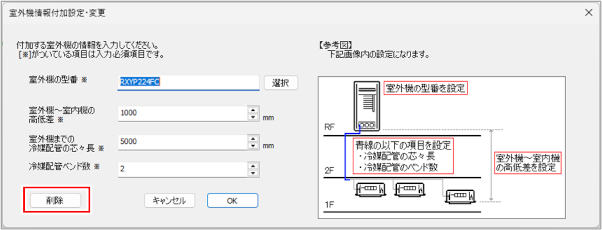

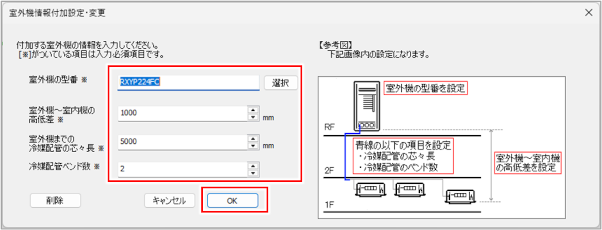

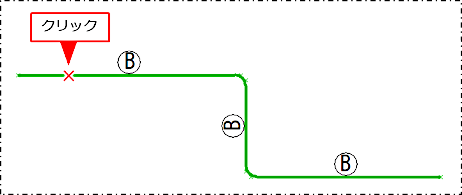

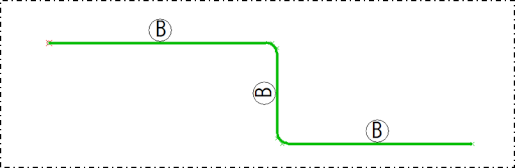

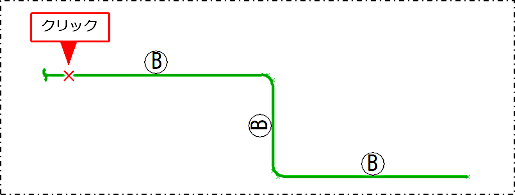

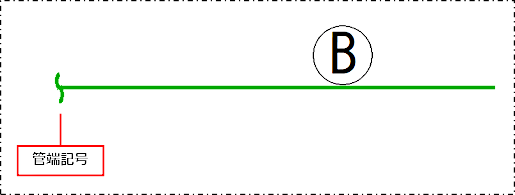

室外機情報を設定する

室外機の型番

冷媒配管を接続する室外機の型番を入力します。

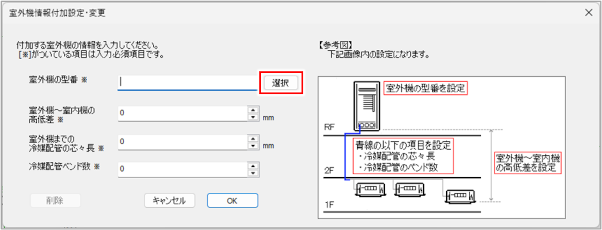

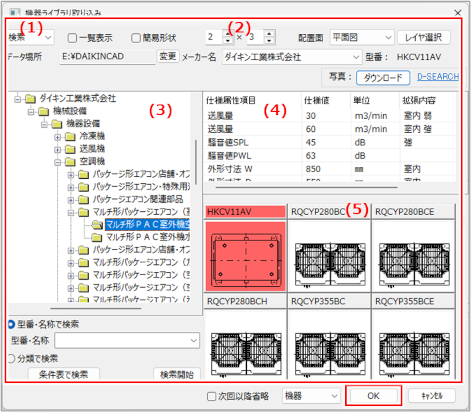

［選択］ボタンをクリックすると、［機器ライブラリ取り込み］ダイアログが表示され、機器ライブラリから室外機を選択し、情報を取り込めます。

（1）指定方法

室外機を指定する方法を選択します。

• ［一覧］：（3）のフォルダ一覧から室外機のフォルダを選択します。
• ［登録］：機器データが収録されているメディアから、機器データをパソコンに取り込みます。［登録］を選択すると（3）フォルダ一覧の各フォルダにチェックボックスが表示されます。取り込みたいフォルダにチェックを付け、［登録］ボタンをクリックします。
• ［検索］：ダイアログ下部の［型番・名称で検索］または［分類で検索］で室外機を検索します。

一覧表示

簡易形状

（5）の室外機の表示方法を選択します。

• ［一覧表示］：チェックを付けると、メーカー名、型番、型名が一覧で表示されます。チェックを外すと、プレビューが表示されます。
• ［簡易形状］：チェックを付けると、簡易形状が登録されている機器の場合は、簡易形状の機器が表示されます。

（2）プレビュー表示数

（5）で表示する室外機の数を選択します（最大5行×5列まで表示）。

プレビュー表示の場合に設定できます。

配置面

プレビュー表示の場合に、表示する外形図の表示面を選択します。

［レイヤ選択］ボタン

［機器ライブラリ取り込み］ダイアログが表示されます。機器ライブラリのデータが持つレイヤのうち、いずれのレイヤを配置するかを選択します。

データ場所

（3）フォルダ一覧に表示するパスを選択します。

［変更］ボタンをクリックして、パスを変更できます。

メーカー名

（3）フォルダ一覧に表示するメーカー名を選択します。

型番

選択中の室外機の型番が表示されます。

写真

ダイキン製の機器の写真をダウンロード、または機器情報を検索します。

• ［ダウンロード］ボタン：選択中の機器の写真をダウンロードする場合にクリックします。ダウンロードした写真は、図面に配置できます。
• ［D-SEARCH］：クリックすると、空調製品情報検索サイト「D-SEARCH」が表示されます。「D-SEARCH」では、製品情報を確認したり、仕様表、外形図、取扱説明書などをダウンロードしたりできます。

（3）フォルダ一覧

室外機が格納されているフォルダが一覧で表示されます。

（4）仕様一覧

選択した室外機の仕様情報が表示されます。

（5）機器表示

選択したフォルダの室外機、または検索後の室外機が表示されます。

［一覧表示］を選択した場合に、表の項目名をクリックすると、室外機名が昇順または降順に並び替わります。

情報を付加する室外機をクリックして選択します。

型番・名称で検索

［型番・名称］欄に、検索する室外機の型番や名称を入力し、［検索開始］ボタンをクリックして検索します。文字列の一部を入力しても検索できます（部分検索）。プルダウンメニューの履歴から型番や名称を選択することもできます。

分類で検索

分類を指定して室外機を検索します。

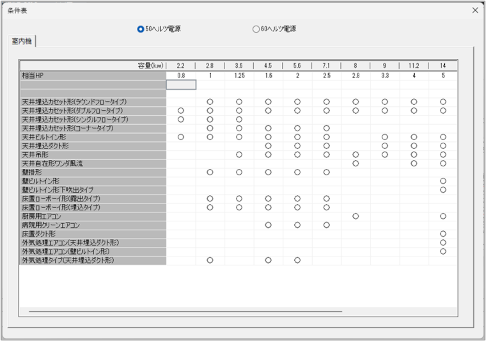

［条件表で検索］ボタンをクリックし、条件表で「○」のある箇所をクリックして該当の分類を指定することもできます。

［検索開始］ボタン

設定した条件で検索を実行します。

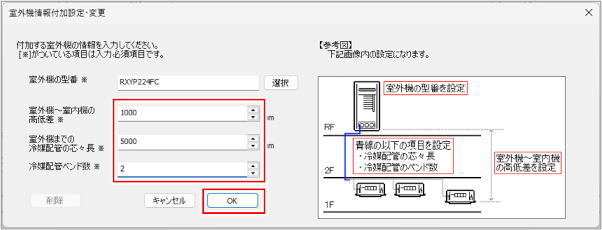

室外機～室内機の高低差

室外機と室内機の高低差を入力します。

室外機までの冷媒配管の芯々長

室外機までの冷媒配管の芯々長を入力します。

冷媒配管ベンド数

室外機までの冷媒配管のベンド数を入力します。
