表示を拡大・縮小・移動する
マウスやキーボードを使用し、画面表示の拡大・縮小、スクロールが行えます。
マウスやキーボードで操作する
拡大・縮小する
マウスホイールを回転する

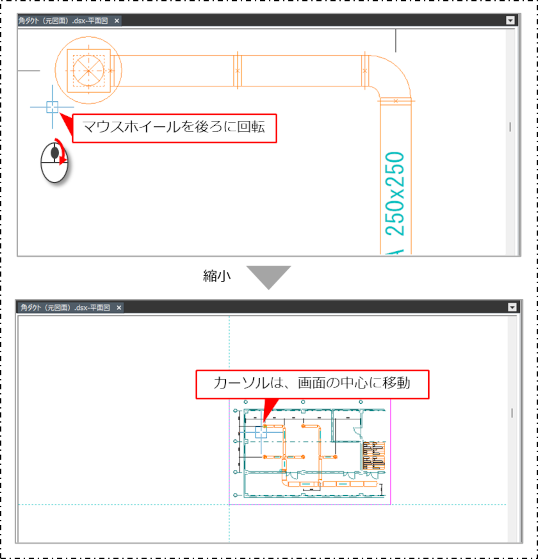

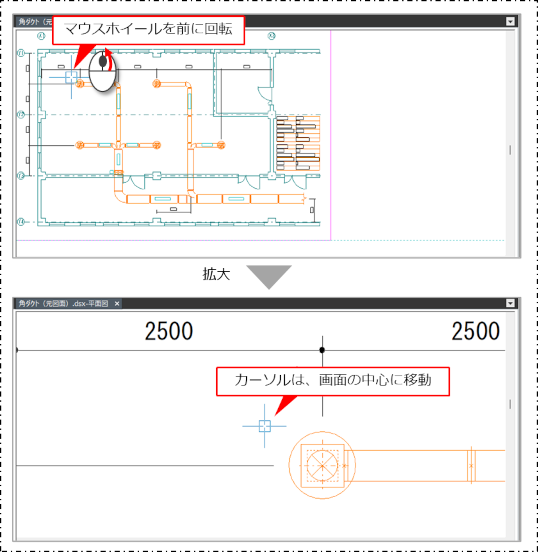

カーソル位置を中心に表示を拡大・縮小します。拡大・縮小後のカーソル位置が画面の中心になるように、画面の表示位置が調整されます。
拡大する場合：マウスホイールを前に回転
縮小する場合：マウスホイールを後ろに回転
［Ctrl］キー＋［Shift］キーを押しながらマウスホイールを回転する
カーソルの位置を移動せず、拡大・縮小できます。

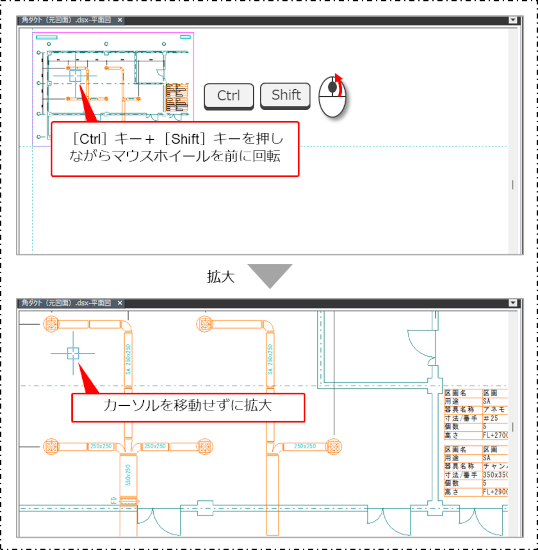

拡大する場合：［Ctrl］キー＋［Shift］キーを押しながらマウスホイールを前に回転

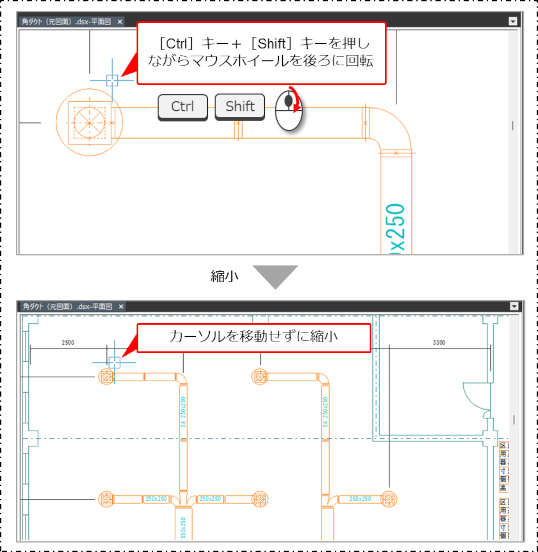

縮小する場合：［Ctrl］キー＋［Shift］キーを押しながらマウスホイールを後ろに回転
|
［設定］タブの［環境設定］コマンドをクリックして実行し、［システム設定］の［描画］で、マウスホイールに関する設定を変更できます。
［描画］について、詳しくは以下を参照してください。 |
キーボードで操作する
| 機能 | 操作 | 説明 |
|
拡大 |
［Page Up］キーを押す |
カーソル位置を中心に表示を拡大します。 |
|
縮小 |
［Page Down］キーを押す |
カーソル位置を中心に表示を縮小します。 |
|
全体表示 |
［Home］キーを押す |
作図領域全体が表示されます。 |
|
基準スケール表示 |
［End］キーを押す |
FILDER SiXで決められている標準表示サイズにします。 |
領域を指定して拡大する

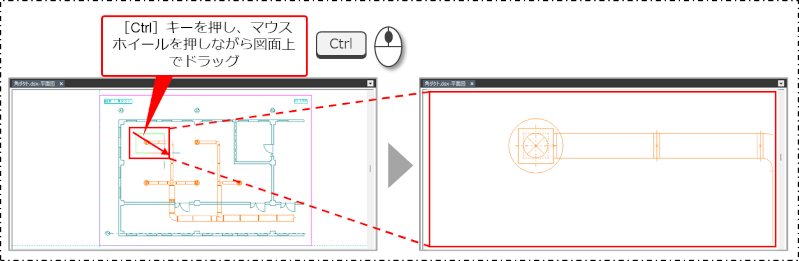

［Ctrl］キーを押し、マウスホイールを押しながら左から右にドラッグすると、指定した範囲が拡大表示されます。

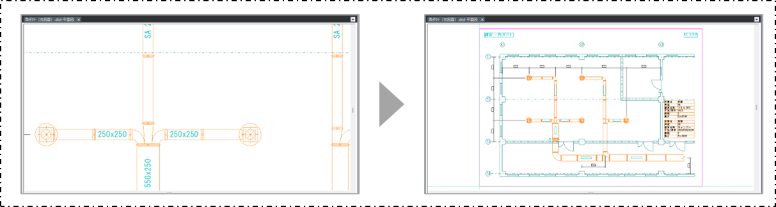

また、［Ctrl］キーを押し、マウスホイールを押しながら右から左にドラッグすると、用紙サイズを基準に図面全体が表示されます。
移動（画面スクロール）する

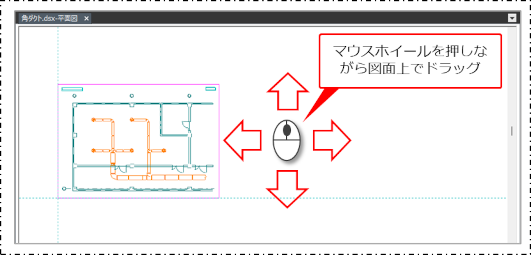

マウスホイールを押しながらドラッグする
マウスホイールを押しながらドラッグすると、カーソルが手のひらの形になり、ドラッグした方向に表示が移動します。

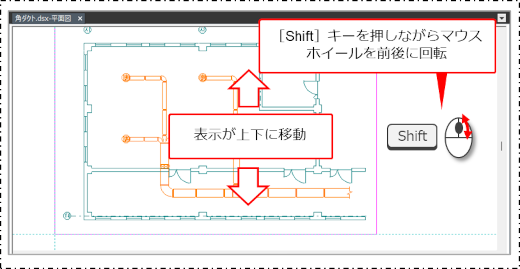

［Shift］キーを押しながらマウスホイールを回転する
［Shift］キーを押しながらマウスホイールを前に回転すると表示が上に移動し、マウスホイールを後ろに回転すると下に移動します。
［Ctrl］キーを押しながらマウスホイールを回転する

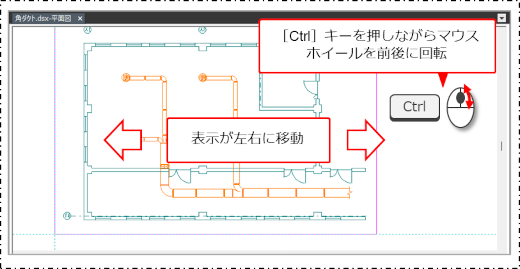

［Ctrl］キーを押しながらマウスホイールを前に回転すると表示が左に移動し、マウスホイールを後ろに回転すると右に移動します。
キーボードで操作する
| 機能 | 操作 | 説明 |
|
上下スクロール |
［↑］キー、［↓］キーを押す |
表示が上下にスクロールします。 |
|
左右スクロール |
［←］キー、［→］キーを押す |
表示が左右にスクロールします。 |
コマンドで操作する
リボンメニューのコマンドでも表示を拡大・縮小できます。
領域を指定して拡大する
指定した領域を画面全体に拡大表示します。

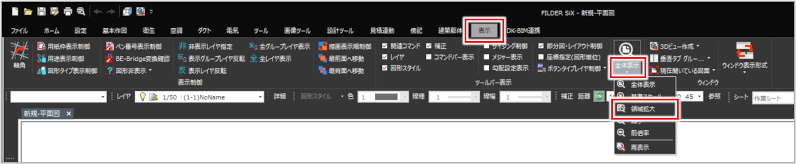

［領域拡大］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

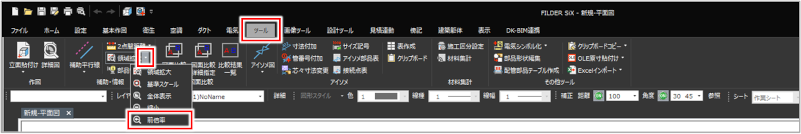

［ホーム］タブ＞［領域拡大］ ［基本作図］タブ＞［領域拡大］ ［衛生］タブ＞［領域拡大］ ［空調］タブ＞［領域拡大］ ［ダクト］タブ＞［領域拡大］ ［電気］タブ＞［領域拡大］ ［ツール］タブ＞［領域拡大］ ［画像ツール］タブ＞［領域拡大］ ［傍記］タブ＞［領域拡大］ ［建築躯体］タブ＞［領域拡大］ ［表示］タブ＞［全体表示］プルダウンメニュー＞［領域拡大］ |

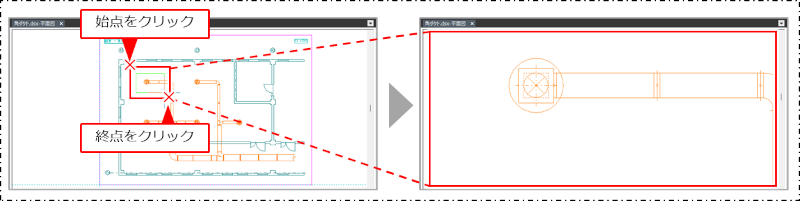

拡大する領域を指示します。
指定した領域が拡大表示されます。

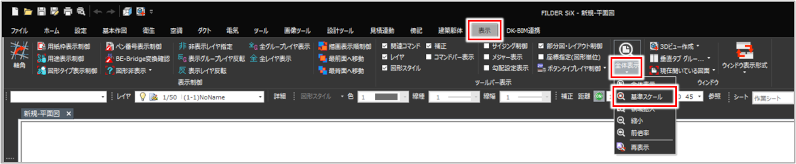

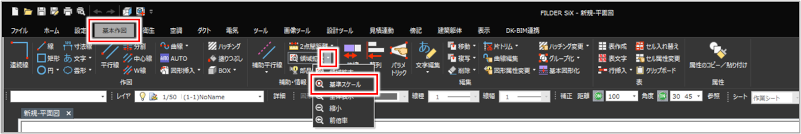

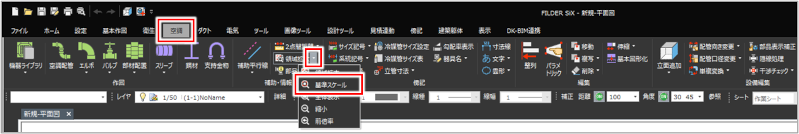

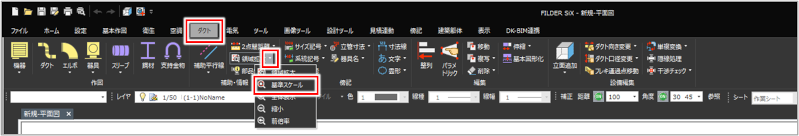

基準スケールで表示する
FILDER SiXで決められている標準表示サイズにします。

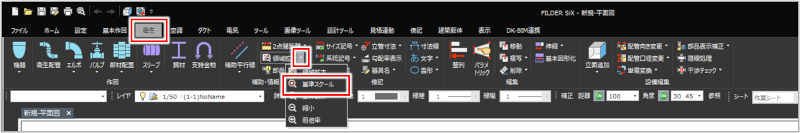

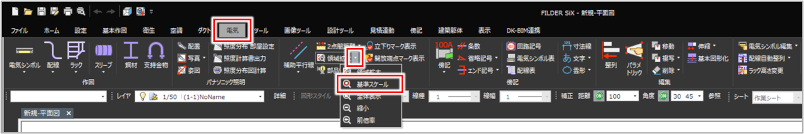

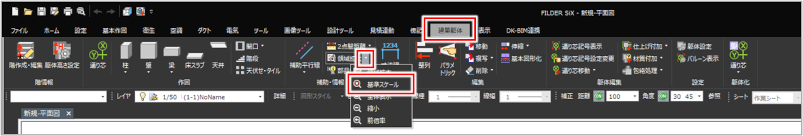

［基準スケール］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

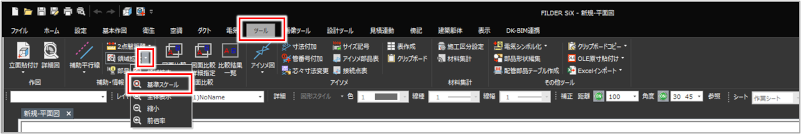

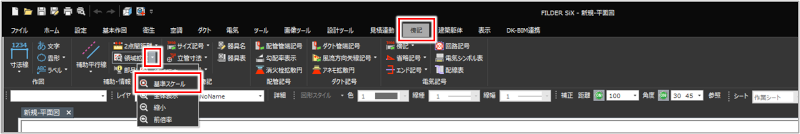

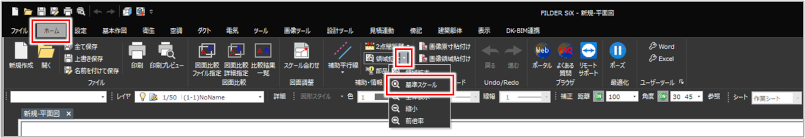

［ホーム］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［基本作図］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［衛生］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［空調］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［ダクト］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［電気］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［ツール］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［画像ツール］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［傍記］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［建築躯体］タブ＞［領域拡大］プルダウンメニュー＞［基準スケール］ ［表示］タブ＞［全体表示］プルダウンメニュー＞［基準スケール］ |
図面が基準スケールで表示されます。

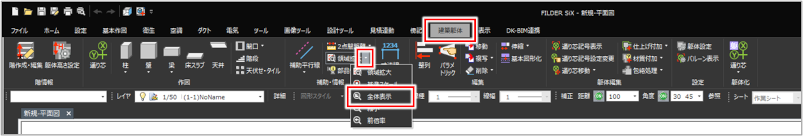

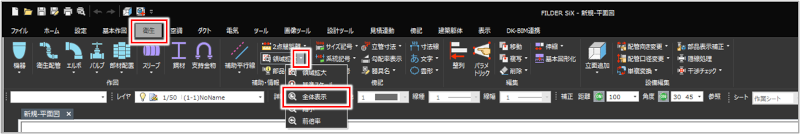

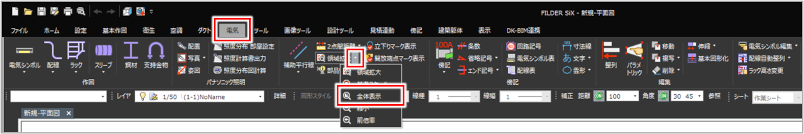

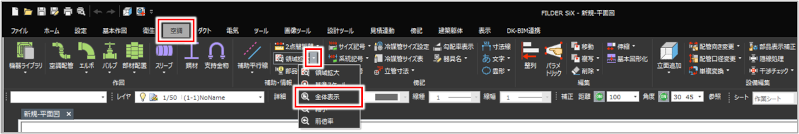

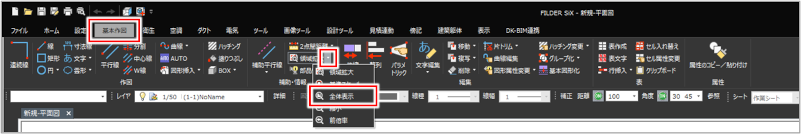

図面全体を表示する
作図領域全体が表示されるようにします。

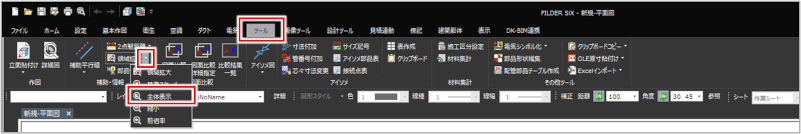

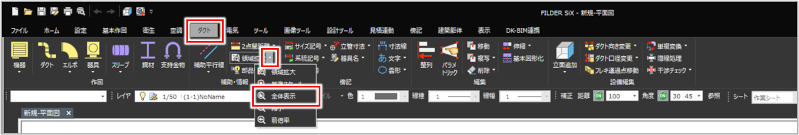

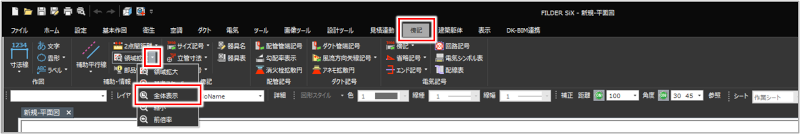

［全体表示］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

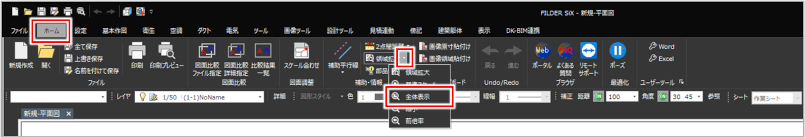

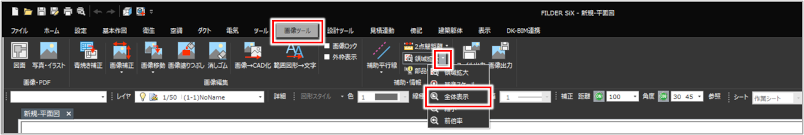

［ホーム］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［基本作図］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［衛生］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［空調］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［ダクト］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［電気］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［ツール］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［画像ツール］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［傍記］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［建築躯体］タブ＞［領域拡大］プルダウンメニュー＞［全体表示］ ［表示］タブ＞［全体表示］ |

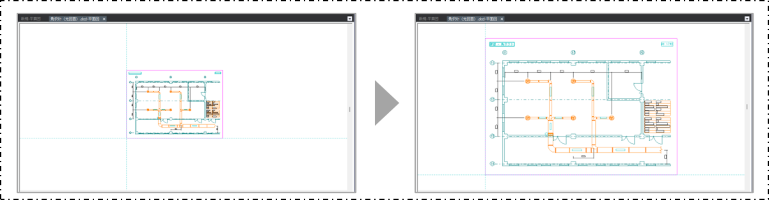

図面が全体表示になります。

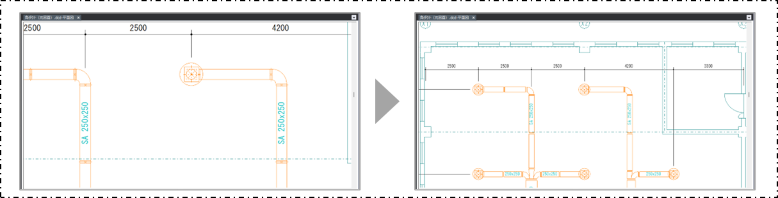

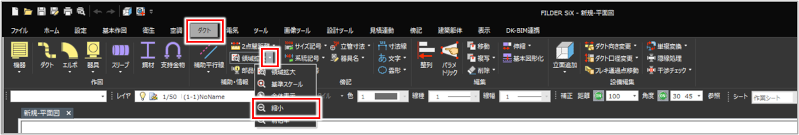

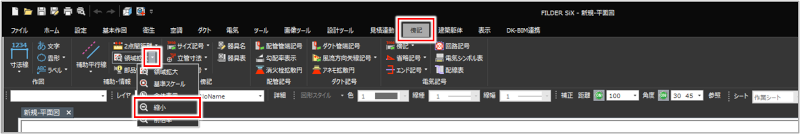

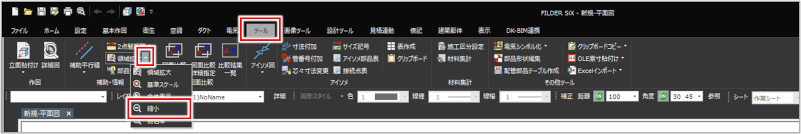

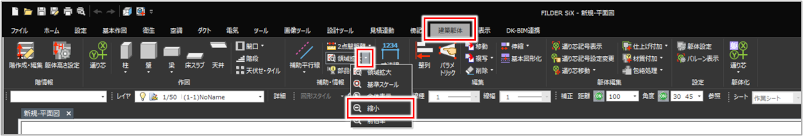

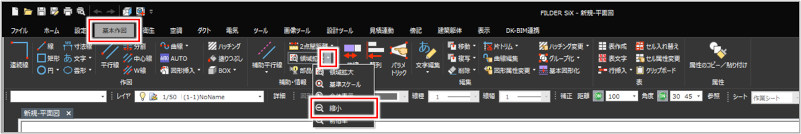

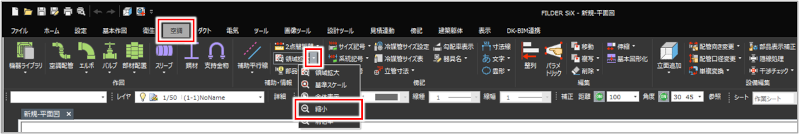

表示を縮小する
画面の表示を縮小します。

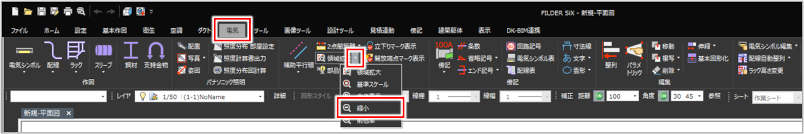

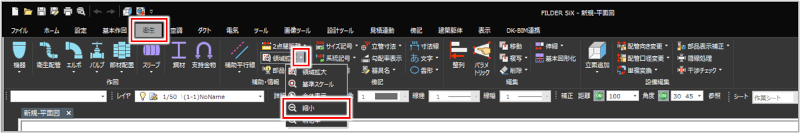

［縮小］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

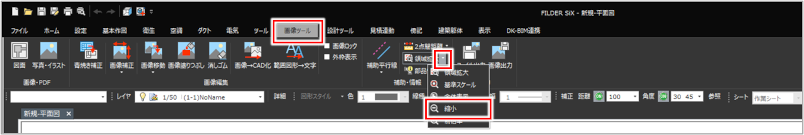

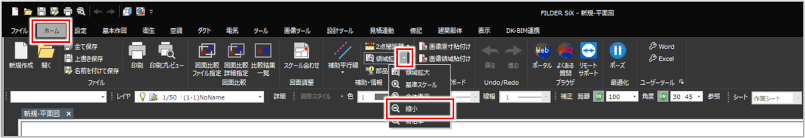

［ホーム］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［基本作図］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［衛生］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［空調］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［ダクト］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［電気］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［ツール］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［画像ツール］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［傍記］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［建築躯体］タブ＞［領域拡大］プルダウンメニュー＞［縮小］ ［表示］タブ＞［全体表示］プルダウンメニュー＞［縮小］ |
図面の表示が縮小されます。

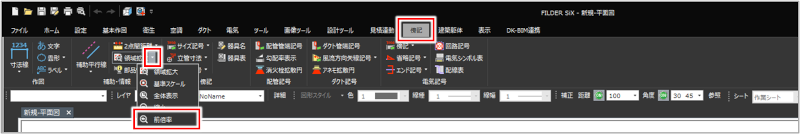

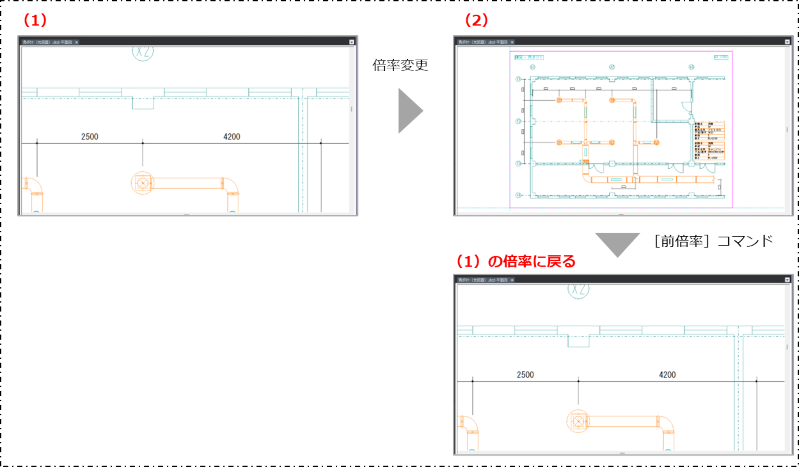

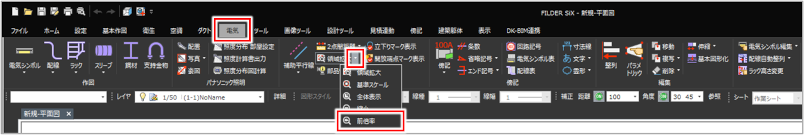

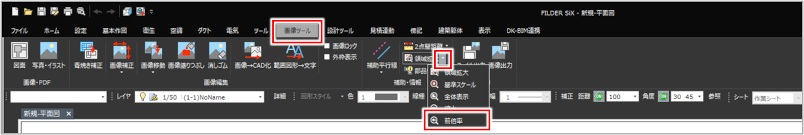

倍率表示を1つ前の状態に戻す
表示を1つ前のサイズに戻します。

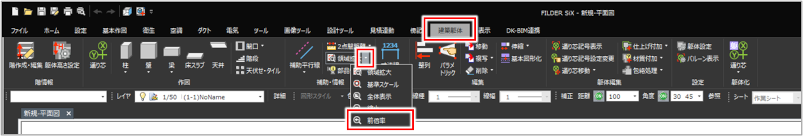

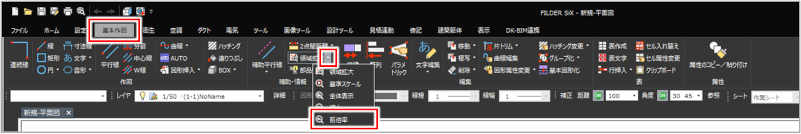

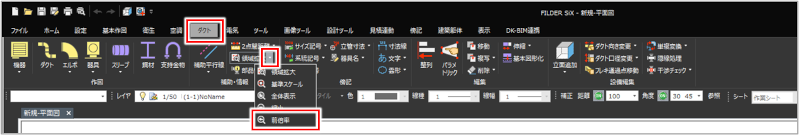

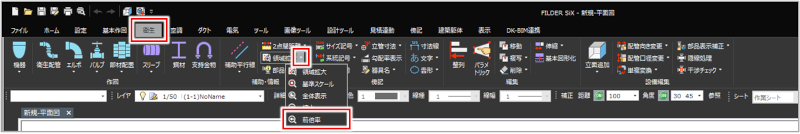

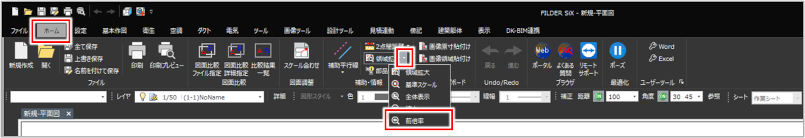

［前倍率］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

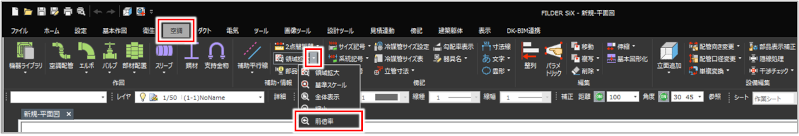

［ホーム］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［基本作図］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［衛生］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［空調］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［ダクト］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［電気］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［ツール］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［画像ツール］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［傍記］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［建築躯体］タブ＞［領域拡大］プルダウンメニュー＞［前倍率］ ［表示］タブ＞［全体表示］プルダウンメニュー＞［前倍率］ |
図面が1つ前の表示サイズに戻ります。
図面を再描画する
作業上で画面に残った残像などをきれいにして図面を表示します。

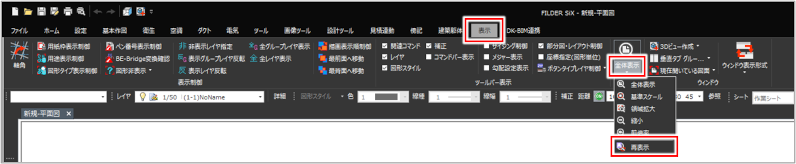

［表示］タブの［全体表示］プルダウンメニューから［再表示］コマンド（
）をクリックして実行します。
画面の図面が再表示されます。
