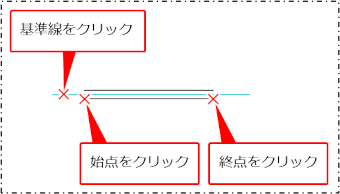

基準線に対して平行なW線を作図する

基準線の両側に平行な2つの線（ダブルライン）を作図します。

［基本作図］タブの［W線］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で作図方法を設定します。

項目	説明
（間隔1/2）	クリックすると、［2線間隔］に設定されているそれぞれの数値が1/2（半分）になります。
（間隔2倍）	クリックすると、［2線間隔］に設定されているそれぞれの数値が2倍になります。
（間隔反転）	クリックすると、［2線間隔］に設定されているそれぞれの数値が入れ替わります。

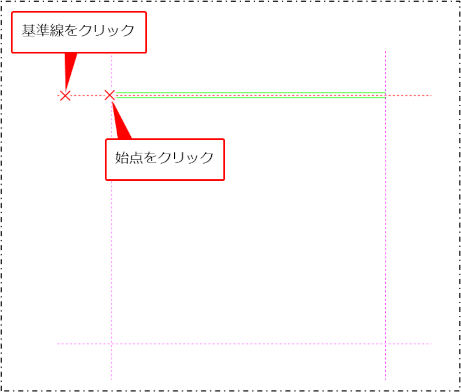

（基準線変更）	W線を描いている途中で基準線を変更します。クリックすると、新たな基準線をマウスで選択できます。
2線間隔	基準線を中心とした2線の幅（間隔）を、①・②のそれぞれに入力します。始点側から終点方向を見て、左側の幅が①の数値、右側の幅が②の数値です。①と➁の数値は、始点と終点の位置関係に応じて切り替わります。 2線間隔を数値で指定しない場合は、［指定なし］を選択します。基準線と始点の間隔が2線の間隔となり、等間隔でW線が作図されます。

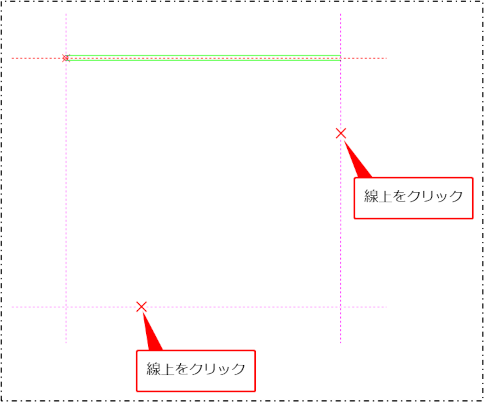

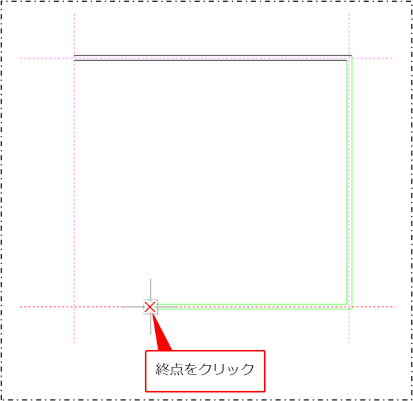

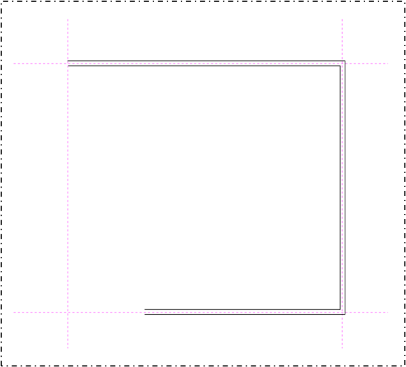

包絡	複数の線分にまたがって連続でW線を作図する場合は、［On］を選択します。角の部分が包絡された状態で作図されます。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
補助線	W線を補助線として描く場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
