連続線や手書き線を作図する（連続線）
連続線や手書き線を作図します。
［基本作図］タブの［連続線］コマンド（
）をクリックして実行します。
［コマンドプロパティ］が表示されます。
［コマンドプロパティ］で作図方法を設定します。
| 項目 | 説明 |
|
手書き線 |

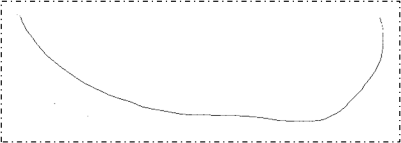

手書き線にする場合は、［On］を選択します。 ［On］にすると始点から終点までのマウスの軌跡が描かれます。
［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 |
|
グループ化 |
連続線をグループ化して1つの図形として描く場合は、［する］を選択します。 ［切換］ボタンをクリックすると、［する］と［しない］が交互に切り替わります。 |
|
閉じる |
3点以上の連続線を閉図形として描く場合は、［On］を選択します。 ［On］にすると作図を確定した後に、終点から始点に向けて線が自動で描かれます。 ［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 |
|
補助線 |
連続線を補助線として描く場合は、［On］を選択します。 ［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 |

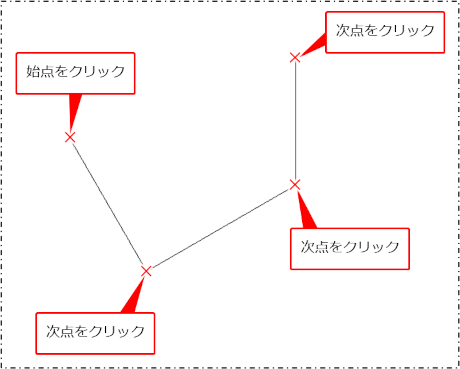

始点をクリックしてから次点を連続でクリックします。
右クリックまたは［Enter］キーを押し、確定します。
|
2本の線分で作図されている角を丸面取りする場合は、［面取り］で行います。 ［面取り］について、詳しくは以下を参照してください。 |
