面取りする

交差している、または延長上で交差する2本の線の端点を伸縮し、角面・丸面・L面・楕円面に変更します。

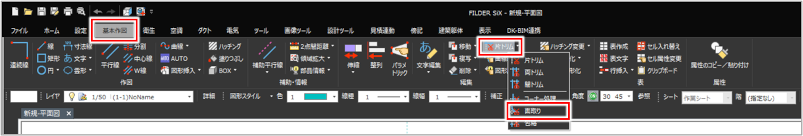

［基本作図］タブの［片トリム］プルダウンメニューから［面取り］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

面取りの方法と面のサイズを指定します。

項目説明を見る項目説明を見る

項目	説明
モード	面取りの方法を選択します。［角面（辺寸法）］：辺寸法を指定し、角面取りを行う場合に選択します。［角面（面寸法）］：面寸法を指定し、角面取りを行う場合に選択します。［丸面］：丸面取りを行う場合に選択します。［L面］：L面取りを行う場合に選択します。［楕円面］：楕円面取りを行う場合に選択します。［寸法］が指定されている場合は、頂点または中心点を基準に、指定した寸法で作図されます。
寸法（角面（辺寸法））	［モード］で［角面（辺寸法）］を選択した場合に、角面取りの辺寸法を入力します。［①］：角面取り実行時に、最初に指定する線の辺寸法を入力します。［②］：角面取り実行時に、次に指定する線の辺寸法を入力します。指定しない場合は、［指定なし］を選択します。この場合は、コーナー処理が実行されます。
寸法（角面（面寸法））	［モード］で［角面（面寸法）］を選択した場合に、角面取りの面寸法を入力します。指定しない場合は、［指定なし］を選択します。この場合は、コーナー処理が実行されます。
半径	［モード］で［丸面］を選択した場合に、丸面取りの半径を入力します。指定しない場合は、［指定なし］を選択します。この場合は、コーナー処理が実行されます。
寸法（L面）	［モード］で［L面］を選択した場合に、L面取りの辺寸法を入力します。［①］：L面取り実行時に、最初に指定する線の辺寸法を入力します。［②］：L面取り実行時に、次に指定する線の辺寸法を入力します。指定しない場合は、［指定なし］を選択します。この場合は、コーナー処理が実行されます。
楕円長径	［モード］で［楕円面］を選択した場合に、楕円面取りの楕円長径を入力します。指定しない場合は、［指定なし］を選択します。この場合は、コーナー処理が実行されます。

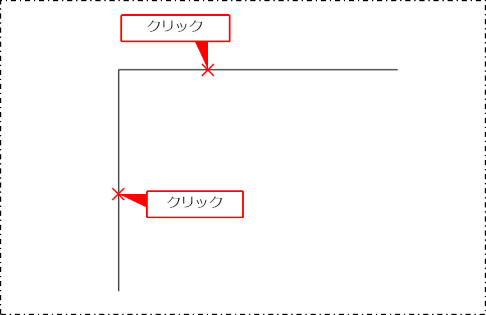

丸面取りする2本の線をクリックします。

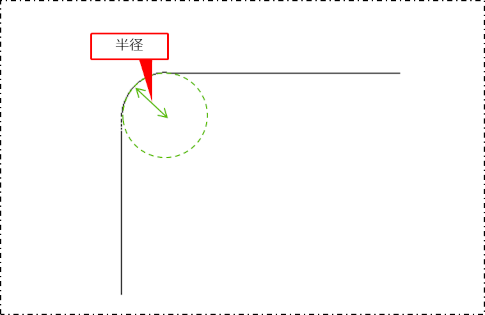

選択した2本の線が、指定した半径で丸面取りされます。

［モード］で［角面（辺寸法）］を選択した場合［モード］で［角面（辺寸法）］を選択した場合

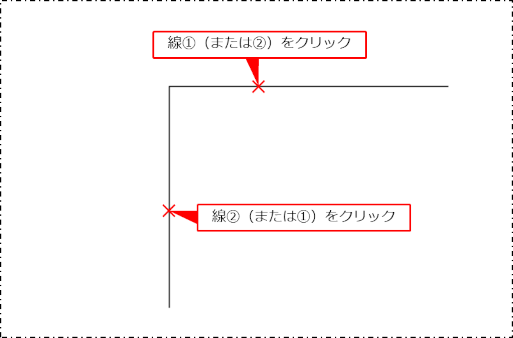

角面取りする線①をクリックしてから、線②をクリックします。

［寸法］の［①］で入力した寸法が線①に、［②］で入力した寸法が線②に反映されます。

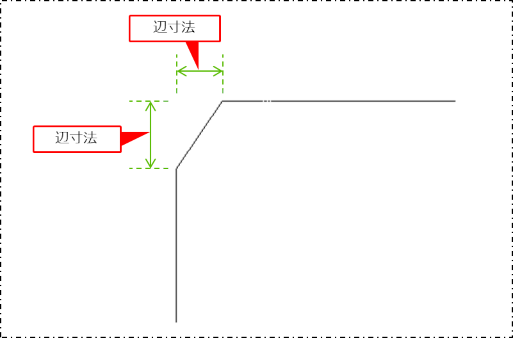

選択した2本の線が辺寸法で角面取りされます。

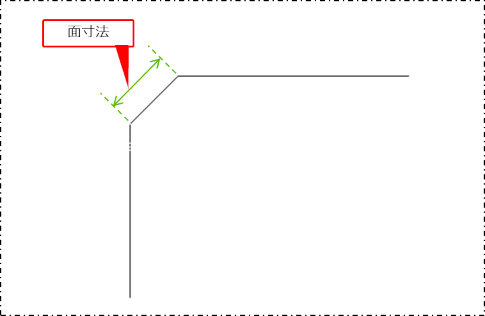

［モード］で［角面（面寸法）］を選択した場合［モード］で［角面（面寸法）］を選択した場合

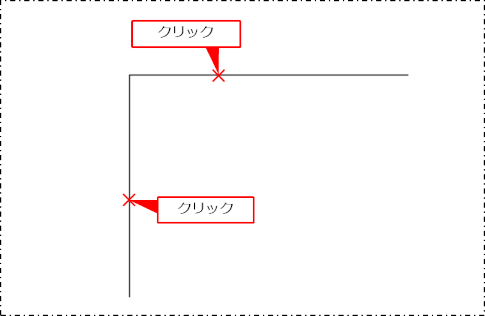

角面取りする2本の線をクリックします。

選択した2本の線が面寸法で角面取りされます。

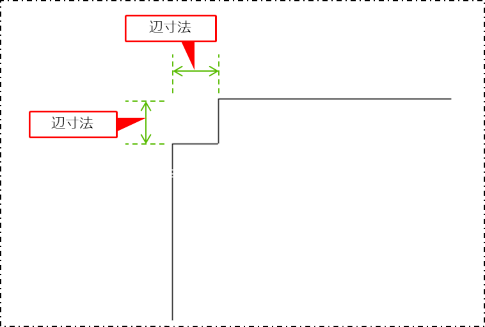

［モード］で［L面］を選択した場合［モード］で［L面］を選択した場合

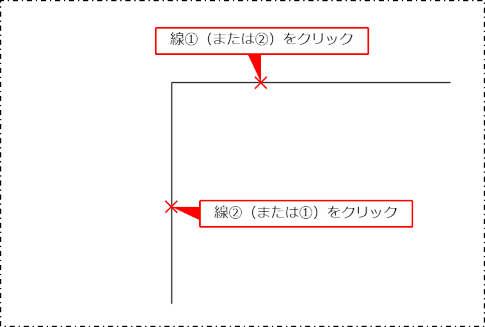

L面取りする線①をクリックしてから、線②をクリックします。

［寸法］の［①］で入力した寸法が線①に、［②］で入力した寸法が線②に反映されます。

選択した2本の線が、指定した辺寸法でL面取りされます。

［モード］で［楕円面］を選択した場合［モード］で［楕円面］を選択した場合

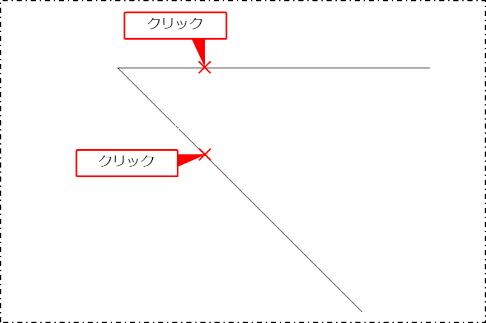

楕円面取りする2本の線をクリックします。

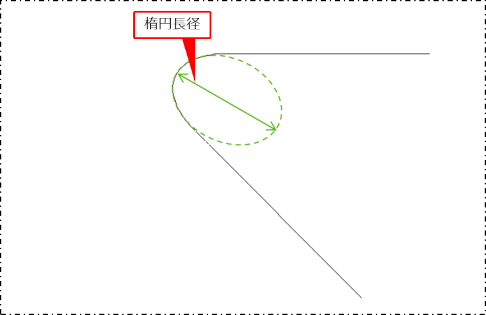

選択した2本の線が、指定した楕円長径で楕円面取りされます。
扁平率は、選択した2本の線の傾きに応じて自動計算されます。
