配置したハッチングや塗りつぶしの設定を変更する

図形に設定したハッチングのパターンや間隔を変更します。

ハッチングのパターンや間隔を変更する

［基本作図］タブの［ハッチング変更］コマンド（）をクリックして実行します。

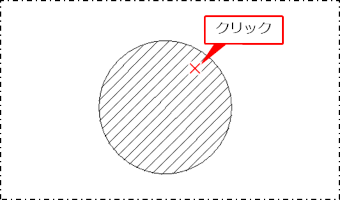

ハッチングを変更する図形をクリックします。

範囲指定して図形をまとめて選択することもできます。

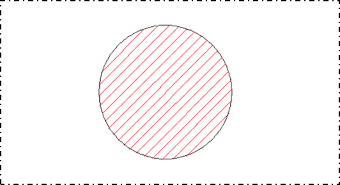

選択したハッチングの色が変わります。

右クリックまたは［Enter］キーを押し、確定します。

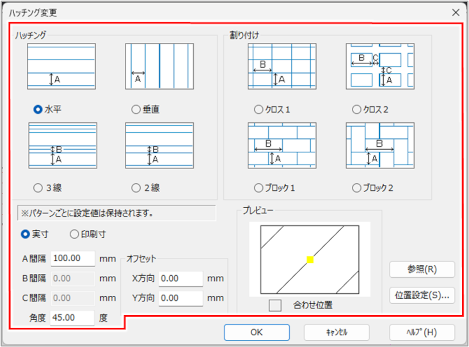

［ハッチング変更］ダイアログが表示されます。

［ハッチング変更］ダイアログは、図形のハッチング部分を右クリックし、［ハッチング変更］をクリックしても表示できます。

［ハッチング変更］ダイアログで、ハッチングの内容を設定します。

内容は［ハッチング］ダイアログと同様です。詳しくは、以下を参照してください。

ハッチングや塗りつぶしを設定する

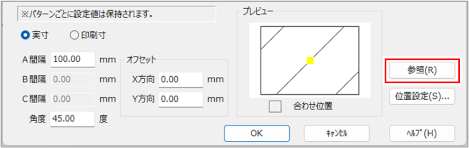

図面上の他の図形のハッチング設定を取り込むには、［参照］ボタンをクリックし、参照する図形を図面上でクリックしてください。

［OK］ボタンをクリックします。

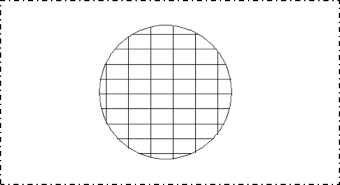

ハッチングの設定が変更されます。
