図形や線を削除する

図面上の一部の図形を削除します。選択した図形を削除することや、削除方法を設定してコマンドで削除することができます。

選択した図形を削除する

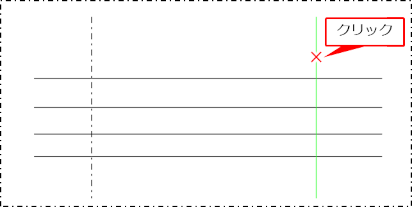

削除する図形をクリックまたは範囲選択します。

選択した図形の色が変わり、ミニツールバーが表示されます。

［Delete］キーを押すか、ミニツールバーの（削除）をクリックします。

右クリックメニューから［削除］をクリックしても、図形を削除できます。

選択した図形が削除されます。

ミニツールバーの（固定）をクリックし、（全）をクリックすると、選択した図形と同じ種類の図形をすべて選択できます。また、ミニツールバーの（色）をクリックし、（全）をクリックすると、選択した図形と同じ色の図形をすべて選択できます。

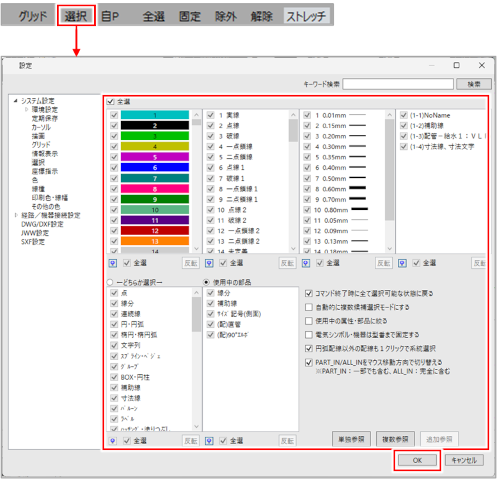

図面上で選択できる線色、線種、線幅などを限定できます。画面下部の制御バーで［選択］をクリックし、表示される［設定］ダイアログの［選択］で設定します。

選択したい線色、線種、線幅などにチェックを付け、［OK］ボタンをクリックします。この状態で図面を範囲選択すると、チェックを付けた条件に合う図形だけが選択されます。

コマンドで削除する

［削除］コマンドを使用して図形を削除します。［コマンドプロパティ］の設定により、さまざまな方法で削除できます。

［削除］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［基本作図］タブ＞［削除］

［衛生］タブ＞［削除］

［空調］タブ＞［削除］

［ダクト］タブ＞［削除］

［電気］タブ＞［削除］

［建築躯体］タブ＞［削除］

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で削除方法を設定します。

項目説明を見る項目説明を見る

項目	説明

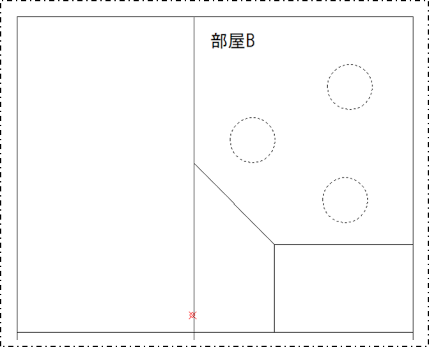

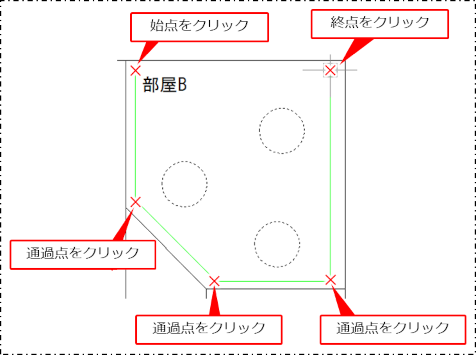

モード	削除の種類を選択します。［削除］：選択した図形を削除します。［矩形指示削除］：削除範囲を四角形で指定し、その内側または外側を削除します。［領域指示削除］：削除範囲を多角形で指定し、その内側または外側を削除します。［部分削除］：2点または2線を選択し、その間の部分を削除します。［トリム］：指定した境界線を基準に、周囲の図形を伸縮・削除します。

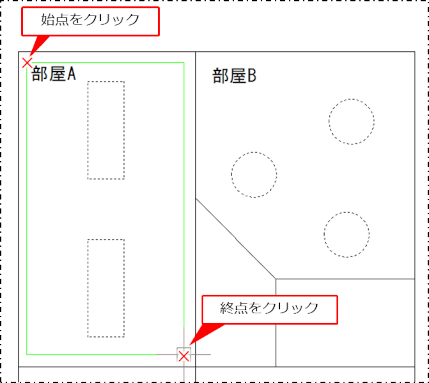

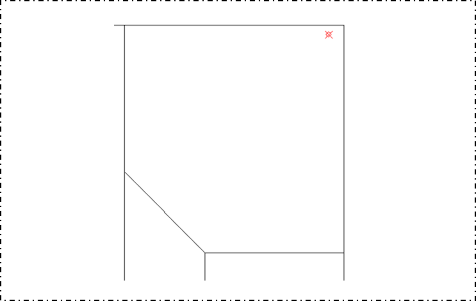

削除範囲	［モード］で［矩形指示削除］や［領域指示削除］を選択した場合に、指示した範囲の内側と外側のどちらを削除するかを選択します。［内/外］ボタンをクリックすると、［内］と［外］が交互に切り替わります。
連続	確定なしで連続して図形を削除する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

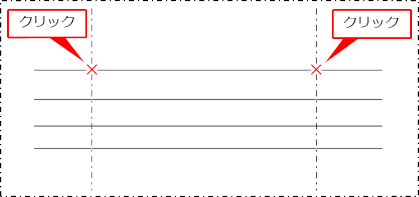

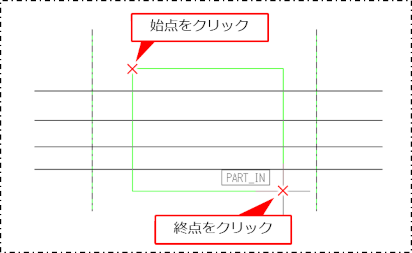

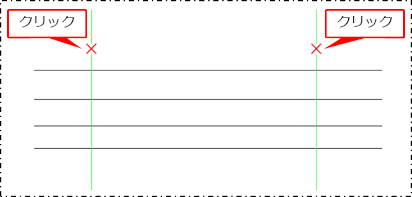

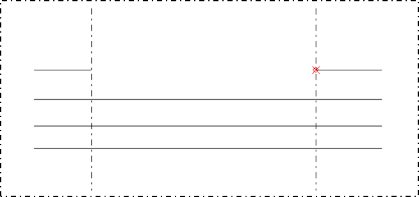

指示方法	［モード］で［部分削除］を選択した場合に、削除する部分の指示方法を選択します。［2点間］：点と点の間を削除します。［2線間］：線と線の間を削除します。［間トリム］と同等の機能です。［間トリム］について、詳しくは以下を参照してください。図面をトリムする

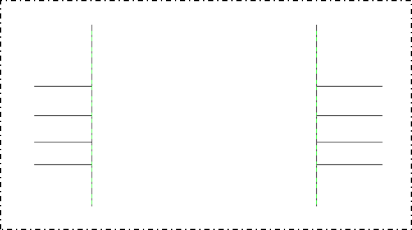

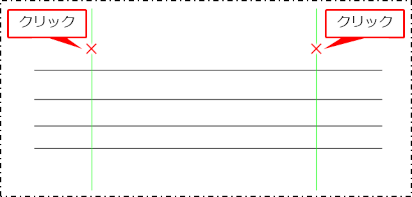

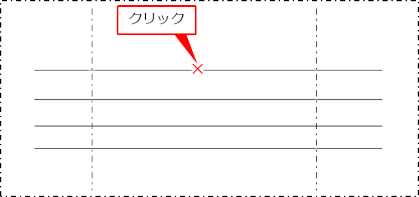

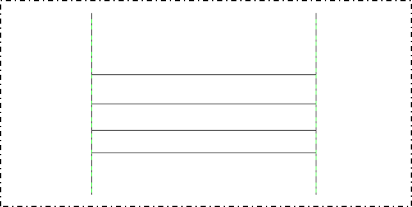

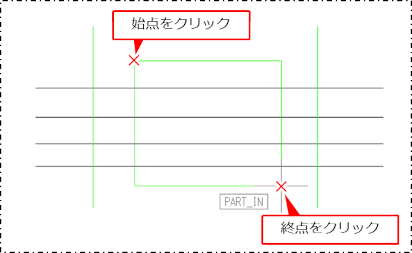

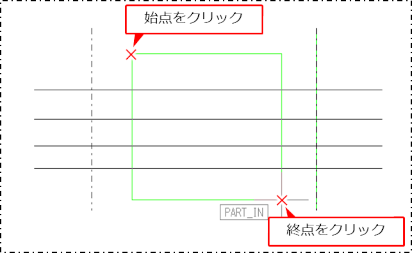

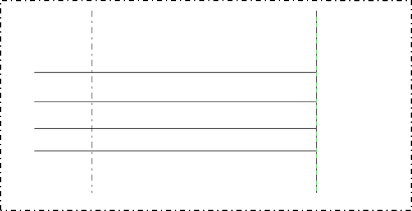

境界線	［モード］で［トリム］を選択した場合に、境界線の指定方法を選択します。［1本］：選択した図形を指定した境界線まで伸縮します。［片トリム］と同等の機能です。［片トリム］について、詳しくは以下を参照してください。図面をトリムする［2本］：選択した図形に交差している2本の境界線の外側を削除します。［両トリム］と同等の機能です。［両トリム］について、詳しくは以下を参照してください。図面をトリムする
補助線含む	図形と補助線を同時に削除する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
