図形を切断する

線などの基本図形や、配管やダクトなどを途中で切断します。

基本図形を切断する

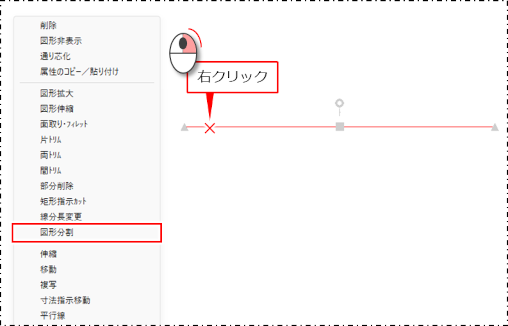

切断する図形を右クリックし、表示されるメニューの［図形分割］をクリックします。

切断する位置をクリックします。

クリックした位置で図形が切断されます。

配管・ダクトなどを切断する

配管やダクトなどを切断します。

角ダクトを切断する場合は、切断位置にフランジが挿入されます。

［切断］コマンド（切断アイコン）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

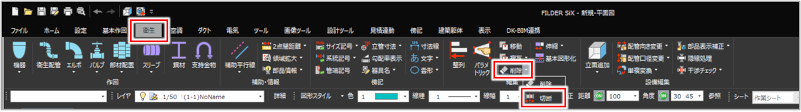

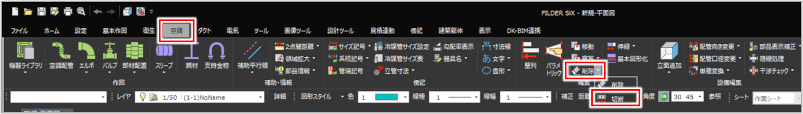

［衛生］タブ＞［削除］プルダウンメニュー＞［切断］

［空調］タブ＞［削除］プルダウンメニュー＞［切断］

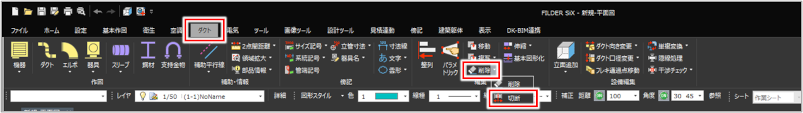

［ダクト］タブ＞［削除］プルダウンメニュー＞［切断］

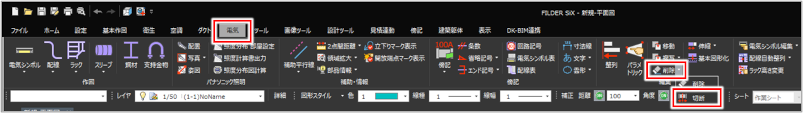

［電気］タブ＞［削除］プルダウンメニュー＞［切断］

［コマンドプロパティ］が表示されます。

切断方法を設定します。

切断後に口径変更や高さ変更などを行う場合は、［切断部分を接続］で［On］を選択します。

項目説明を見る項目説明を見る

項目 説明

モード

図形の切断方法を選択します。

  • ［1点指示］：クリックした位置で切断します。
  • ［2点指示］：1点目と2点目を指定して切断します。複数の配管やダクトを切断するときに選択します。

切断部分を接続

図形の切断方法を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

  • ［On］：切断後も系統としてつながっている状態を維持します。切断部の前後で高さや口径を変更すると部材が自動発生します。
  • ［Off］：選択した位置で切断されます。切断した部分を移動する、または新たに部品を接続する場合に選択します。

図形を切断します。

［モード］で［1点指示］を選択した場合［モード］で［1点指示］を選択した場合

切断する図形をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

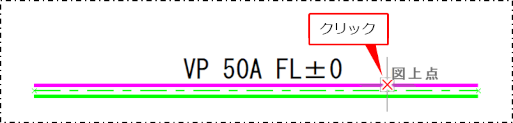

切断する位置をクリックします。

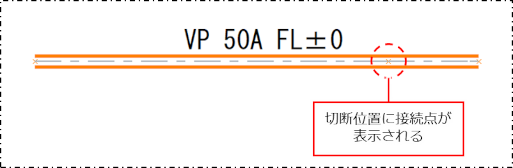

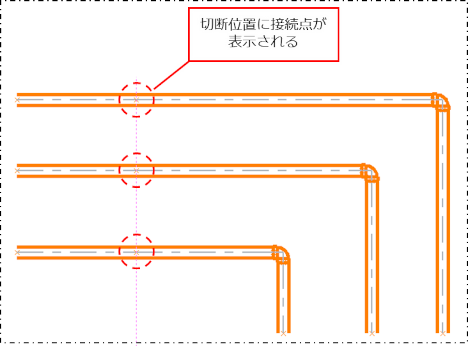

クリックした位置で図形が切断され、切断部分で口径変更や高さ変更することができます。

［モード］で［2点指示］を選択した場合［モード］で［2点指示］を選択した場合

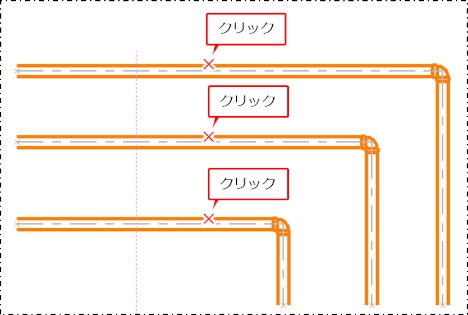

切断する図形をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

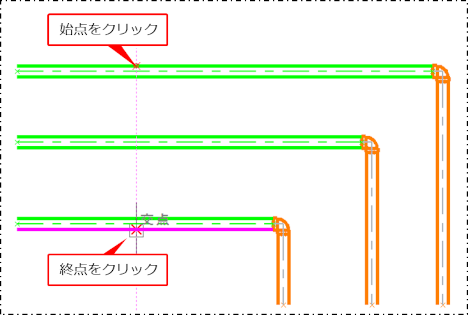

切断する位置の始点と終点をクリックします。

クリックした位置で図形が切断されます。
