包絡処理と一緒にトリムを実行する
作図した図形の包絡処理と一緒にトリムを行います。
指定した範囲内の直線の端点または交点の2点間を部分的に削除できます。
対象は基本図形のみです。
|
グループ図形は対象外です。グループ解除をしてから行ってください。 |
|
躯体属性を持っている柱や壁の包絡処理は、［建築躯体］タブの［包絡処理］コマンドで行います。 |
［基本作図］タブの［片トリム］プルダウンメニューから［包絡］コマンド（
）をクリックして実行します。

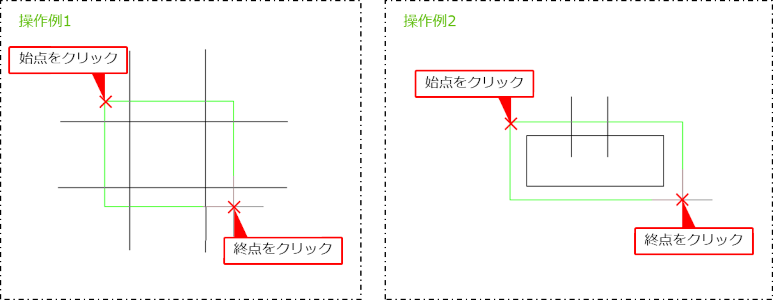

包絡処理を行う図形の範囲を選択します。
始点をクリックしてから、終点をクリックします。

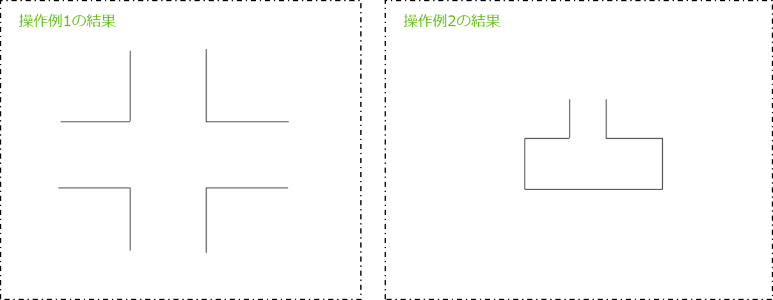

選択した範囲の図形が包絡処理されます。
