電気図面の傍記を変更する

電気の配線・ケーブルラック・スリーブの傍記の文字や表示順を変更します。

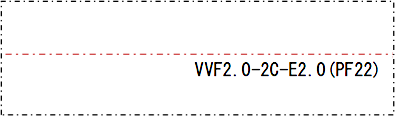

引き出し線の矢印の変更や文字の移動をすることもできます。

傍記の文字や矢印を変更する

傍記の文字や表示順を変更します。

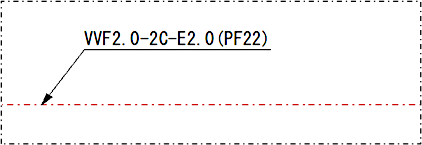

引き出し線の矢印を変更することもできます。

［傍記編集］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

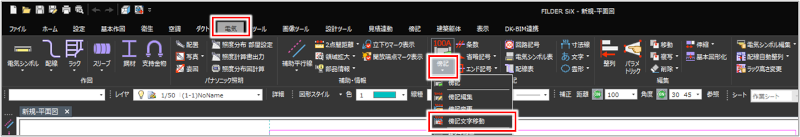

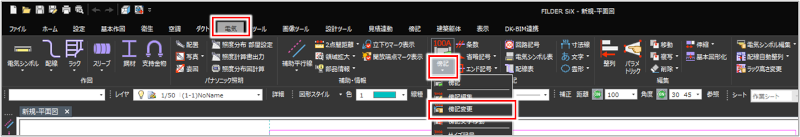

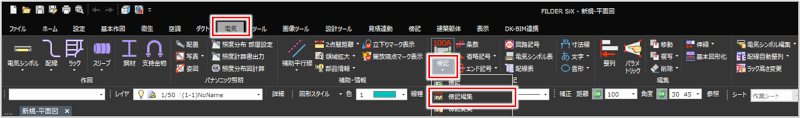

［電気］タブ＞［傍記］プルダウンメニュー＞［傍記編集］

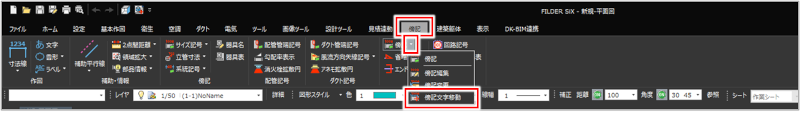

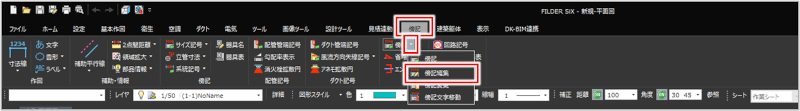

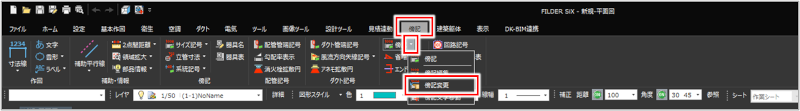

［傍記］タブ＞［傍記］プルダウンメニュー＞［傍記編集］

傍記をダブルクリックするか、傍記を右クリックし、表示されるメニューで［傍記編集］をクリックしても実行できます。

［サイズ記号］ダイアログと［コマンドプロパティ］が表示されます。

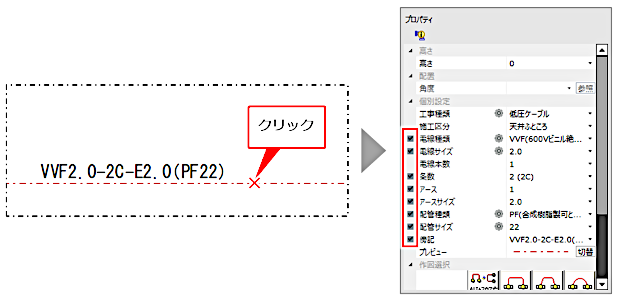

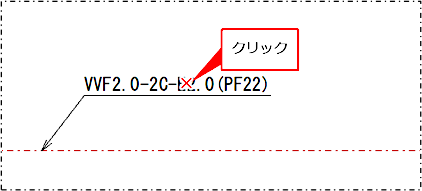

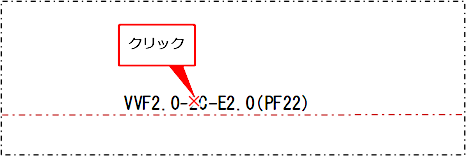

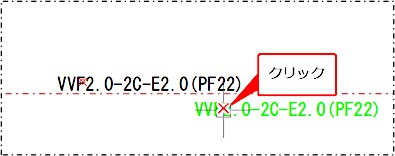

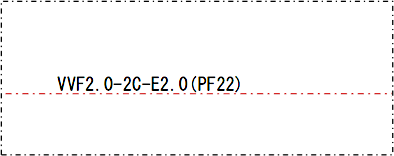

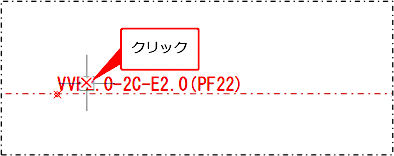

変更する傍記をクリックします。

電気配線・ケーブルラックの傍記を選択すると、［サイズ記号］ダイアログが［傍記］ダイアログに切り替わります。

［傍記］ダイアログの［編集］タブと［コマンドプロパティ］に、選択した傍記の情報が表示されます。

必要に応じて［コマンドプロパティ］で傍記の設定を変更します。

項目説明を見る項目説明を見る

項目	説明

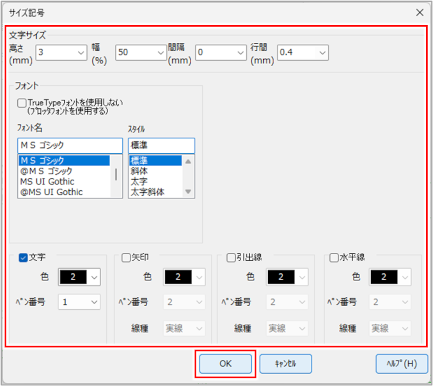

（サイズ記号設定）	傍記の詳細設定を行う場合はクリックします。［サイズ記号］ダイアログで各項目を設定し、［OK］ボタンをクリックします。［文字サイズ］：文字サイズを設定します。［高さ］：文字の高さを入力します。［幅］：文字の幅（半角文字）を、文字の高さに対する比率で入力します。［間隔］：文字の間隔（プロッタ出力したときの実寸）を入力します。［行間］：行の間隔を入力します。［フォント］：フォントを設定します。［True Typeフォントを使用しない］：True Typeフォントを使用しない（プロッタフォントを使用する）場合に、チェックを付けます。［フォント名］：フォントを選択します。［スタイル］：文字の傾きや太さを選択します。［文字］：文字を設定する場合はチェックを付け、［色］［ペン番号］を選択します。［矢印］：矢印を設定する場合はチェックを付け、［色］［ペン番号］［線種］を選択します。［引出線］：引き出し線を設定する場合はチェックを付け、［色］［ペン番号］［線種］を選択します。［水平線］：水平線を設定する場合はチェックを付け、［色］［ペン番号］［線種］を選択します。
（設定参照）	図面上の文字情報を読み取る場合はクリックします。
（デフォルト登録）	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
文字高さ	文字の高さを入力します。
文字幅（％）	文字の幅（半角文字）を、文字の高さに対する比率で入力します。
文字間隔	文字の間隔（プロッタ出力したときの実寸）を入力します。
行間隔	行の間隔を入力します。
フォント	フォントを選択します。
スタイル	文字の傾きや太さを選択します。
文字背景を隠す	傍記の文字と図形が重なった場合に、文字の背景を隠すときは［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
矢印種類	［モード］で［引出し］を選択した場合に、引き出し線の矢印の形状を選択します。
角度	［矢印種類］で矢印を選択した場合に、矢印の角度を1～30°の範囲で入力します。
矢印サイズ	引き出し線の先端形状（矢尻）の大きさを入力します。［矢印種類］で［なし］を選択した場合は設定できません。
文字修飾	文字修飾を選択します。［なし］：文字を修飾しません。［下線］：文字に下線を付けます。［一重枠］：文字を一重に囲みます。［二重枠］：文字を二重に囲みます。選択した文字修飾によって、異なる設定項目が表示されます。［なし］を選択した場合：追加の設定項目はありません。［下線］を選択した場合：［一重枠］を選択した場合：［二重枠］を選択した場合：
（文字修飾オフセット）	オフセット印刷時に文字の詳細設定を行う場合はクリックします。［文字修飾オフセット］ダイアログで各項目を設定し、［OK］ボタンをクリックします。［文字修飾］で［下線］［一重枠］［二重枠］を選択した場合に設定できます。［横］：印刷範囲の左右の端から文字までの距離を入力します。［縦］：印刷範囲の下から文字までの距離を入力します。
文字修飾設定	［文字修飾］で［なし］以外を選択した場合に、選択した項目に応じて文字修飾の設定を行います。（a）［横幅］：文字修飾の横幅を自動調整する場合は［自動調整］を選択、自動調整しない場合は数値を入力します。（b）［線種］：線種を選択します。（c）［線色］：色を選択します。（d）［線幅］：線幅を選択します。［設定］ダイアログの［印刷色・線幅］で［ペン番号ごとに線幅を設定］を選択した場合に設定できます。［印刷色・線幅］（e）［縦幅］：文字修飾の縦幅を自動調整する場合は［自動調整］を選択し、自動調整しない場合は数値を入力します。（f）［罫線］：罫線の有無を選択します。［切替］ボタンをクリックすると、［あり］と［なし］が交互に切り替わります。（g）［内枠幅］：二重枠の内枠と外枠の間の幅を入力します。

必要に応じて［傍記］ダイアログで、傍記の設定を変更します。

ここでは、例として表示順を変更（1［電線］2［アース］3［配管］を、1［配管］2［アース］3［電線］に変更）します。

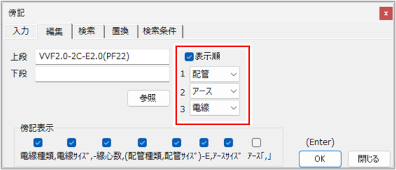

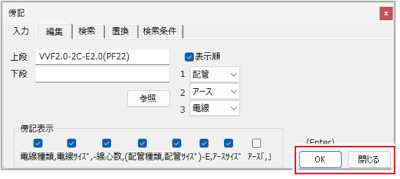

［表示順］にチェックを付け、［1］で［配管］、［3］で［電線］を選択します。

電気配線の傍記を変更する場合電気配線の傍記を変更する場合

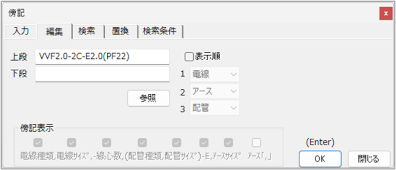

電気配線を選択すると、以下の設定画面（例）が表示されます。

項目説明を見る項目説明を見る

項目	説明
上段下段	傍記の上段・下段部分の文字列が表示されます。変更する場合は、文字列を上書きします。
［参照］ボタン	図面上の文字を読み取る場合にクリックします。図面上の傍記をクリックすると、上段・下段に同じ文字が入力されます。
表示順	傍記の表示順を変更する場合にチェックを付けます。
1～3	傍記で表示する順に［電線］［アース］［配管］から選択します。表示不要の場合は、［なし（空白）］を選択します
傍記表示	傍記として表示する項目にチェックを付けます。
［OK］ボタン	設定内容を実行する場合にクリックします。
［閉じる］ボタン	ダイアログを閉じる場合にクリックします。

ケーブルラックの傍記を変更する場合ケーブルラックの傍記を変更する場合

ケーブルラックを選択すると、以下の設定画面（例）が表示されます。

項目説明を見る項目説明を見る

項目	説明
上段下段	傍記の上段・下段部分の文字列が表示されます。変更する場合は、文字列を上書きします。
［参照］ボタン	図面上の文字を読み取る場合にクリックします。図面上の傍記をクリックすると、上段・下段に同じ文字が入力されます。
表示順	傍記の表示順を変更する場合にチェックを付けます。
1～3	傍記で表示する順に［幅］［高さ］［長さ］から選択します。表示不要の場合は、［なし（空白）］を選択します
高さ（レベル）表記	高さを表示する場合はチェックを付けます。
高さ基準	高さの基準を［FL］［SL］［GL］［絶対］から選択します。
配置基準を表記	配置基準を表記する場合はチェックを付け、［上端］［中心］［下端］から選択します。
2段目に表示	高さの表記を2段目に表示する場合はチェックを付けます。
［OK］ボタン	設定内容を実行する場合にクリックします。
［閉じる］ボタン	ダイアログを閉じる場合にクリックします。

スリーブの傍記を変更する場合スリーブの傍記を変更する場合

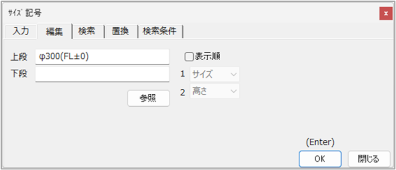

スリーブを選択すると、以下の設定画面（例）が表示されます。

項目説明を見る項目説明を見る

項目	説明
上段下段	傍記の上段・下段部分の文字列が表示されます。変更する場合は、文字列を上書きします。
［参照］ボタン	図面上の文字を読み取る場合にクリックします。図面上の傍記をクリックすると、上段・下段に同じ文字が入力されます。
表示順	傍記の表示順を変更する場合にチェックを付けます。
1～2	傍記で表示する順に［サイズ］［高さ］から選択します。表示不要の場合は、［なし（空白）］を選択します
［OK］ボタン	設定内容を実行する場合にクリックします。
［閉じる］ボタン	ダイアログを閉じる場合にクリックします。
