電気配線に条数を付加する

電気配線に条数を付けます。

コマンドを使用して付加する

コマンドを使用すると、配線情報に関係なく条数記号のみ付けられます。

［電気］タブの［条数］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

条数の内容を設定します。

項目	説明
（条数設定）	［電気設定］ダイアログの［条数］タブで、条数の詳細設定を行う場合はクリックします。［条数］タブについて、詳しくは以下を参照してください。［条数］タブ
付加	条数とアースの表示状態を、［条数＋アース］［条数のみ］［アースのみ］から選択します。
パターン	条数の付加パターンを選択します。選択したパターンは［プレビュー］で確認できます。
条数	条数の本数を入力します。
アース	アースの本数を入力します。
プレビュー	条数のプレビューが表示されます。プレビューは、［パターン］［条数］［アース］で選択した内容に応じて変わります。［切替］ボタンをクリックすると、条数のプレビューが切り替わります。
長さ	条数の長さ（高さ）を入力します。
傾き	条数の傾きを入力します。
アース長さ	アースの条数の長さ（高さ）を入力します。
アース傾き	アースの条数の傾きを入力します。
間隔 a	条数同士の間隔 a を入力します。
間隔 b	条数同士の間隔 b を入力します。
間隔 c	条数同士の間隔 c を入力します。
［長さ］～［間隔 c］の参考画像	［長さ］～［間隔 c］では、以下の箇所の形状を設定できます。

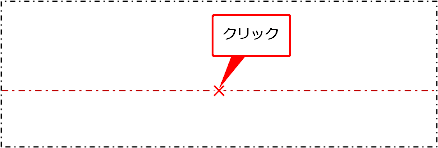

条数を付加する位置をクリックします。

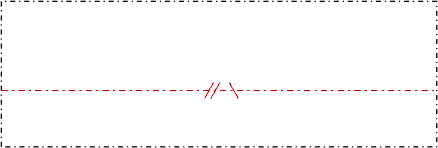

条数が付加されます。

配線情報から条数記号を自動で付けます。

コマンドキャンセルの状態で、条数を付加する電気配線をクリックします。

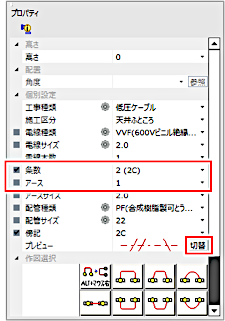

［プロパティ］が表示されます。

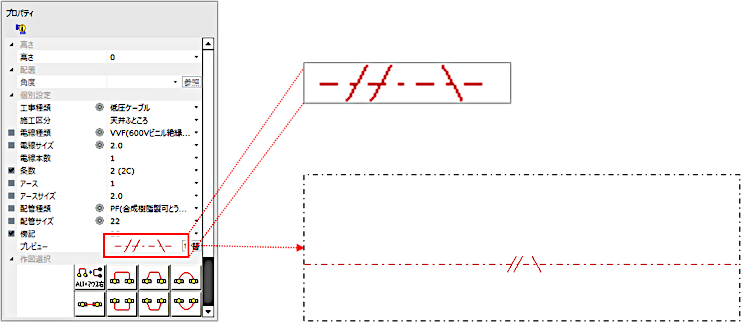

［条数］［アース］に本数を入力し、［切替］ボタンをクリックします。

条数が付加されます。

［切替］ボタンをクリックするたびに、条数のプレビューが切り替わります。

条数が合計7本以上になると、デフォルトではまとめて表示されます。まとめる本数の設定は、［電気設定］ダイアログの［配線］タブの［条数］タブで変更できます。詳しくは、以下を参照してください。

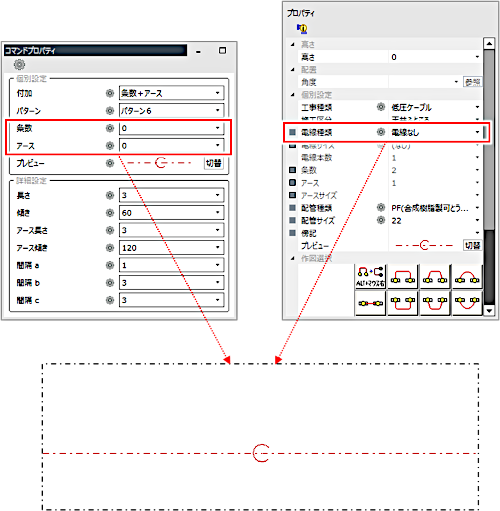

空配管の記号を付加する場合は、以下のどちらかの方法で付加できます。
- ［条数］コマンドの［コマンドプロパティ］から［条数＋アース］または［条数のみ］を選択し、［条数］と［アース］の両方に「0」を入力します。
- コマンドキャンセルの状態で電気配線をクリックし、［プロパティ］の［電線種類］から［電線なし］を選択します。
