エンド伏せ記号を変更する

電気配線に配置したエンド伏せ記号の形状や向きを変更します。

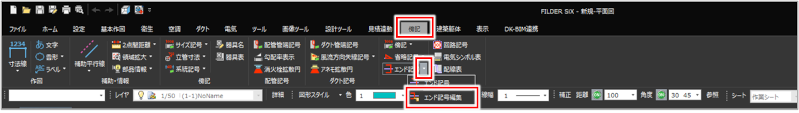

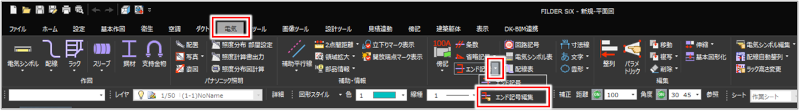

［エンド記号編集］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

［コマンドプロパティ］が表示されます。

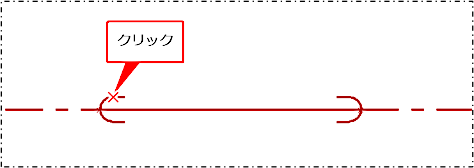

変更するエンド伏せ記号をクリックします。

選択したエンド伏せ記号の情報が［コマンドプロパティ］に表示されます。

エンド伏せ記号を設定します。

ここでは、例として［記号］で［記号2］を選択し、［サイズ横］［サイズ縦］に「4」を入力します。

設定項目は［エンド記号］コマンドと同様です。詳しくは、以下を参照してください。

項目説明を見る

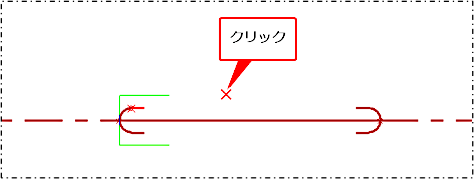

仮表示を確認し、配置方向をクリックします。

マウスの動きに応じて仮表示が変わります。

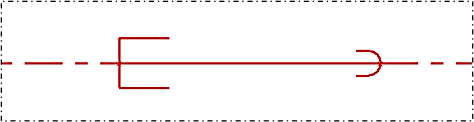

エンド伏せ記号が変更されます。

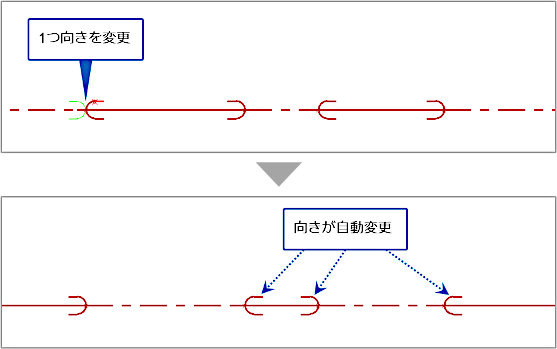

エンド伏せ記号の向きを変更した場合は、同一配線上の他のエンド伏せ記号の向きも変更されます。

エンド伏せ記号の向きを変更、またはエンド伏せ記号を追加・削除した場合は、同一配線上の他のエンド伏せ記号の向きが変更されます。 エンド伏せ記号はコントロールポイントで移動・複写できます。 コントロールポイントでの移動・複写時にも、マウスを動かして配置方向を指示できます。
