鋼材を編集する

配置済みの鋼材を編集します。

鋼材の高さを変更する

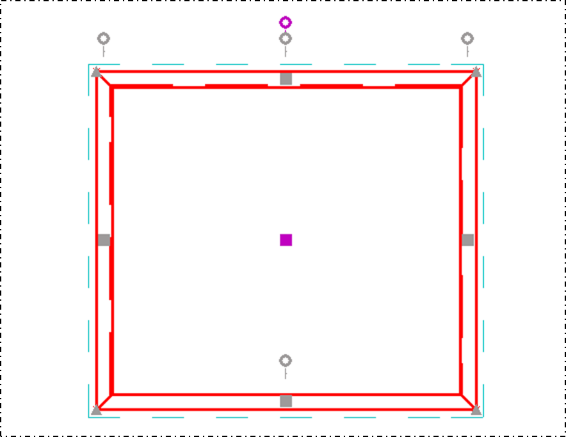

高さを変更する鋼材を選択します。

［プロパティ］が表示されます。

［高さ］を変更し、［Enter］キーを押します。

［高さ変更］ダイアログが表示されます。変更した高さが［変更後高さ］に反映されます。

［変更後高さ］を確認し、［OK］ボタンをクリックします。

鋼材の高さが変更されます。

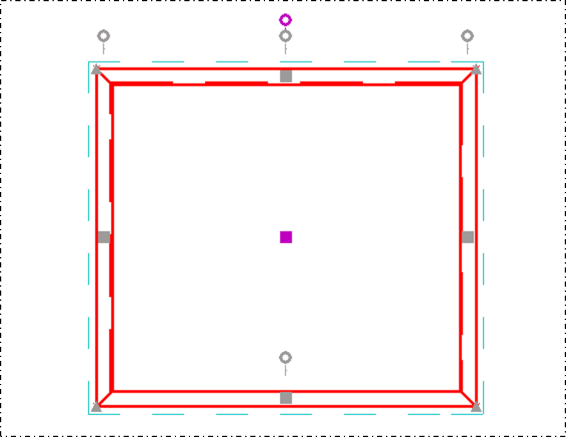

サイズを変更する鋼材を選択します。

［プロパティ］が表示されます。

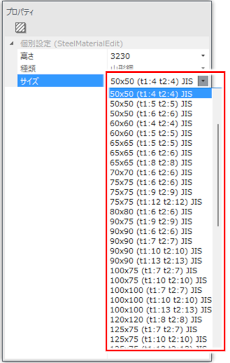

［サイズ］プルダウンメニューから、変更後のサイズをクリックします。

鋼材のサイズが変更されます。

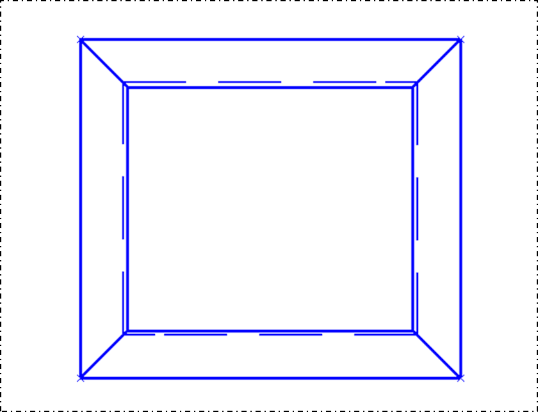

溶接処理の形状を保った状態で大きさを変更します。

［パラメトリック］コマンド（）をクリックして実行します。

コマンドの実行方法

［基本作図］タブ＞［パラメトリック］

［衛生］タブ＞［パラメトリック］

［空調］タブ＞［パラメトリック］

［ダクト］タブ＞［パラメトリック］

［電気］タブ＞［パラメトリック］

［建築躯体］タブ＞［パラメトリック］

［コマンドプロパティ］が表示されます。

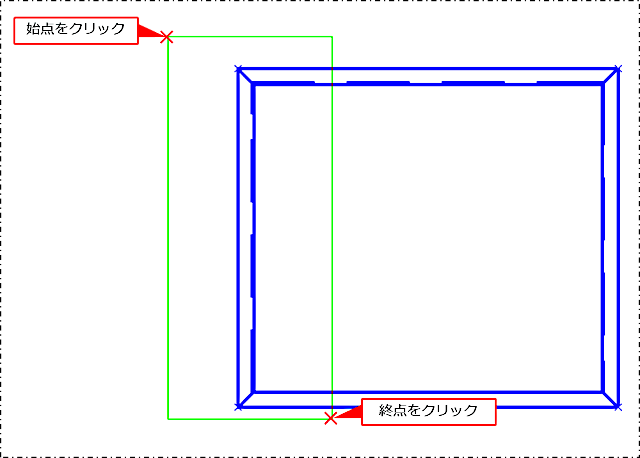

作図方法を設定します。

項目	説明

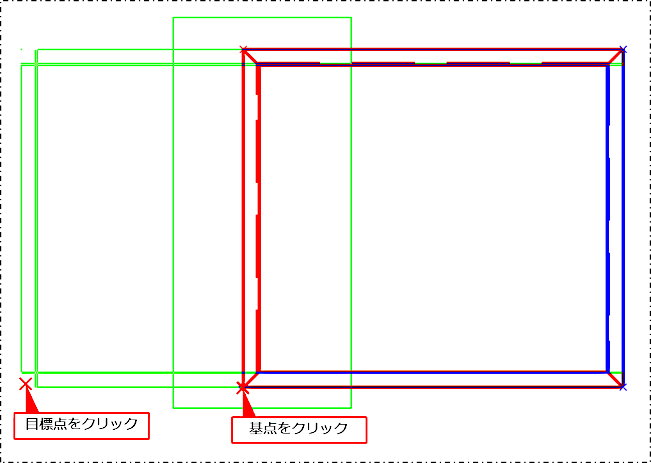

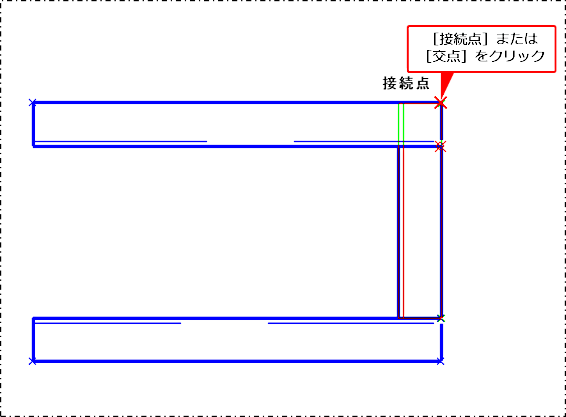

基点変更	変形させる基点を変更する場合にクリックします。
変形方向	変形する方向を選択します。［任意方向］：任意の方向に変形します。［X方向］：X方向（水平）に変形します。［Y方向］：Y方向（垂直）に変形します。［XY方向］：指定した位置に従って、X方向またはY方向に変形します。
倍率	変形倍率（拡大・縮小）を選択します。変形倍率を直接入力することもできます。指定しない場合は［指定なし］を選択します。
数値位置	目標点の座標を選択します。座標を直接入力することもできます。指定しない場合は［指定なし］を選択します。
補助線含む	補助線を含めて変形させたい場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
