インサートを配置する
配管、ダクト、電気部材（ケーブルラック、レースウェイ、ケーブルダクト、バスダクト）、照明器具のインサートを配置します。手動、半自動、または自動から、配置方法を選択できます。
インサートを手動配置する
［インサート］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

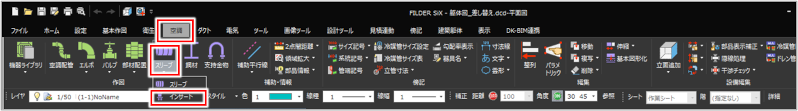

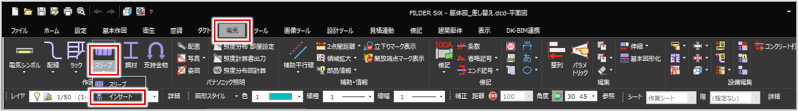

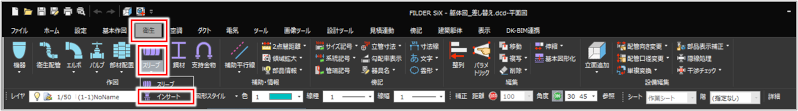

［衛生］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ ［空調］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ ［ダクト］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ ［電気］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ |

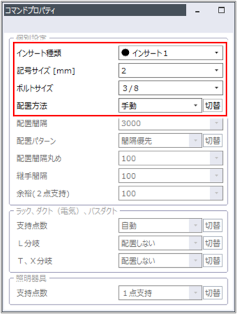

［コマンドプロパティ］が表示されます。
［配置方法］で［手動］を選択し、その他の項目を設定します。
| 項目 | 説明 |
|
インサート種類 |
配置するインサートの種類を以下の8種類から選択します。
|
|
記号サイズ［mm］ |
配置するインサートの半径を入力します。 プロッタ出力したときの実寸を入力します。 |
|
ボルトサイズ |
配置するインサートのボルトサイズを［3/8］［1/2］［5/8］から選択します。 |
|
配置方法 |
インサートの配置方法を選択します。［切替］ボタンでも切り替えられます。
|

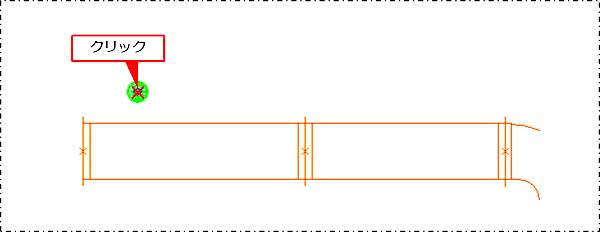

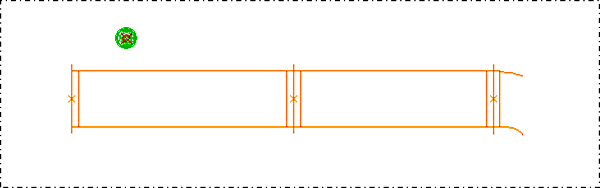

配置位置をクリックします。
インサートが配置されます。

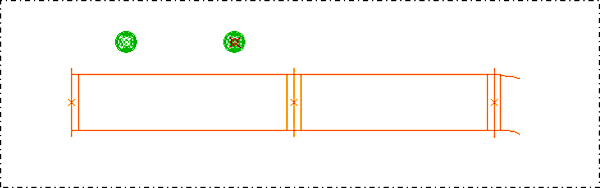

他の配置位置をクリックすると、続けてインサートが配置されます。
インサートを半自動配置する
FILDER SiXで作図した配管、ダクト、ラックなど、設備情報がある部品に対して、半自動でインサートを配置できます。
［インサート］コマンド（）をクリックして実行します。
|
コマンドの実行方法 |
［衛生］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ ［空調］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ ［ダクト］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ ［電気］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ |

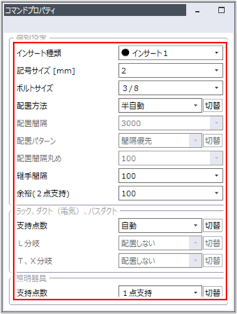

［コマンドプロパティ］が表示されます。
［配置方法］で［半自動］を選択し、その他の項目を設定します。
| 項目 | 説明 |
|
インサート種類 |
配置するインサートの種類を以下の8種類から選択します。
|
|
記号サイズ［mm］ |
配置するインサートの半径を入力します。 プロッタ出力したときの実寸を入力します。 |
|
ボルトサイズ |
配置するインサートのボルトサイズを［3/8］［1/2］［5/8］から選択します。 |
|
配置方法 |
インサートの配置方法を選択します。［切替］ボタンでも切り替えられます。

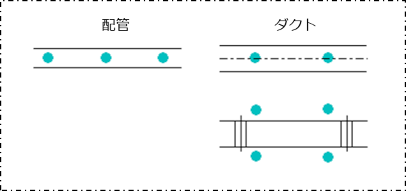

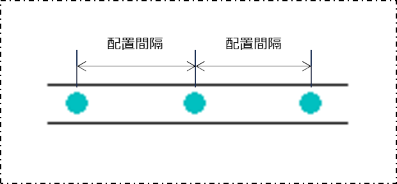

［半自動］または［自動］で配置した場合は、以下のように配置されます。
|
|

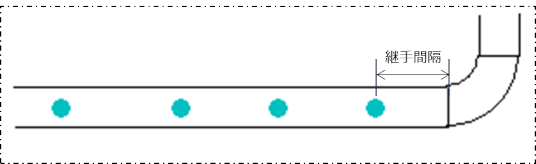

継手間隔 |
継手の接続点からインサートまでの距離を入力します。 ［配置方法］で［半自動］または［自動］を選択した場合に設定できます。
|
|

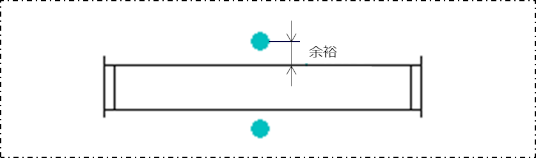

余裕（2点支持） |
角ダクトにインサートを配置する場合に、ダクトとインサートとの配置間隔を入力します。 ［配置方法］で［半自動］または［自動］を選択した場合に設定できます。
|
|
支持点数 （ラック、ダクト（電気）、バスダクト） |
ラック、ダクト（電気）、バスダクトのインサートの配置方法を選択します。［切替］ボタンでも切り替えられます。 ［配置方法］で［半自動］または［自動］を選択した場合に設定できます。
|
|
支持点数 （照明器具） |
照明器具のインサートの配置方法を選択します。［切替］ボタンでも切り替えられます。 ［配置方法］で［半自動］または［自動］を選択した場合に設定できます。
|
|
取付間隔（長辺） |
2点支持または4点支持でインサートを配置する場合に、インサートの配置間隔（長辺）を入力します。 ［照明器具］の［支持点数］で［2点支持］または［4点支持］を選択した場合に設定できます。 |
|
取付間隔（短辺） |
4点支持でインサートを配置する場合に、インサートの配置間隔（短辺）を入力します。 ［照明器具］の［支持点数］で［4点支持］を選択した場合に設定できます。 |
インサートを配置します。
［コマンドプロパティ］で以下の設定をしている場合を例に、ダクトへのインサートの配置方法を説明します。
- ［継手間隔］を「100」に設定
- ［余裕（2点支持）］を「100」に設定
インサートを配置するダクトをクリックします。
右クリックまたは［Enter］キーを押し、確定します。

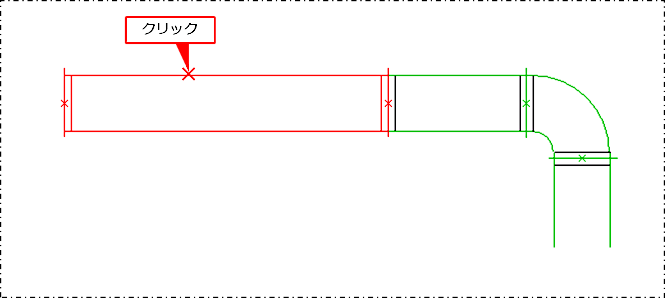

基準となるダクトをクリックします。
系統選択している場合は指示したダクトの直管が対象となります。

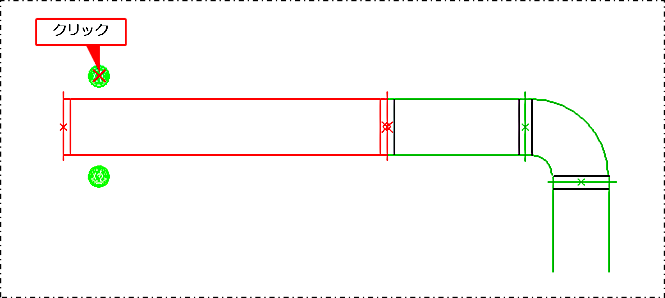

配置位置をクリックします。

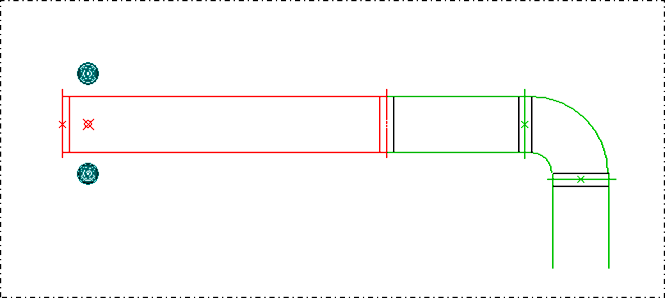

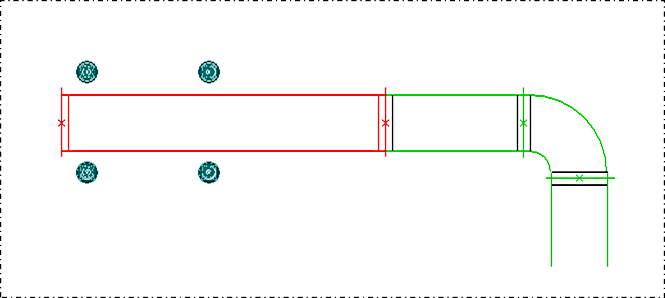

インサートが配置されます。
他の配置位置をクリックすると、続けてインサートが配置されます。
インサートを自動配置する
FILDER SiXで作図した配管、ダクト、ラック、照明器具など、設備情報がある部品に対して、自動でインサートを配置できます。
［インサート］コマンド（）をクリックして実行します。
|
コマンドの実行方法 |
［衛生］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ ［空調］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ ［ダクト］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ ［電気］タブ＞［スリーブ］プルダウンメニュー＞［インサート］ |

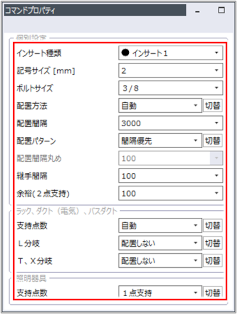

［コマンドプロパティ］が表示されます。
［配置方法］で［自動］を選択し、その他の項目を設定します。
| 項目 | 説明 |
|
インサート種類 |
配置するインサートの種類を以下の8種類から選択します。
|
|
記号サイズ［mm］ |
配置するインサートの半径を入力します。 プロッタ出力したときの実寸を入力します。 |
|
ボルトサイズ |
配置するインサートのボルトサイズを［3/8］［1/2］［5/8］から選択します。 |
|
配置方法 |
インサートの配置方法を選択します。［切替］ボタンでも切り替えられます。
［半自動］または［自動］で配置した場合は、以下のように配置されます。
|
|

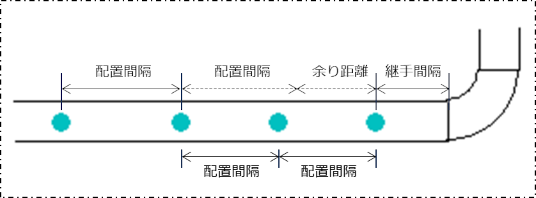

配置間隔 |
インサートの配置間隔を入力します。 ［配置方法］で［自動］を選択した場合に設定できます。
余り距離がある場合：
|
|
配置パターン |
インサートの配置パターンを［間隔優先］［均等割］から選択します。 ［配置方法］で［自動］を選択した場合に設定できます。 |
|
配置間隔丸め |
［配置パターン］で［均等割］を選択した場合の配置間隔を入力します。 ［配置方法］で［自動］を選択し、［配置パターン］で［均等割］を選択した場合に設定できます。 |
|
継手間隔 |
継手の接続点からインサートまでの距離を入力します。 ［配置方法］で［半自動］または［自動］を選択した場合に設定できます。
|
|
余裕（2点支持） |
角ダクトにインサートを配置する場合に、ダクトとインサートとの配置間隔を入力します。 ［配置方法］で［半自動］または［自動］を選択した場合に設定できます。
|
|
支持点数 （ラック、ダクト（電気）、バスダクト） |
ラック、ダクト（電気）、バスダクトのインサートの配置方法を選択します。［切替］ボタンでも切り替えられます。 ［配置方法］で［半自動］または［自動］を選択した場合に設定できます。
|
|
L分岐 |
L分岐へのインサートの配置方法を、［配置しない］［配置する］［中心に配置］から選択します。［切替］ボタンでも切り替えられます。 ［配置方法］で［自動］を選択した場合に設定できます。 |
|
T、X分岐 |
TまたはX分岐にインサートを配置するかどうかを選択します。［切替］ボタンでも切り替えられます。 ［配置方法］で［自動］を選択した場合に設定できます。 |
|
支持点数 （照明器具） |
照明器具のインサートの配置方法を選択します。［切替］ボタンでも切り替えられます。 ［配置方法］で［半自動］または［自動］を選択した場合に設定できます。
|
|
取付間隔（長辺） |
2点支持または4点支持でインサートを配置する場合に、インサートの配置間隔（長辺）を入力します。 ［照明器具］の［支持点数］で［2点支持］または［4点支持］を選択した場合に設定できます。 |
|
取付間隔（短辺） |
4点支持でインサートを配置する場合に、インサートの配置間隔（短辺）を入力します。 ［照明器具］の［支持点数］で［4点支持］を選択した場合に設定できます。 |
インサートを配置します。
［コマンドプロパティ］で以下の設定をしている場合を例に、ケーブルラックへのインサートの配置方法を説明します。
- ［余裕（2点支持）］を「100」に設定
- ［支持点数］で［2点支持］を選択
インサートを配置するラックを選択します。

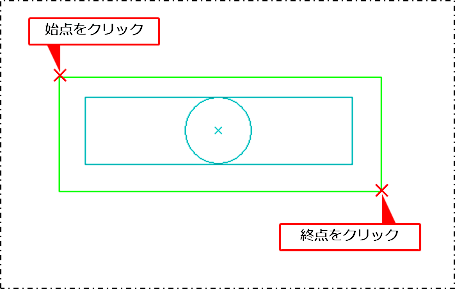

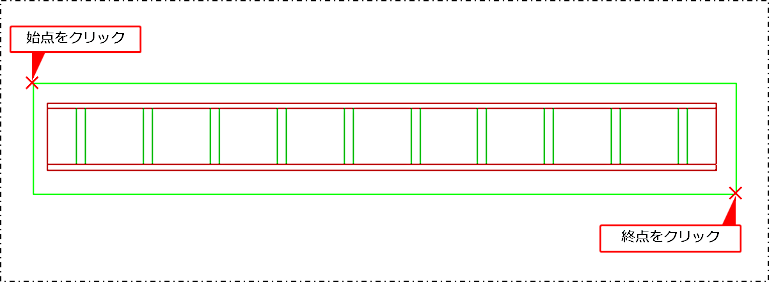

始点をクリックし、終点をクリックします。
右クリックまたは［Enter］キーを押し、確定します。

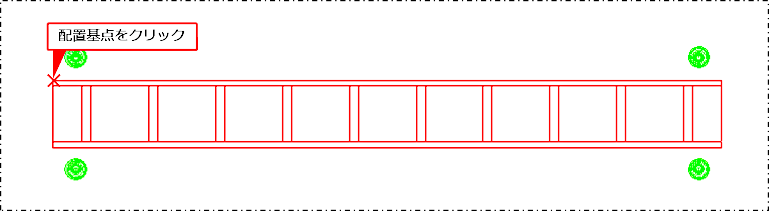

配置基点をクリックします。

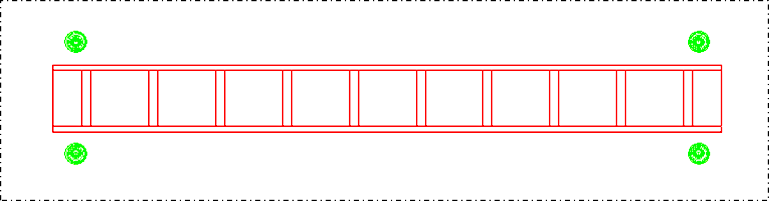

インサートが配置されます。
［コマンドプロパティ］で以下の設定をしている場合を例に、照明器具へのインサートの配置方法を説明します。
- ［支持点数］で［2点支持］を選択
- ［取付間隔（長辺）］を「600」に設定

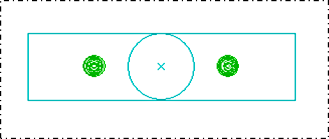

インサートを配置する照明器具を選択します。
右クリックまたは［Enter］キーを押し、確定します。
インサートが配置されます。
