墨出し位置のエクスポート
インサートやスリーブ、任意の点の座標データをCSVファイルで出力します。
［ツール］タブの［墨出し位置エクスポート］コマンド（
）をクリックして実行します。
［墨出し位置エクスポート］ダイアログが表示されます。
出力したい図形の種類を選択します。

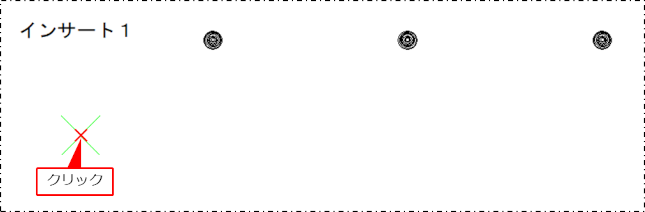

基準点をクリックします。
|
基準点が、原点（X座標0、Y座標0）となります。 |
座標データを出力する図形（または座標）をクリックします。
［墨出し位置エクスポート］ダイアログで[インサート]を選んだ場合は、インサートのみを選択できます。

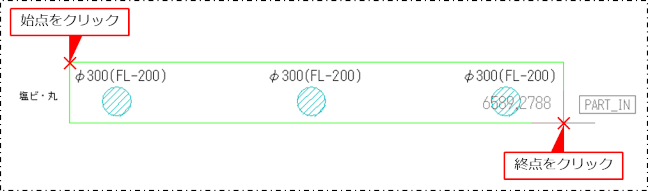

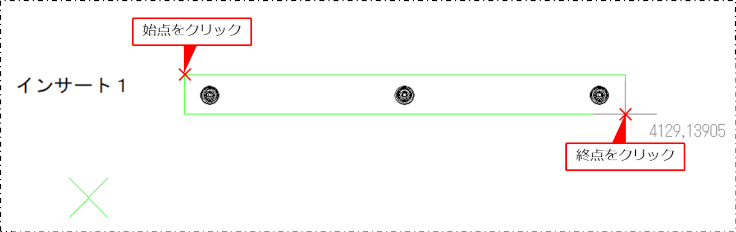

座標データを出力したいインサートを含むように範囲選択します。

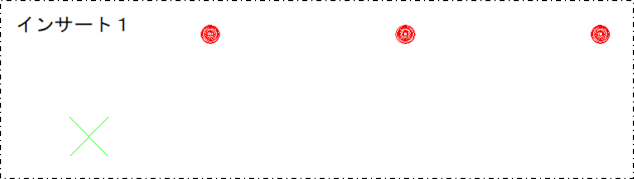

選択したインサートが強調表示されます。
追加で別のインサートを選択することや、［Shift］キーを押しながらクリックすれば選択解除することもできます。
右クリックまたは［Enter］キーを押し、確定します。
選んだ図形が確定されます。
|
確定した後に、他の部品種類に切り替えて選択を続けることができます。 |
［墨出し位置エクスポート］ダイアログで[スリーブ]を選んだ場合は、スリーブのみを選択できます。
座標データを出力したいスリーブを含むように範囲選択します。
選択したスリーブが強調表示されます。
追加で別のスリーブを選択することや、［Shift］キーを押しながらクリックすれば選択解除することもできます。
|
立方向のスリーブのみ選択できます。横方向のスリーブは選択できません。 |
右クリックまたは［Enter］キーを押し、確定します。
選んだ図形が確定されます。
|
確定した後に、他の部品種類に切り替えて選択を続けることができます。 |
［墨出し位置エクスポート］ダイアログで[任意の点]を選んだ場合は、図面上で任意の点を指定できます。
座標データを出力したい場所をクリックします。

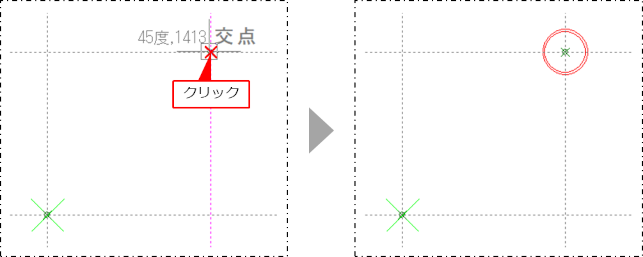

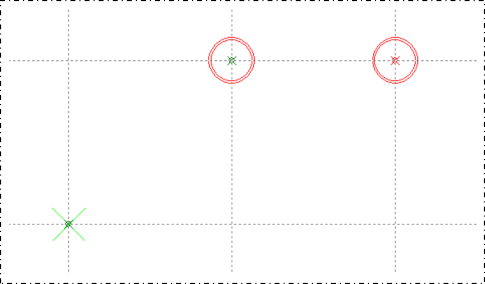

クリック位置にマーク(◎)が表示されます。
続けて任意の位置を指示することができます。
［Backspace］キーを押して選択解除することもできます。
|
指定した位置に表示されるマーク（◎）は図面を保存しても残りません。 |
|
他の部品種類に切り替えて選択を続けることができます。 |
右クリックまたは［Enter］キーを押し、確定します。

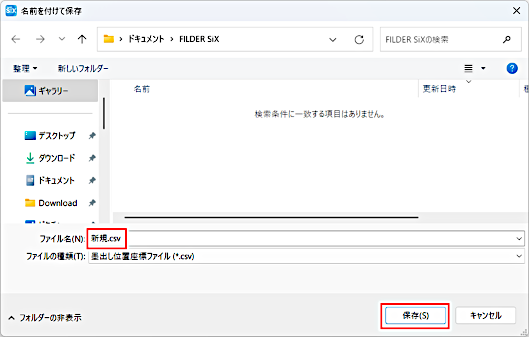

［名前を付けて保存］ダイアログが表示されます。
［ファイル名］を入力し、［保存］ボタンをクリックします。
墨出し位置座標ファイルが保存されます
|

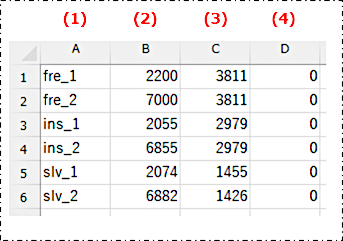

［墨出し位置エクスポート］で出力した場合の結果は以下のような内容になります。 1列目：部品名（インサートは「ins_」、スリーブは「slv_」、任意の点は「fre_」となり、 選択した順番で自動的に番号が割り振られます。） 2行目：X座標 3行目：Y座標 4行目：Z座標
|
|

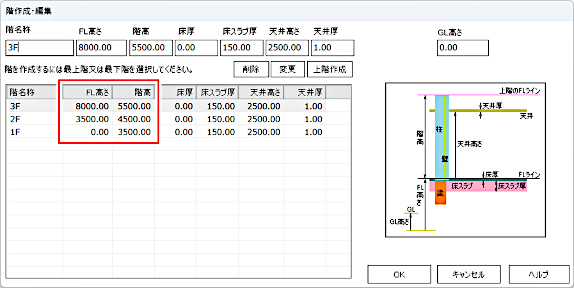

Z座標はシートの階設定に基づき下記の通り出力します。 －［インサート］を選択した場合 インサートが所属するシートに階設定が無い場合：0を出力します。 インサートが所属するシートに階設定がある場合：シートのFL高さ＋階高を出力します。 －［スリーブ］を選択した場合 1FL基準位置からのスリーブ高さ（上端）を出力します。 －［任意の点］を選択した場合 カレントシートに階設定が無い場合：0を出力します。 カレントシートに階設定がある場合：シートのFL高さ＋階高を出力します。 例：図面の「階作成・編集」が下記の設定になっている場合
1Fのインサート、任意の点のZ座標は → 0 + 3500 = 3500 2Fのインサート、任意の点のZ座標は → 3500 + 4500 = 8000 3Fのインサート、任意の点のZ座標は → 8000 + 5500 = 13500 |
