躯体に材質記号を設定する

壁、円弧壁、角柱、円柱に、材質を示す記号を追加します。また、追加した材質記号を削除します。

材質の種類は、コンクリート、ALC／PC、ブロック、軽量鉄骨の4種類です。

材質記号を追加する（材質付加）

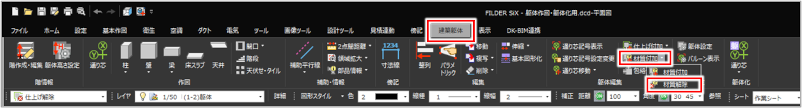

［建築躯体］タブの［材質付加］コマンド（）をクリックして実行します。

［材質付加］ダイアログが表示されます。

追加する材質の種類を選択し、［OK］ボタンをクリックします。

項目

説明

材質種類

追加する材質の種類を選択します。

［参照］ボタン

図面上の図形の材質を参照し、材質を追加する場合にクリックします。

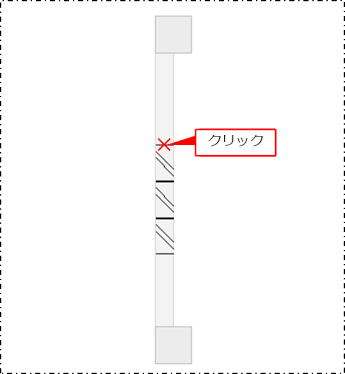

［参照］ボタンをクリックし、図面上の図形を選択すると、選択した図形の材質が［材質付加］ダイアログに反映されます。

［形状設定］ボタン

詳しい形状を設定する場合にクリックします。

［形状設定］ボタンをクリックすると、［材質種類］で選択した材質の種類に応じて、形状設定のダイアログが表示されます。

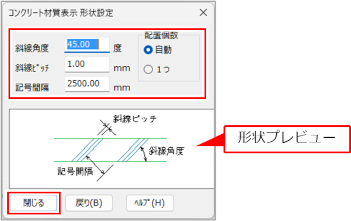

コンクリートまたはALC／PCの形状を設定し、［閉じる］ボタンをクリックします。

項目	説明
斜線角度	斜線の角度を入力します。
斜線ピッチ	斜線と斜線の間隔を入力します。
記号間隔	［配置個数］が［自動］の場合に、記号と記号の間隔を入力します。

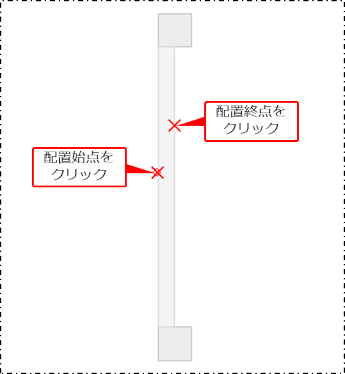

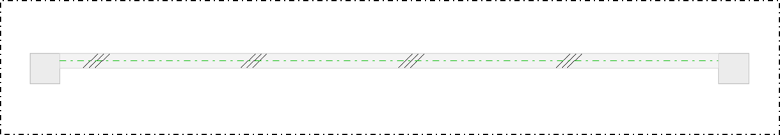

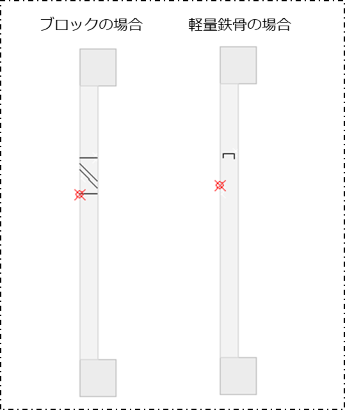

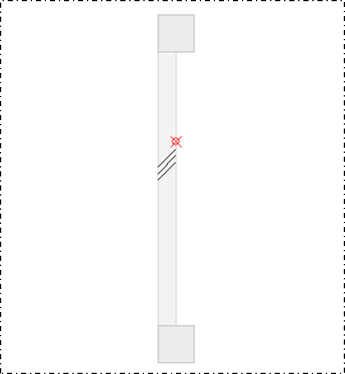

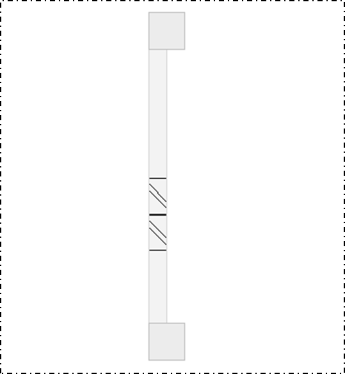

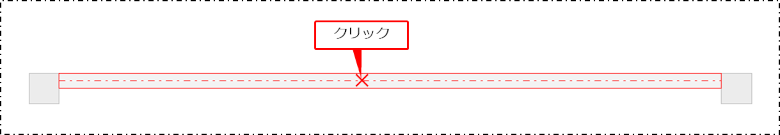

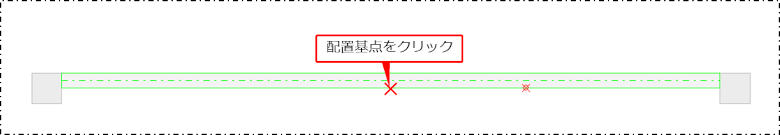

配置個数	配置方法を選択します。［自動］：［記号間隔］で設定した間隔で、指定した躯体部品の範囲に材質記号を自動配置する場合に選択します。［1つ］：指定した位置に材質記号を単独配置する場合に選択します。

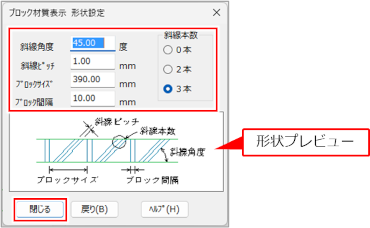

ブロックの形状を設定し、［閉じる］ボタンをクリックします。

項目	説明
斜線角度	［斜線本数］が［0本］以外の場合に、斜線の角度を入力します。
斜線ピッチ	［斜線本数］が［0本］以外の場合に、斜線と斜線の間隔を入力します。
ブロックサイズ	ブロックのサイズを入力します。
ブロック間隔	ブロックとブロックの間隔を入力します。
斜線本数	ブロックに表示する斜線の本数を選択します。

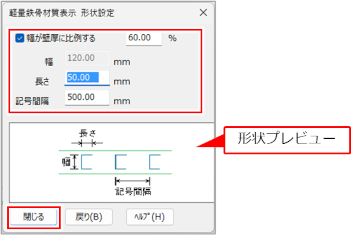

軽量鉄骨の形状を設定し、［閉じる］ボタンをクリックします。

項目	説明
幅が壁厚に比例する	記号の幅を配置する壁厚に比例させて作成する場合にチェックを付け、その割合（％）を入力します。
幅	［幅が壁厚に比例する］のチェックを外した場合に、鉄骨の幅を入力します。
長さ	鉄骨の長さを入力します。
記号間隔	記号と記号の間隔を入力します。
