階段に変換する

矩形を躯体の階段に変換します。

変換対象の図形がグループ化されている場合は、グループ化を解除してから操作してください。

線分が同一線上で構成されている場合は、1本の線とみなして処理されます。

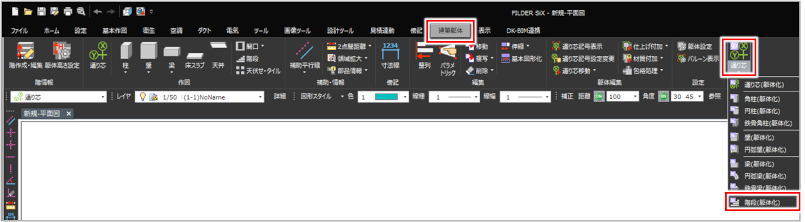

［建築躯体］タブの［通り芯］プルダウンメニューから［階段（躯体化）］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で作図方法を設定します。

項目	説明
階段種類	作図する階段の種類を［ストレート］［折り返し］［L字］から選択します。
配置モード	［指示範囲優先］を選択します。階段の配置領域を指定して作図します。［設定値優先］は使用しません。
反転	階段を反転して作図する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

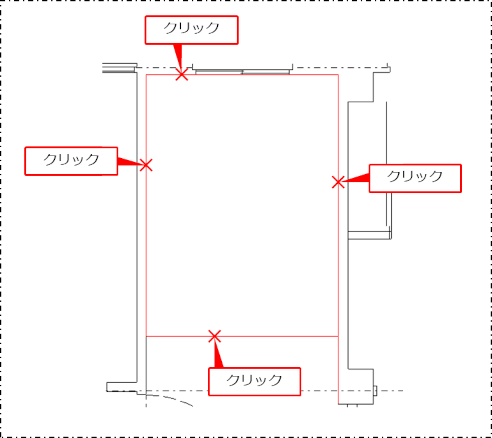

階段に変換する線分をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

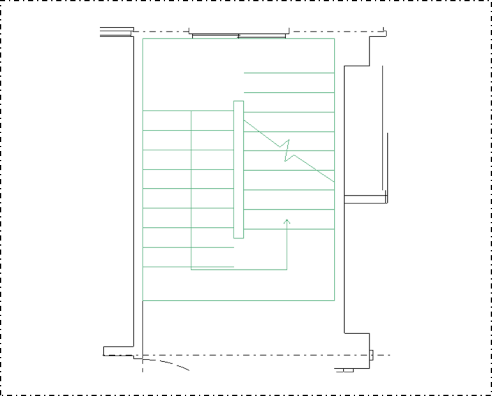

階段に変換されます。
