機器と冷媒配管・ドレン配管を自動で接続する（冷媒管自動接続、ドレン管自動接続）

メイン管、室外機、立管位置（PS）と室内機を接続する空調配管（冷媒配管、ドレン管配管）を、平面図上で自動生成できます。
ただし、配管を自動生成した場合も修正作業は必要となります。

機器と冷媒配管を自動で接続する

［空調］タブの［冷媒管自動接続］コマンド（）をクリックして実行します。

［冷媒管自動接続］ダイアログが表示されます。

配管の高さを設定します。

冷媒配管は単線表示のみ対応しているため、［単線表示］を選択します。

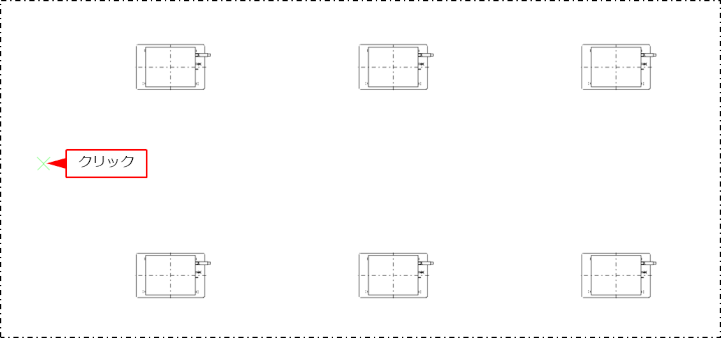

図面上の任意の位置をクリックします。

クリックした位置がメイン管の終端になります。

冷媒管、立管、室外機をクリックして接続先にすることもできます。

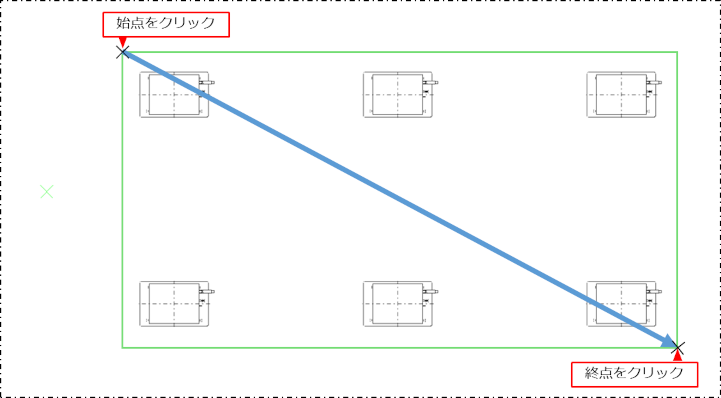

接続する機器をすべて選択して、右クリックまたは［Enter］キーを押し、確定します。

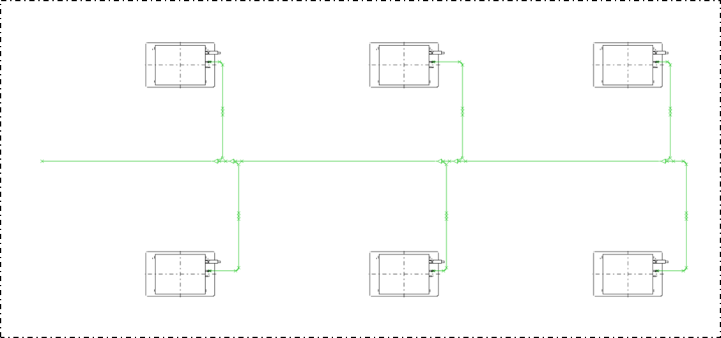

冷媒管が自動生成され、選択した機器が接続されます。

［空調］タブの［ドレン管自動接続］コマンド（）をクリックして実行します。

［ドレン管自動接続］ダイアログが表示されます。

必要に応じて、ドレン管の高さ、用途、単線か複線かを設定します。

項目	説明
高さ	ドレン管を配置する高さを入力します。
配管用途	ドレン管の用途を選択します。
単線/複線	作図する形状を［単線表示］または［複線表示］から選択します。
ドレンアップ高さ	ドレンアップの高さを入力します。
自由な曲り	ドレンアップ部の曲がりの半径を入力します。

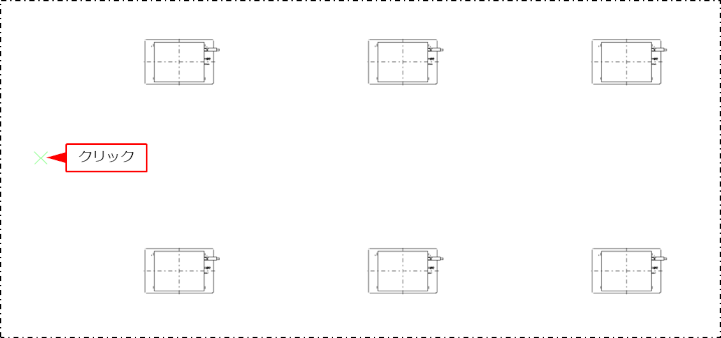

図面上の任意の位置をクリックします。

クリックした位置がメイン管の終端になります。

立管をクリックして接続先にすることもできます。

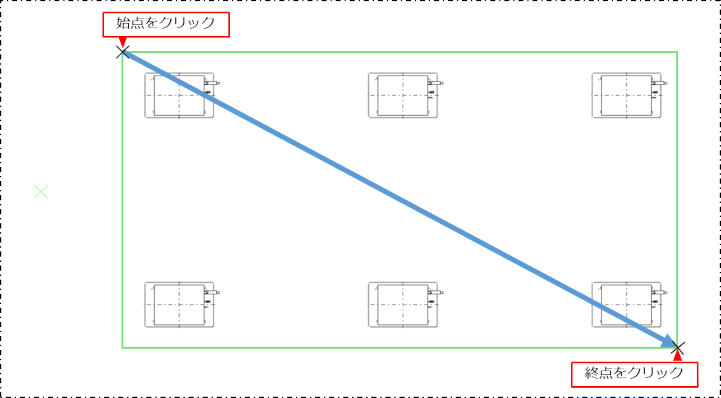

接続する機器をすべて選択して、右クリックまたは［Enter］キーを押し、確定します。

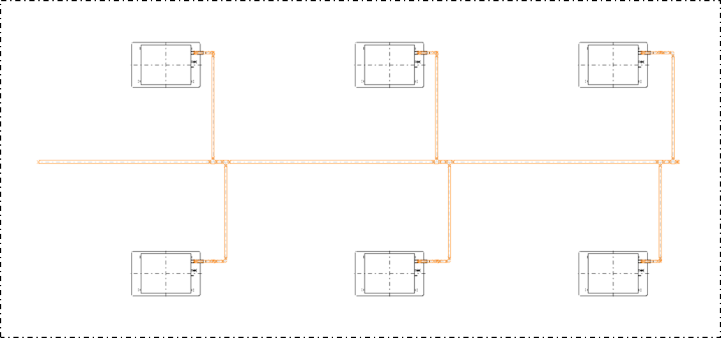

ドレン管が自動生成され、選択した機器が接続されます。
