配管をオフセット作図する

指定した配管や部品を、任意の数だけ、指定した間隔で複写（オフセット作図）できます。類似した多数の経路を作図する場合に便利です。

［基本作図］タブの［平行線］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］の［モード］で［配管オフセット］を選択します。

［コマンドプロパティ］の表示が配管オフセット作図用に切り替わります。

［オフセット］に複写する配管や部品の間隔を入力し、［個数］に複写する数を入力します。

複写する配管や部品をクリックします。

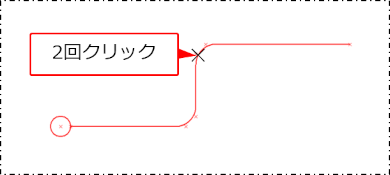

単体の部品や配管を選択する場合は1回、1つの系統を選択する場合は2回、全系統を選択する場合は3回クリックします。例として2回クリックして冷媒管を系統選択します。

右クリックまたは［Enter］キーを押し、確定します。

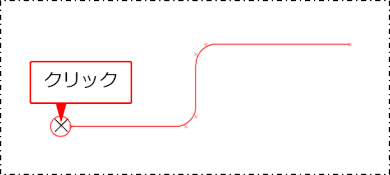

基点をクリックします。

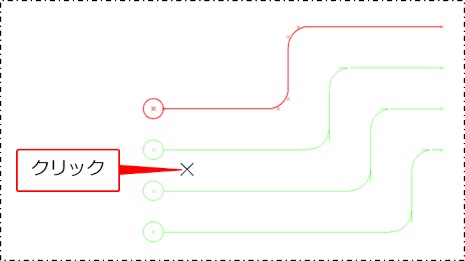

配置方向をクリックします。

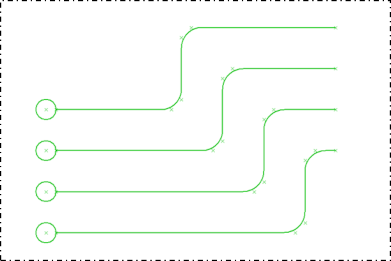

指定した数の配管や部品が、指定した間隔でオフセット作図されます。
