機器・器具の高さを変更する（機器・器具高さ変更）

作図済みの機器・器具およびスリーブの高さを変更します。

［機器・器具高さ変更］コマンド（）をクリックして実行します。

コマンドの実行方法

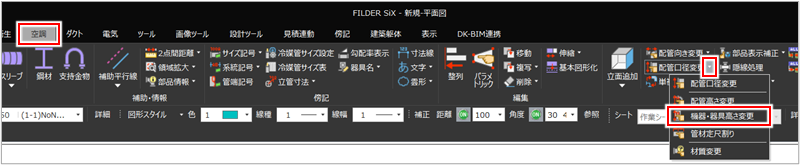

［衛生］タブ＞［配管口径変更］プルダウンメニュー＞［機器・器具高さ変更］

［空調］タブ＞［配管口径変更］プルダウンメニュー＞［機器・器具高さ変更］

高さを変更する機器・器具を選択します。

右クリックまたは［Enter］キーを押し、確定します。

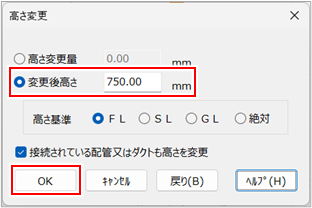

［高さ変更］ダイアログが表示されます。

［変更後高さ］を選択して、変更後の高さを入力し、［OK］ボタンをクリックします。

項目	説明
高さ変更量	現在の高さからの変更値を入力する場合に選択し、変更値を入力します。
変更後高さ	変更後の高さを入力する場合に選択し、高さを入力します。［高さ基準］からの高さの位置を設定します。
高さ基準	基準となる高さの位置を選択します。［変更後の高さ］で変更後の高さを入力した場合に設定できます。［FL］［SL］［GL］：躯体に設定されているFL・SL・GLを基準にする場合に選択します。［絶対］：図面全体の原点を基準にする場合に選択します。
接続されている配管又はダクトも高さを変更	機器・器具に接続している配管またはダクトを、機器・器具に応じて伸縮させる場合は、チェックを付けます。

機器・器具の高さが変更されます。

以下の方法でも機器・器具の高さを変更できます。
