複数の機器を一括で接続する

複数の機器と配管を一括して接続します。

［機器一括接続］コマンド（）をクリックして実行します。

コマンドの実行方法

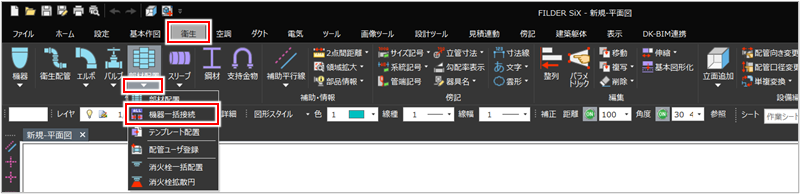

［衛生］タブ＞［部材配置］プルダウンメニュー＞［機器一括接続］

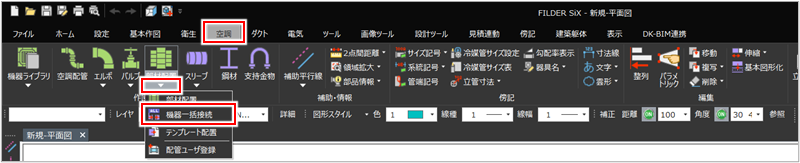

［空調］タブ＞［部材配置］プルダウンメニュー＞［機器一括接続］

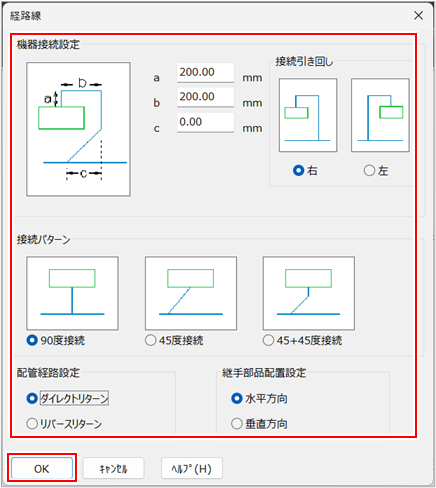

［経路線］ダイアログが表示されます。

機器接続を設定し、［OK］ボタンをクリックします。

項目	説明
機器接続設定	作図する経路線の各距離を入力します。　　［a］：機器の接続点から引き出す経路線の長さを入力します。機器の接続点の接続方向が、平面図上で横方向の場合に有効です。機器の接続点の接続方向側に接続する経路線がある場合は、機器から経路線までの距離よりも大きい値を入力すると、自動的にその距離の経路線が作図されます。［b］：［a］の経路線端点から、引き回し経路線を作図するときの長さを入力します。機器の接続点の接続方向が、平面図上で横方向の場合に有効です。［a］の長さが設定されていない場合は、入力値は無効となります。［c］：90°で接続する地点からの接続点の移動距離を入力します。［接続パターン］を［45＋45度接続］にする場合に有効です。距離が入力されていないと［接続パターン］が［90度接続］になります。
接続引き回し	機器の接続点を基準とし、経路線の引き回し方向を選択します。
接続パターン	指定する経路線への接続部分のパターンを選択します。［45度接続］［45＋45度接続］を選択した場合の45°経路線の向きは、指定する経路線の流れ方向と主用途により決定します。

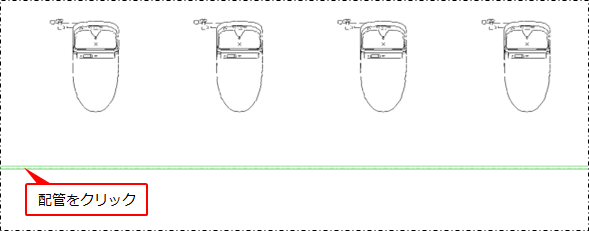

経路線となる配管をクリックします。

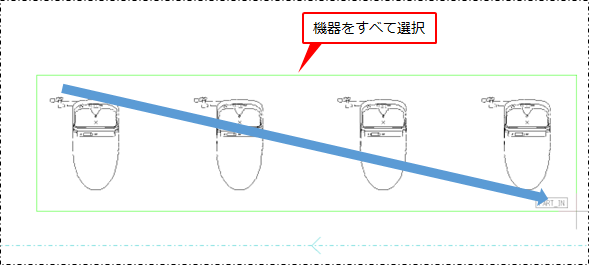

接続する機器をすべて選択して、右クリックまたは［Enter］キーを押し、確定します。

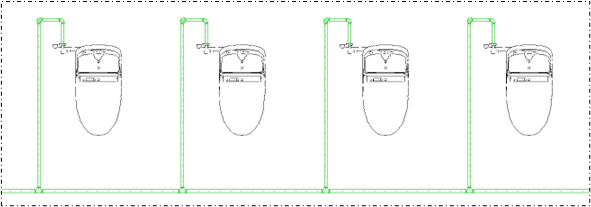

各機器の接続点と配管が一括接続されます。

メイン管と機器の高さが異なる場合は、接続時に自動で調整されます。

調整を行う高さの差は、［設定］タブで［環境設定］コマンドをクリックして、［高さ補正］をクリックし、［微調整行う高さの差］で設定できます。
