ビューポートを作成する

作業空間で作図した図形の一部をビューポートで抜き出してレイアウトに配置します。

ビューポートで表示している図形は、作業空間で編集します。編集した内容は、すべてのビューポートに反映されます。

ビューポートでは、スケールや大きさ、表示・非表示などを設定できます。1つのレイアウトに複数のビューポートを配置できます。

ビューポートを立面で配置することもできます。

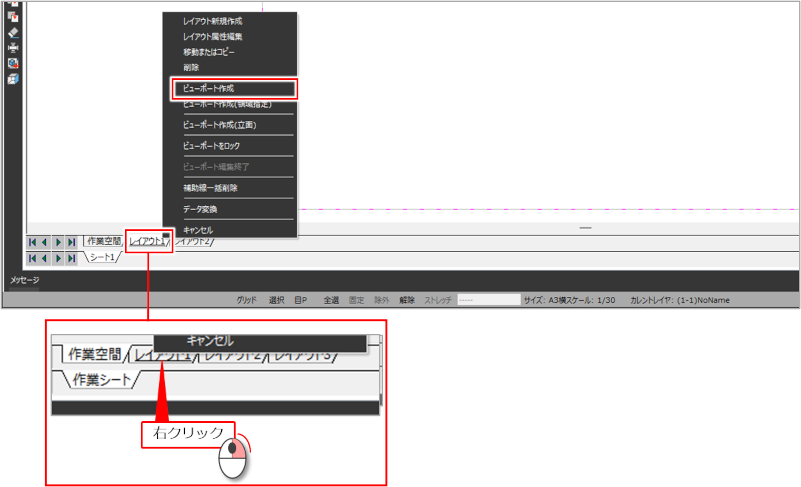

ビューポートを作成するレイアウトのタブを右クリックし、メニューから［ビューポート作成］をクリックします。

［ビューポート作成］ダイアログが表示されます。

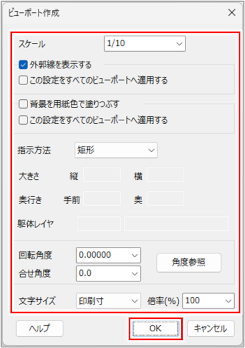

ビューポートのスケール、指示方法、文字サイズなどを設定し、［OK］ボタンをクリックします。

項目	説明
スケール	ビューポートの配置スケールを入力します。
外郭線を表示する	ビューポートに囲い線を表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［外郭線を表示する］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
背景を用紙色で塗りつぶす	ビューポートの背景を、用紙の色で塗りつぶして表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［背景を用紙色で塗りつぶす］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
指示方法	ビューポートの範囲を指示する方法を選択します。［矩形］：1点目と対角線上の2点目をクリックし、矩形で指示する場合に選択します。［ポリライン］：複数点をクリックし、多角形で指示する場合に選択します。［円］：円の中心点と外周点の2点をクリックし、丸型で指示する場合に選択します。
大きさ	設定できません。
奥行き	設定できません。
躯体レイヤ	設定できません。
回転角度	ビューポートの図形を回転させて表示する場合に、回転角度を入力します。
［角度参照］ボタン	図面上の回転角度を読み取る場合にクリックします。［角度参照］ボタンをクリックしてから、図面上の図形をクリックすると、その図形の角度が［回転角度］に反映されます。
合せ角度	［角度参照］ボタンで読み取った角度に対して、さらに傾ける角度を入力します。
文字サイズ	ビューポートの文字と矢印のサイズを選択します。［印刷寸］：作業空間と同じサイズで表示する場合に選択します。［実寸］：作業空間とビューポートとのスケール比のサイズで表示する場合に選択します。例えば、作業空間のスケールが「1/100」、ビューポートのスケールが「1/50」の場合は、文字サイズが2倍の大きさになります（スケールの比率で大きさが変わります）。
倍率（%）	［文字サイズ］が［印刷寸］の場合に、文字・矢印サイズの倍率を入力します。倍率をかけて大きさを調整できます。

画面が作業空間に移動します。

タブを変更すると、ビューポートの作成がキャンセルされます。

レイアウトに配置するビューポートの大きさ・形を選択します。

ここでは、［指示方法］を［矩形］に設定した場合の選択方法を例に説明します。

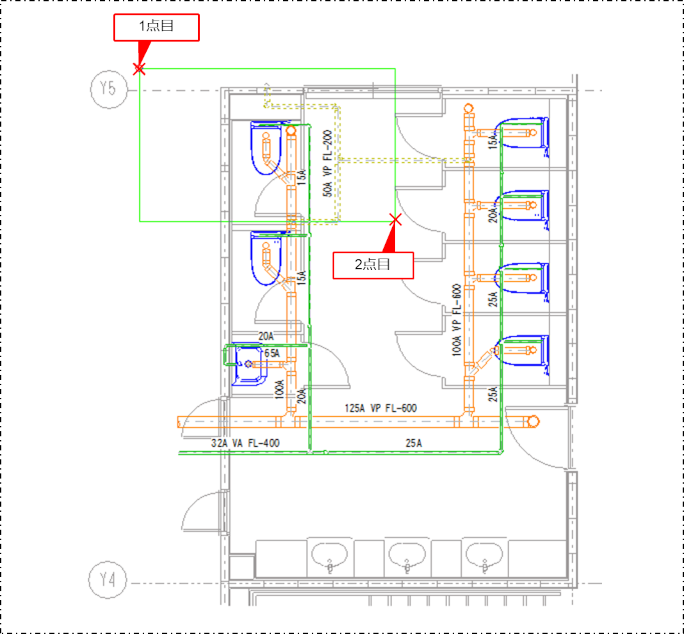

1点目をクリックしてから、2点目をクリックして選択します。

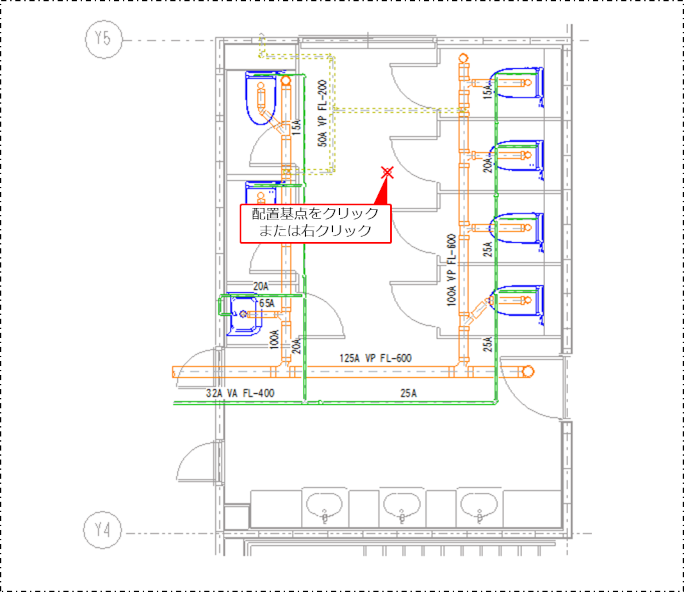

ビューポートの配置基点をクリックします。

基点を指示しない場合は、右クリックまたは［Enter］キーを押し、確定します。その場合、基点は選択範囲を指示した最後の点となります。

選択範囲が確定し、画面がレイアウトに戻ります。

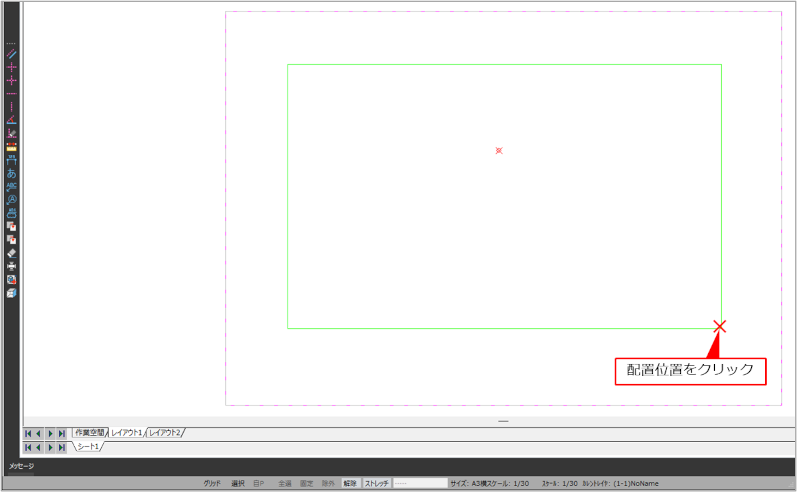

配置位置をクリックします。

レイアウトにビューポートが配置されます。

ビューポートの配置領域を指定して作成する

レイアウト空間にあらかじめ配置した枠内に収まるようにビューポートを作成することもできます。

指定した領域に最大限の範囲のビューポートを作成する

スケールは指定せずに、領域指定してビューポートを作成します。

ビューポートを作成するレイアウトのタブを右クリックし、メニューから［ビューポート作成（領域指定）］をクリックします。

［ビューポート作成］ダイアログが表示されます。

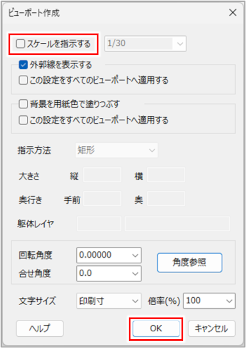

［スケールを指示する］のチェックを外し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
スケールを指示する	ビューポートの配置スケールを入力します。
外郭線を表示する	ビューポートに囲い線を表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［外郭線を表示する］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
背景を用紙色で塗りつぶす	ビューポートの背景を、用紙の色で塗りつぶして表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［背景を用紙色で塗りつぶす］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
指示方法大きさ奥行き躯体レイヤ	設定できません。
回転角度	ビューポートの図形を回転させて表示する場合に、回転角度を入力します。
［角度参照］ボタン	図面上の回転角度を読み取る場合にクリックします。［角度参照］ボタンをクリックしてから、図面上の図形をクリックすると、その図形の角度が［回転角度］に反映されます。
合せ角度	［角度参照］ボタンで読み取った角度に対して、さらに傾ける角度を入力します。
文字サイズ	ビューポートの文字と矢印のサイズを選択します。［印刷寸］：作業空間と同じサイズで表示する場合に選択します。［実寸］：作業空間とビューポートとのスケール比のサイズで表示する場合に選択します。例えば、作業空間のスケールが「1/100」、ビューポートのスケールが「1/50」の場合は、文字サイズが2倍の大きさになります（スケールの比率で大きさが変わります）。
倍率（%）	［文字サイズ］が［印刷寸］の場合に、文字・矢印サイズの倍率を入力します。倍率をかけて大きさを調整できます。

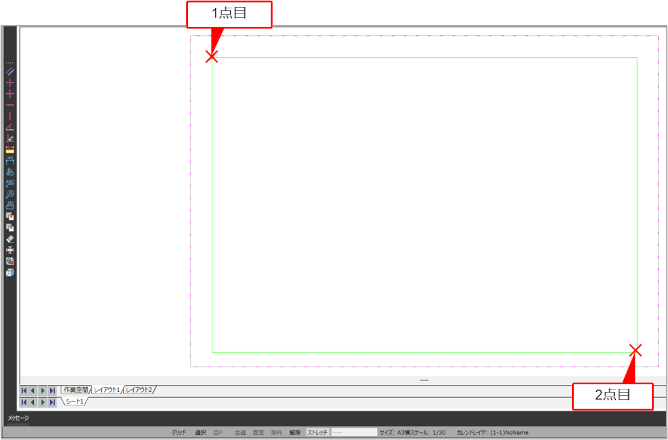

ビューポートを配置する領域を選択します。

1点目をクリックしてから、2点目をクリックして選択します。

領域を指定します。

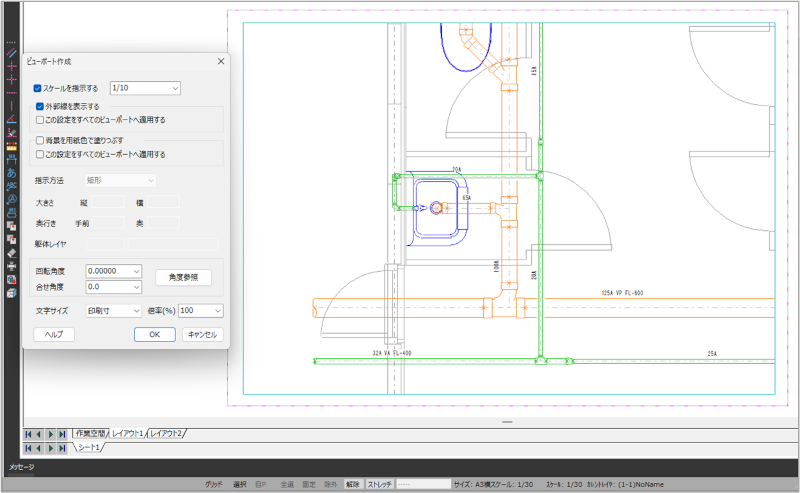

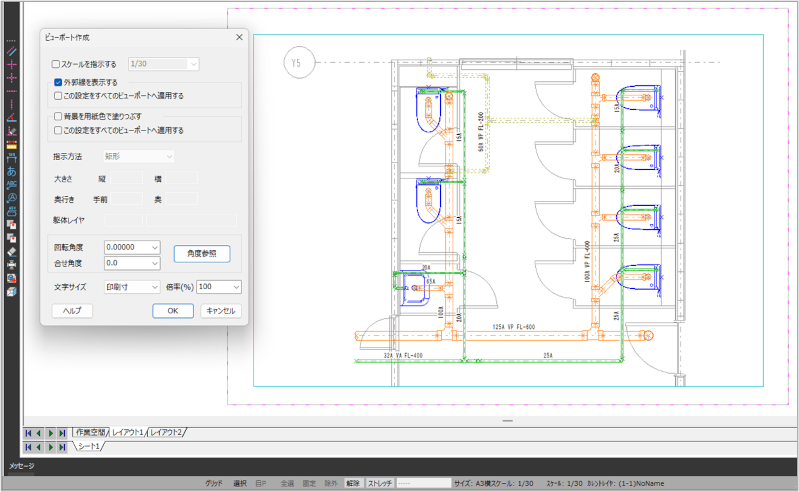

指定した領域にビューポートが配置されます。レイアウトに戻り、［ビューポート作成］ダイアログが表示されます。

終了する場合は［キャンセル］ボタンをクリックします。

続けてビューポート作成する場合は、手順2から操作を行います。

指定した領域にスケールを指示してビューポートを作成する

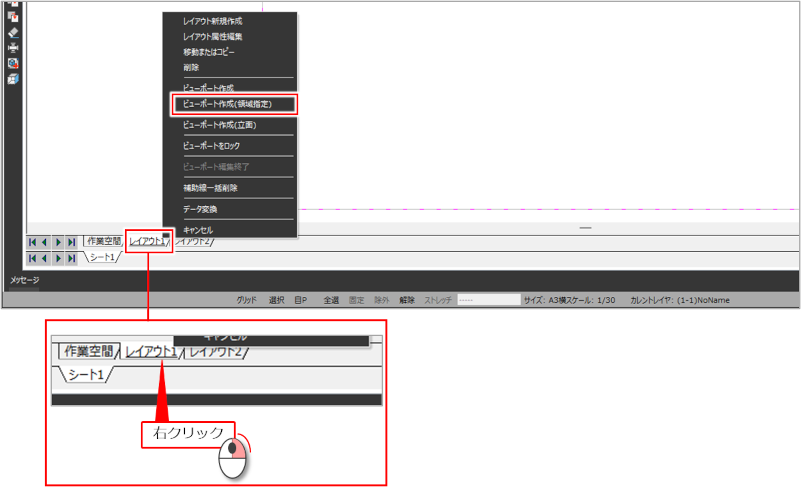

ビューポートを作成するレイアウトのタブを右クリックし、メニューから［ビューポート作成（領域指定）］をクリックします。

［ビューポート作成］ダイアログが表示されます。

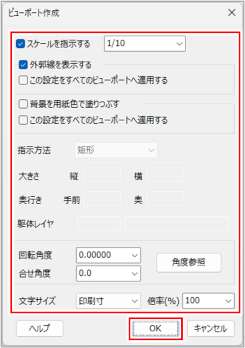

ビューポートのスケール、指示方法、文字サイズなどを設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
スケールを指示する	ビューポートの配置スケールを入力します。
外郭線を表示する	ビューポートに囲い線を表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［外郭線を表示する］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
背景を用紙色で塗りつぶす	ビューポートの背景を、用紙の色で塗りつぶして表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［背景を用紙色で塗りつぶす］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
指示方法大きさ奥行き躯体レイヤ	設定できません。
回転角度	ビューポートの図形を回転させて表示する場合に、回転角度を入力します。
［角度参照］ボタン	図面上の回転角度を読み取る場合にクリックします。［角度参照］ボタンをクリックしてから、図面上の図形をクリックすると、その図形の角度が［回転角度］に反映されます。
合せ角度	［角度参照］ボタンで読み取った角度に対して、さらに傾ける角度を入力します。
文字サイズ	ビューポートの文字と矢印のサイズを選択します。［印刷寸］：作業空間と同じサイズで表示する場合に選択します。［実寸］：作業空間とビューポートとのスケール比のサイズで表示する場合に選択します。例えば、作業空間のスケールが「1/100」、ビューポートのスケールが「1/50」の場合は、文字サイズが2倍の大きさになります（スケールの比率で大きさが変わります）。
倍率（%）	［文字サイズ］が［印刷寸］の場合に、文字・矢印サイズの倍率を入力します。倍率をかけて大きさを調整できます。

ビューポートを配置する領域を選択します。

1点目をクリックしてから、2点目をクリックして選択します。

画面が作業空間に移動し、矩形の仮表示が表示されます。

矩形の大きさは、設定したスケールに従って変わります。

タブを変更すると、ビューポートの作成がキャンセルされます。

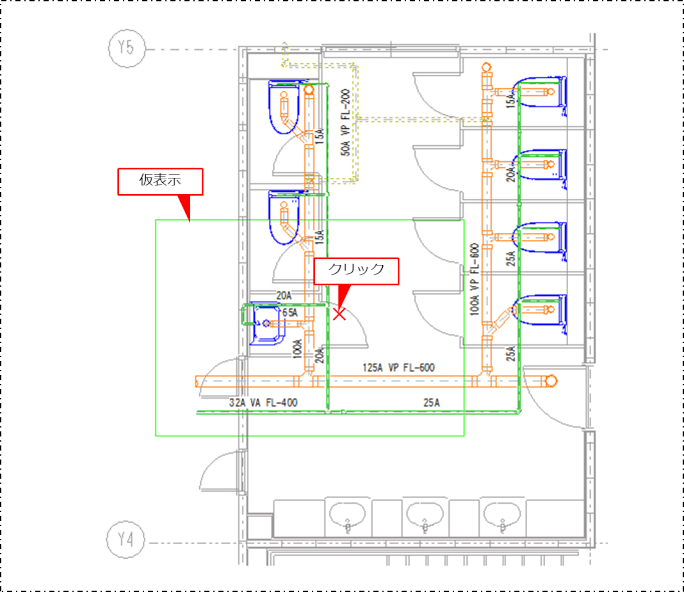

ビューポートで表示する位置に矩形の仮表示を移動し、クリックします。

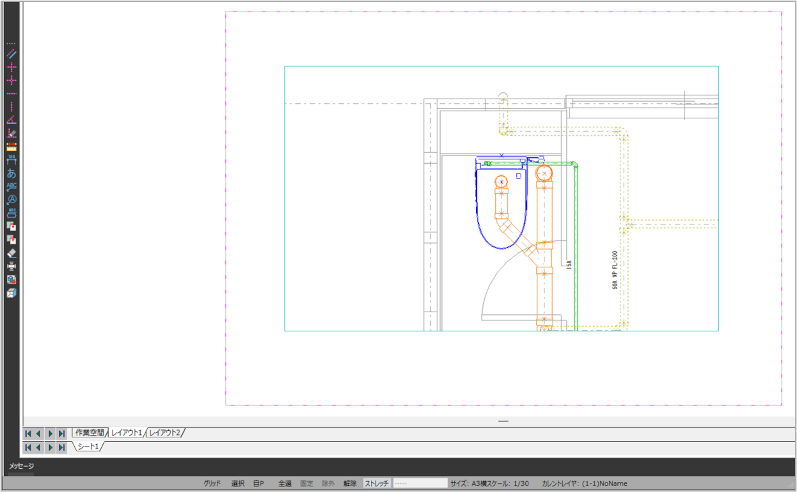

指定した領域にビューポートが配置されます。レイアウトに戻り、［ビューポート作成］ダイアログが表示されます。

終了する場合は［キャンセル］ボタンをクリックします。

続けてビューポート作成する場合は、手順2から操作を行います。

立面のビューポートを作成する

視点（正面、背面、側面）を指定し、ビューポートを立面で配置します。

ここでは、例として、［作業空間］タブで平面図の横に立面のビューポートを配置する方法を説明します。

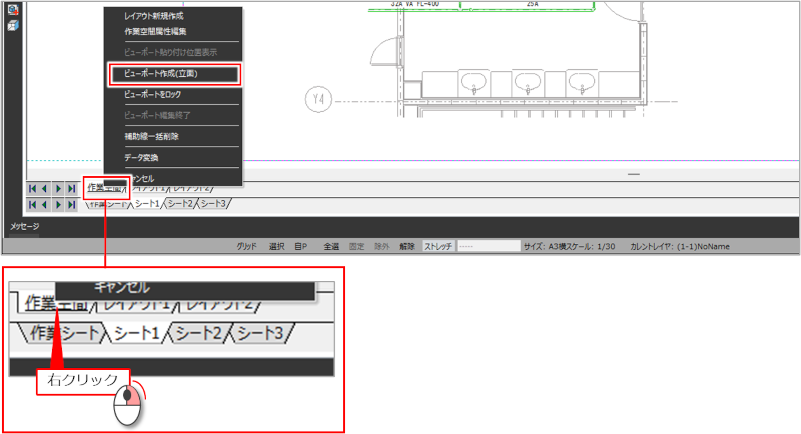

［作業空間］タブを右クリックし、メニューから［ビューポート作成（立面）］をクリックします。

［ビューポート作成］ダイアログが表示されます。

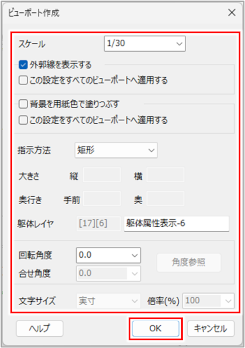

ビューポートのスケール、指示方法、文字サイズなどを設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
スケール	ビューポートの配置スケールを入力します。
外郭線を表示する	ビューポートに囲い線を表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［外郭線を表示する］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
背景を用紙色で塗りつぶす	ビューポートの背景を、用紙の色で塗りつぶして表示する場合にチェックを付けます。
この設定をすべてのビューポートへ適用する	［背景を用紙色で塗りつぶす］の設定を、既に配置しているすべてのビューポートに適用する場合にチェックを付けます。
指示方法	ビューポートを配置する位置の指示方法を選択します。［矩形］：1点目と対角線上の2点目をクリックし、矩形で指示する場合に選択します。［ポリライン］：複数点をクリックし、多角形で指示する場合に選択します。［円］：円の中心点と外周点の2点をクリックし、丸型で指示する場合に選択します。
大きさ	設定できません。
奥行き	設定できません。
躯体レイヤ	［立面追加］ダイアログで［躯体属性表示］にチェックを付けた場合に、左側のボックスには、グループ番号「17」とレイヤ番号「1」が表示されます。右側のボックスには、躯体線分のレイヤ名称を入力します。躯体レイヤには、グループ番号「17」以上の空きレイヤが自動的に割り当てられます。
回転角度	ビューポートの図形を回転させて表示する場合に、回転角度を入力します。
［角度参照］ボタン	図面上の回転角度を読み取る場合にクリックします。［角度参照］ボタンをクリックしてから、図面上の図形をクリックすると、その図形の角度が［回転角度］に反映されます。
合せ角度	［角度参照］ボタンで読み取った角度に対して、さらに傾ける角度を入力します。
文字サイズ	ビューポートの文字と矢印のサイズを選択します。［印刷寸］：ビューポートの文字と矢印のサイズを、作業空間と同じサイズで表示する場合に選択します。［実寸］：作業空間とビューポートとのスケール比のサイズで表示する場合に選択します。例えば、作業空間のスケールが「1/100」、ビューポートのスケールが「1/50」の場合は、文字サイズが2倍の大きさになります（スケールの比率で大きさが変わります）。
倍率（%）	［文字サイズ］が［印刷寸］の場合に、文字・矢印サイズの倍率を入力します。倍率をかけて大きさを調整できます。

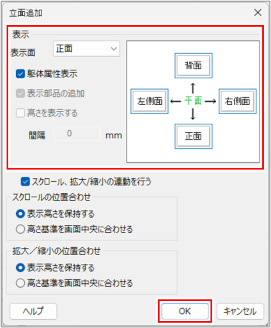

［立面追加］ダイアログが表示されます。

ビューポートの表示面を設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
表示面	表示する面を選択します。右側の図中のボタンをクリックして選択することもできます。
躯体属性表示	立面に躯体属性を表示する場合にチェックを付けます。チェックを付けると、［ビューポート作成］ダイアログの［躯体レイヤ］にグループ番号「17」とレイヤ番号「1」が表示され、躯体線分のレイヤ名称を設定できます。
表示部品の追加	平面図に作図されている部品を、立面図に表示する場合にチェックを付けます。チェックが付いた状態で、設定を変更できません。
高さを表示する	設定できません。
間隔	設定できません。
スクロール、拡大／縮小の連動を行う	立平面連動状態にある2つのウィンドウの拡大率と表示位置を、自動的に合わせる場合にチェックを付けます。この設定は、立面ビューポートには反映されません。
スクロールの位置合わせ拡大／縮小の位置合わせ	スクロールの位置、および拡大／縮小の位置を合わせる基準を選択します。［表示高さを保持する］：立面図の高さ方向の表示位置を、直前の表示状態で保持する場合に選択します。［高さ基準を画面中央にあわせる］：立面図の高さ方向の表示位置を、高さ基準線が画面の縦方向の中央となる位置にする場合に選択します。この設定は、立面ビューポートには反映されません。

画面が作業空間に移動します。

タブを変更すると、ビューポートの作成がキャンセルされます。

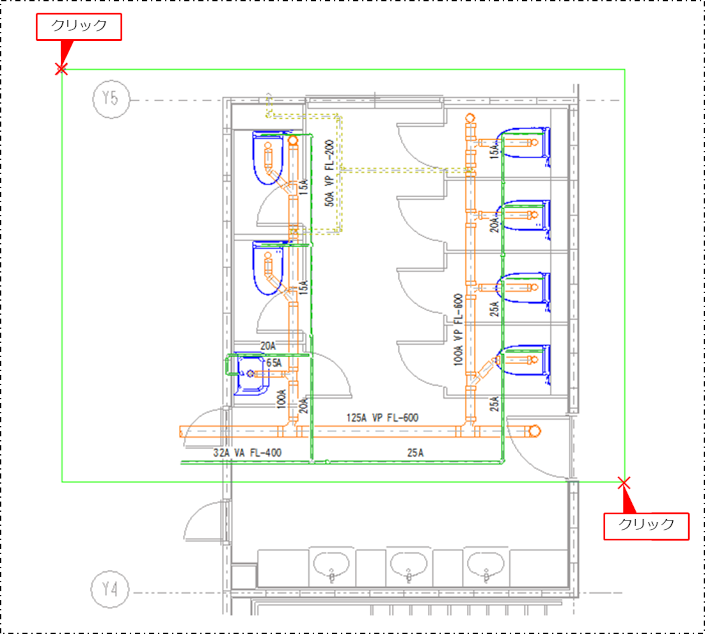

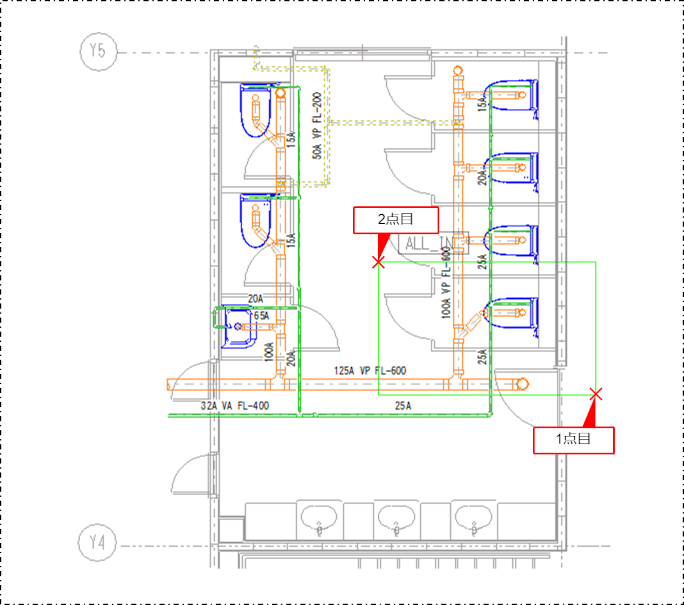

立面配置する範囲を選択します。

1点目をクリックしてから、2点目をクリックして選択します。

右クリックまたは［Enter］キーを押し、確定します。

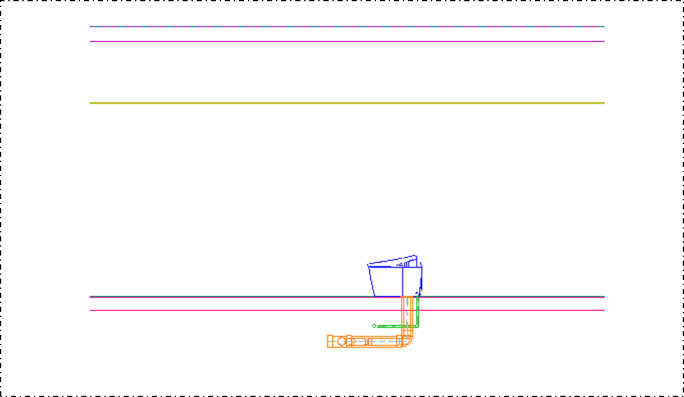

指定した範囲の立面図が表示されます。

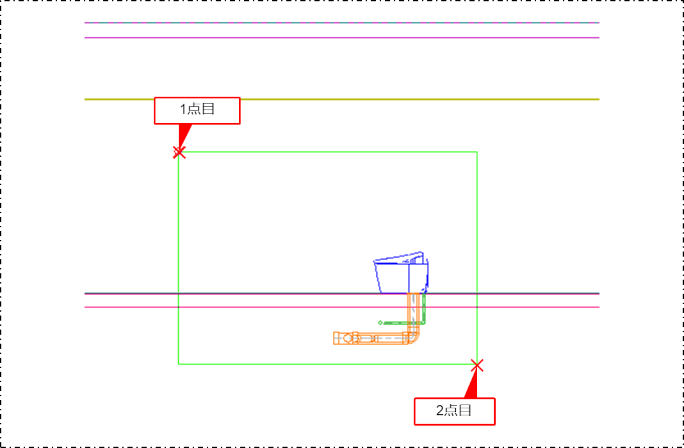

ビューポートに表示する範囲を選択します。

1点目をクリックしてから、2点目をクリックして選択します。

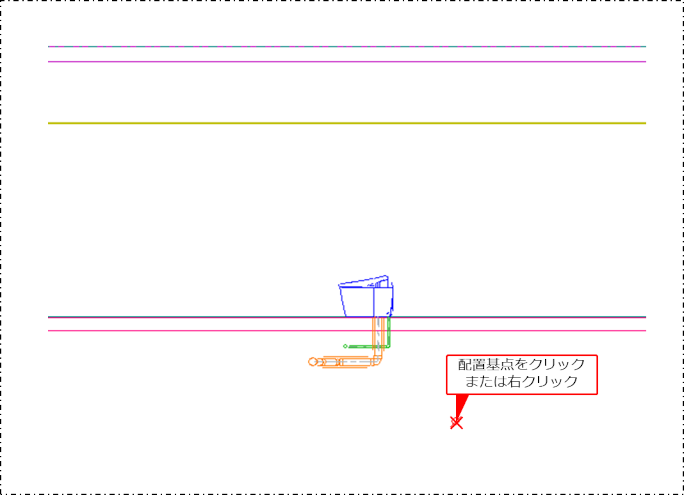

ビューポートの配置基点をクリックします。

基点を指示しない場合は、右クリックまたは［Enter］キーを押し、確定します。その場合、基点は選択範囲を指示した最後の点となります。

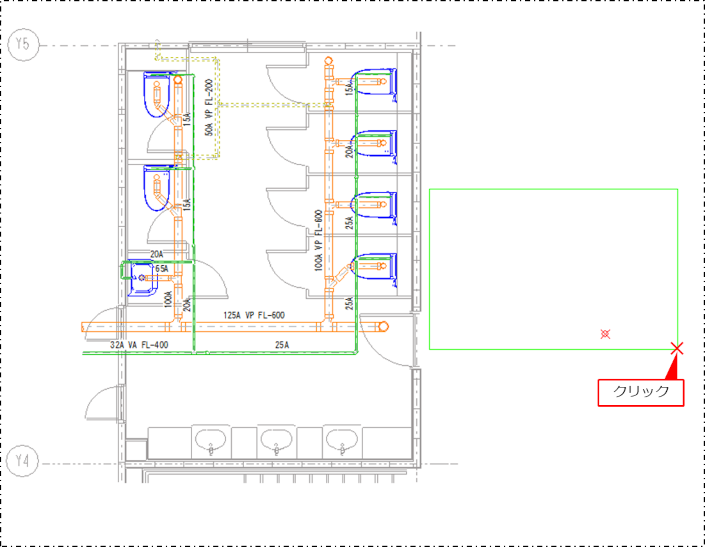

配置位置をクリックします。

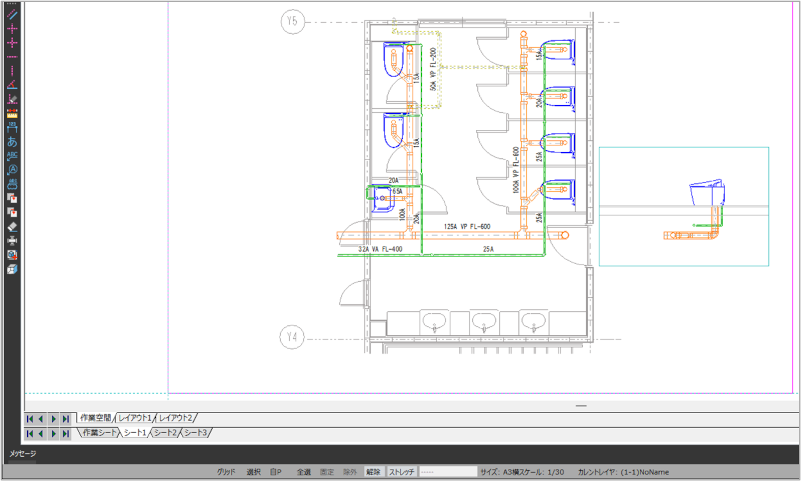

作業空間に立面のビューポートが配置されます。
