レイアウトを新規作成する

レイアウトを新規に作成します。

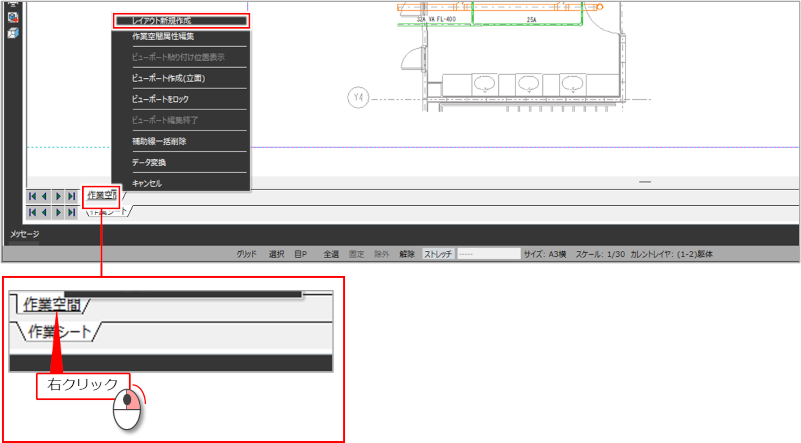

［作業空間］タブを右クリックし、メニューから［レイアウト新規作成］をクリックします。

［レイアウト新規作成］ダイアログが表示されます。

既に作成されているレイアウトのタブを右クリックし、メニューから［レイアウト新規作成］をクリックしても［レイアウト新規作成］ダイアログを表示できます。

名称、用紙サイズ、作図スケールを設定し、［OK］ボタンをクリックします。

項目	説明
名称	レイアウトの名称を入力します。
図面の用紙サイズを使用する	作業空間と同じ用紙サイズを使用する場合にチェックを付けます。作業空間と同じ用紙サイズを使用しない場合は、チェックを外し、［種類］［方向］［大きさ］を設定します。
種類	作成するレイアウトの用紙のサイズを選択します。任意の用紙サイズを設定する場合は、［自由］を選択します。
方向	用紙の方向を選択します。
大きさ	［種類］で［自由］を選択した場合に、用紙の縦横のサイズを入力します。
作図スケール	レイアウトに直接作図する図形のスケールを入力します。ビューポートのスケールとは異なります。

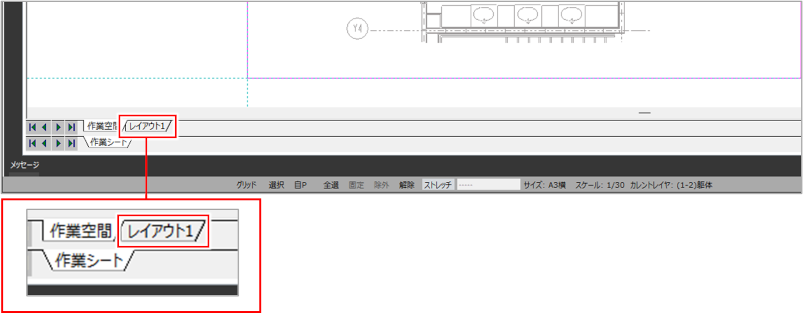

レイアウトが作成されます。

［レイアウト制御］ダイアログでレイアウトを作成する

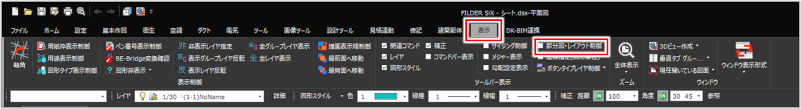

［表示］タブの［部分図・レイアウト制御］にチェックを付けます。

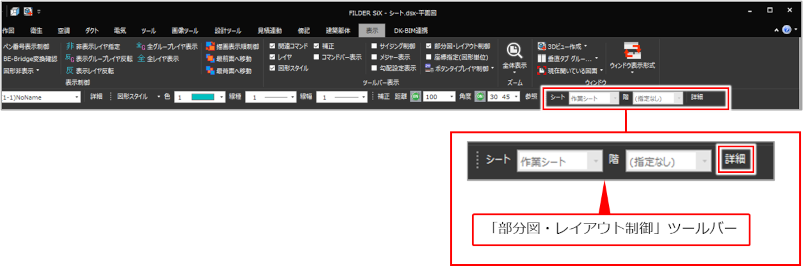

「部分図・レイアウト制御」ツールバーが表示されます。

［詳細］ボタンをクリックします。

［シート・部分図制御］ダイアログが表示されます。

前回、［レイアウト制御］ダイアログを表示し、［OK］ボタンをクリックしてダイアログを閉じた場合は、［レイアウト制御］ダイアログが表示されます。この場合は手順4に進んでください。

図面上で右クリックし、メニューから［レイアウト／シート・部分図制御］をクリックしても、［シート・部分図制御］ダイアログを表示できます。

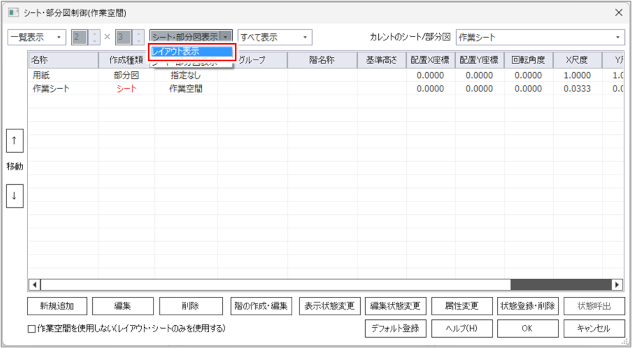

「レイアウト表示／シート・部分図表示」のプルダウンメニューから［レイアウト表示］を選択します。

図面内のレイアウトが一覧表示されます。ダイアログ名が［レイアウト制御］に変わります。

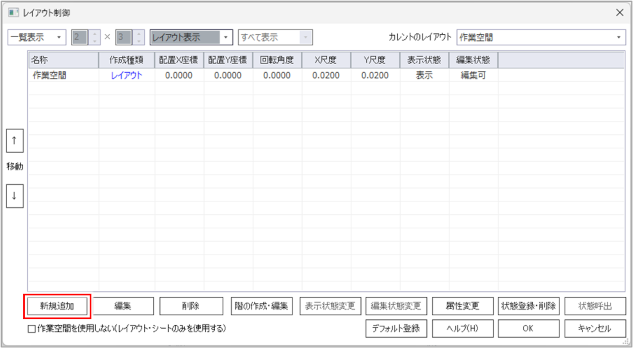

［新規追加］ボタンをクリックします。

［新規作成］ダイアログが表示されます。

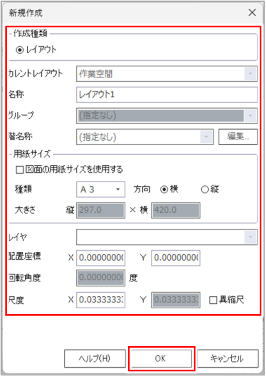

名称、用紙サイズ、尺度などを設定し、［OK］ボタンをクリックします。

項目	説明
作成種類	［レイアウト］が選択されています。
カレントレイアウト	レイアウトの場合は設定できません。
名称	レイアウトの名称を入力します。
グループ	レイアウトの場合は設定できません。
階名称	レイアウトの場合は設定できません。
図面の用紙サイズを使用する	作業空間と同じ用紙サイズを使用する場合にチェックを付けます。作業空間と同じ用紙サイズを使用しない場合は、チェックを外し、［種類］［方向］［大きさ］を設定します。
種類	作成するレイアウトの用紙のサイズを選択します。任意の用紙サイズを設定する場合は、［自由］を選択します。
方向	用紙の方向を選択します。
大きさ	［種類］で［自由］を選択した場合に、用紙の縦横のサイズを入力します。
レイヤ	レイアウトの場合は設定できません。
配置座標	レイアウトの場合は設定できません。
回転角度	レイアウトの場合は設定できません。
尺度	X尺度とY尺度を入力します。レイアウトに直接作図する図形の尺度を入力します。ビューポートのスケールとは異なります。 X尺度を入力すると、Y尺度も同じ値に設定されます。異なる縮尺にする場合は、［異縮尺］にチェックを付け、Y尺度を入力します。

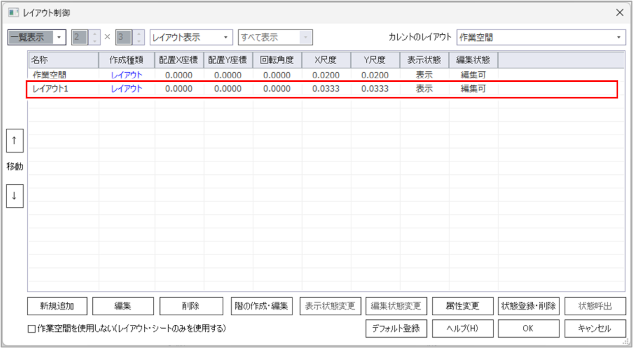

レイアウトが作成されます。
