パナソニック社の照明器具データを使用するための準備（Luminous Planner）
Luminous Plannerは、パナソニック社の提供する照明設計アプリケーションソフトです。FILDER SiXと連携させることで、パナソニック社の照明器具の情報を使用して照度計算ができ、照度分布図、画像、姿図をFILDER SiXの図面に配置できます。

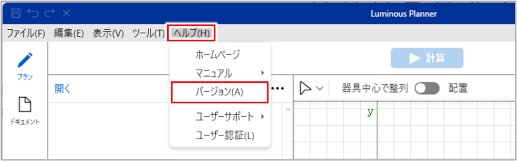

ここでは、Luminous PlannerをFILDER SiXと連携させるための準備について説明します。以降の説明は、Luminous Planner 8.0.29に沿った内容となります。Luminous Plannerのバージョンにより、画面や操作方法が異なる場合があります。
|
Luminous Plannerをインストールする

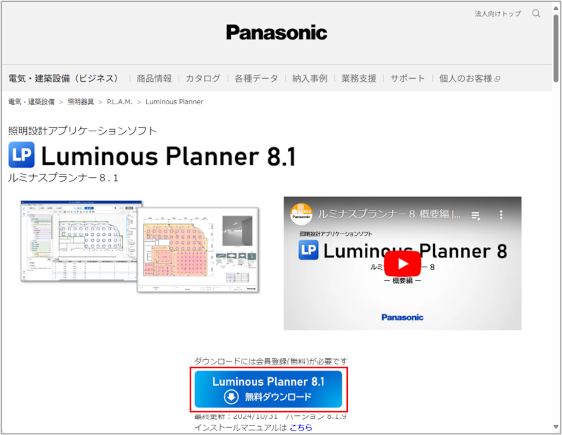

パナソニック社のホームページ（https://www2.panasonic.biz/jp/cec/lp/lp.html）を開き、［Luminous Planner *.* 無料ダウンロード］ボタンをクリックします。

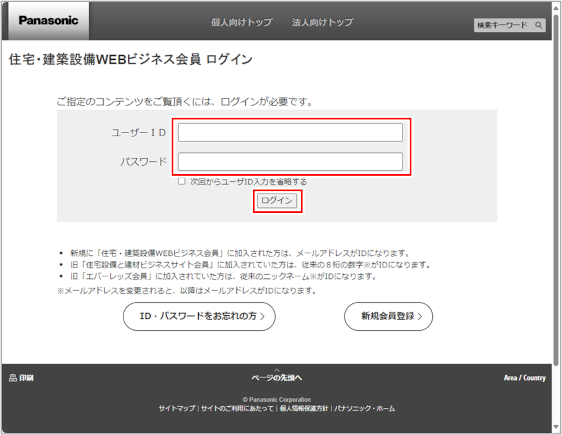

ログイン画面が表示されます。
|

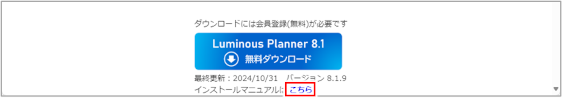

インストール方法の詳細は、［Luminous Planner *.* 無料ダウンロード］ボタンの下にある［こちら］をクリックしてください。インストールマニュアルが表示されます。
|
［ユーザーID］［パスワード］を入力し、［ログイン］ボタンをクリックします。
Luminous Plannerをダウンロードするには「住宅・建築設備WEBビジネス会員」への登録が必要です（無料）。会員になっていない場合は、以下の手順で会員登録してください。
［新規会員登録］ボタンをクリックします。

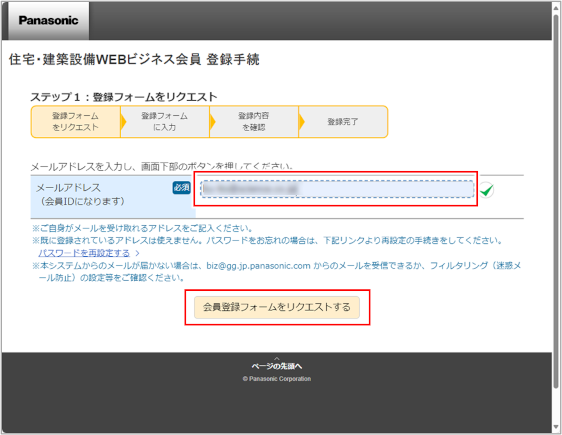

登録手続き画面が表示されます。
［メールアドレス］に自分のメールアドレスを入力し、［会員登録フォームをリクエストする］ボタンをクリックします。
パナソニック社から送付されたメールの指示に従って会員登録を行います。

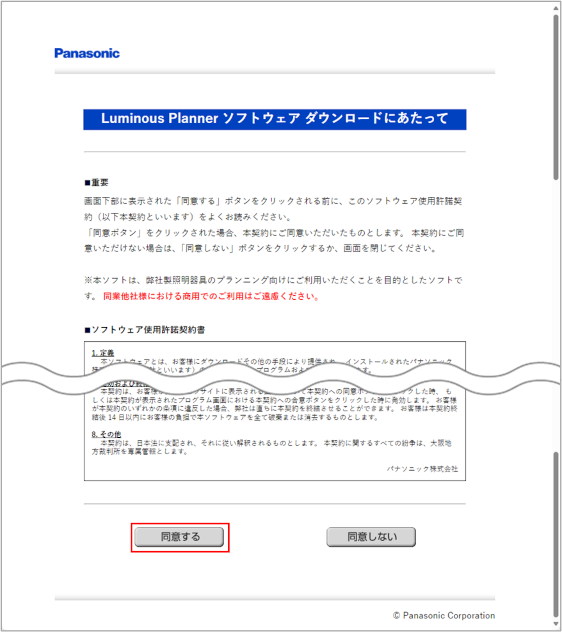

「ソフトウェア使用許諾契約書」が表示されます。
「ソフトウェア使用許諾契約書」の内容を確認し、［同意する］ボタンをクリックします。
以降、画面の指示に従い、Luminous Plannerをダウンロードします。
インストールマニュアルに従い、Luminous Plannerをインストールします。
Luminous Plannerのシステム要件は以下のとおりです。
- 対応OS：Microsoft Windows 10/11、Microsoft .NET Framework 4.5.2以上
- ハードディスク：2 GB以上の空き容量があること
- ディスプレイ：1280ｘ768 ドット以上の解像度があること
インターネットに接続した状態で、Luminous Plannerのアイコンをダブルクリックして起動します。
Luminous Planner 7以前のバージョンは、初期起動時に内蔵している器具データを解凍します。
Luminous Plannerの［ファイル］メニューから［終了］をクリックします。
Luminous Plannerが終了します。
連携を設定する
Luminous Plannerをインストール後、Luminous PlannerとFILDER SiXを連携させるために以下の操作を行います。
FILDER SiXを起動します。
起動方法について、詳しくは以下を参照してください。
［電気］タブの［パナソニック照明］内のコマンドを実行します。
ここでは例として［配置］コマンド（
）をクリックして実行します。
手順を示すダイアログが表示されます。
［OK］ボタンをクリックします。
「ルミナスプランナーが見つかりませんでした。」というダイアログが表示されます。
［OK］ボタンをクリックします。

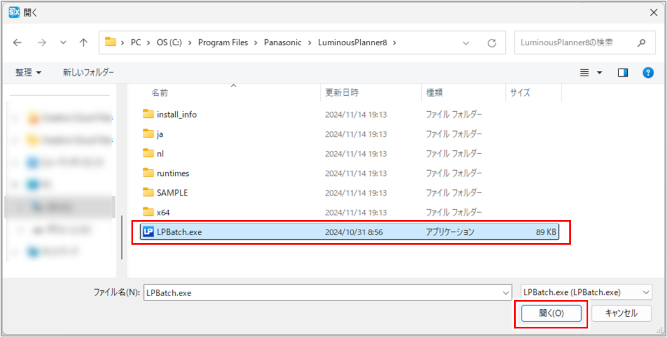

［開く］ダイアログが表示されます。
「LPBatch.exe」を選択し、［開く］ボタンをクリックします。
「LPBatch.exe」は、以下のフォルダにインストールされています。
c:\Program Files\Panasonic\Luminous Planner**
Luminous PlannerとFILDER SiXの連携が設定されます。

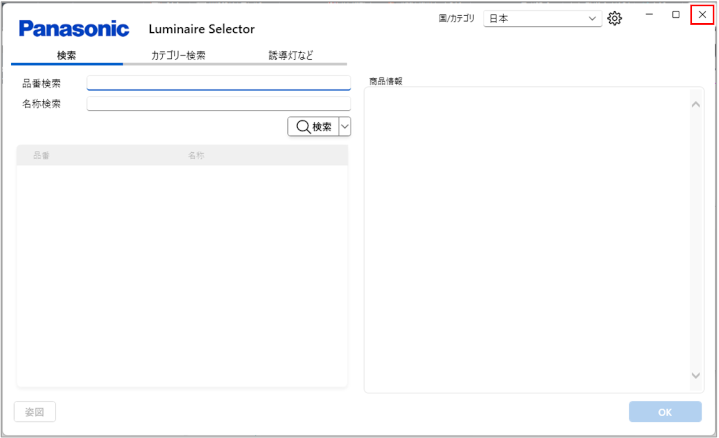

Luminous Plannerに含まれる「Luminire Selector」というツールが起動します。
［×］をクリックしてLuminire Selectorを閉じます。
［キャンセル］ボタンをクリックします。
［電気シンボル配置］ダイアログが閉じます。
