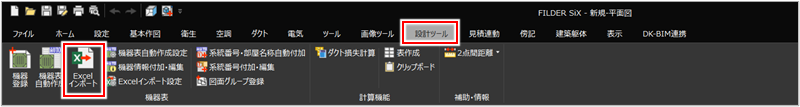

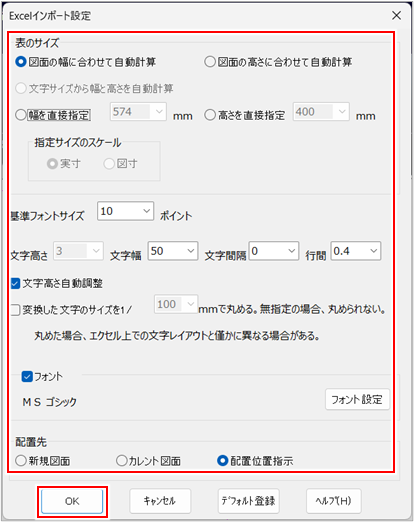

Excelからデータをインポートする

表のサイズ

Excelファイルからインポートする表のサイズを選択します。

• ［図面の幅に合わせて自動計算］：表幅を図面幅に合わせて、表の高さは自動計算してインポートします。
• ［図面の高さに合わせて自動計算］：表の高さを図面の高さに合わせて、表幅は自動計算してインポートします。
• ［文字サイズから幅と高さを自動計算］：表の文字サイズから、表幅と高さを自動計算してインポートします。［図面の幅に合わせて自動計算］を選択して［文字高さ自動調整］のチェックを外すと、本項目を選択できます。
• ［幅を直接指定］：表幅を入力して、表の高さは自動計算してインポートします。
• ［高さを直接指定］：表の高さを入力して、表幅は自動計算してインポートします。

指定サイズのスケール

［表のサイズ］で［幅を直接指定］または［高さを直接指定］を入力時、指定した表サイズの作図スケールを［実寸］（1/1）または［図寸］（印刷時の大きさ）から選択します。

基準フォントサイズ

FILDER SiXへのインポート時に基準となる、Excel上でのフォントサイズ（ポイント）を設定します。

入力したフォントサイズを基準にして、FILDER SiX上での文字サイズを決定します。Excelの表でメインの文字サイズ以外の文字は、基準フォントサイズをもとに自動計算されます（1ポイント≒0.3528 mm）。

文字高さ

FILDER SiX上の文字の高さを入力します。［文字高さ自動調整］のチェックを外した場合に入力できます。

文字幅

FILDER SiX上の文字幅を入力します。

文字間隔

FILDER SiX上の文字間隔を入力します。

行間

FILDER SiX上の文字列の行間を入力します。

文字高さ自動調整

［文字高さ］［文字幅］［文字間隔］［行間］を表サイズから自動計算する場合にチェックを付けます。

変換した文字サイズを1/(XXX)mmで丸める。

［文字高さ］［文字幅］［文字間隔］［行間］を自動計算する場合に、丸める基準値を入力します。「1/100」で丸めた場合は、小数点第2位で文字サイズを丸めます。

フォント

FILDER SiX上の表のフォントを指定する場合は、チェックを付けます。

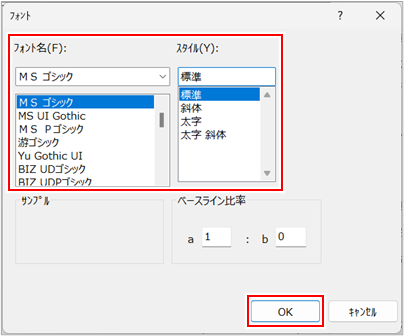

［フォント設定］ボタンをクリックすると、［フォント］ダイアログが表示されます。［フォント名］と［スタイル］を選択し、［OK］ボタンをクリックします。

配置先

Excelの表を図面に配置する方法を選択します。

• ［新規図面］：新規作成図面に表を配置する場合に選択します。
• ［カレント図面］：現在表示している図面に表を配置する場合に選択します。

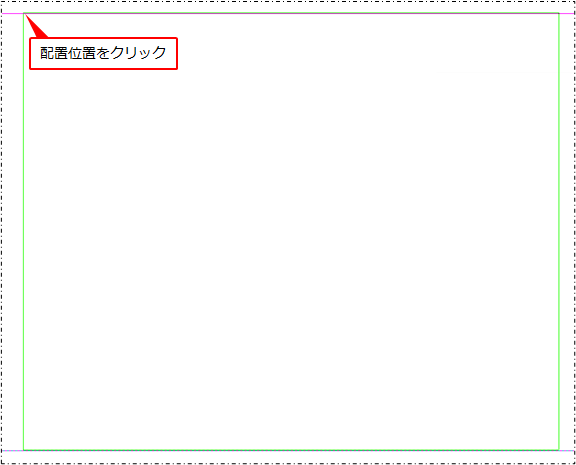

• ［配置位置指示］：表を配置する位置を指定する場合に選択します。
