拾い（集計）を行う

図面に描かれている配管・ダクト・器具・機器から、見積りに必要な集計（拾い）を行います。

設備属性のある配管・ダクト・機器・器具が対象です。図面内に作図されていない情報を拾いたい場合は、［部材情報付シンボル］コマンドから配置してください。

拾いを行う

［見積連動］タブの［拾い］コマンド（）をクリックして実行します。

［拾い］ダイアログが表示されます。

［選択条件（設備種類）］を選択します。

［＞］ボタンをクリックします。

［拾い］ダイアログの右側に工事項目欄が表示されます。

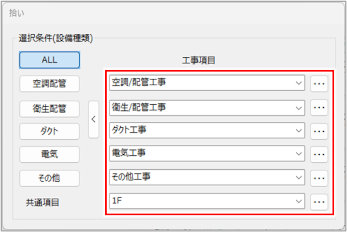

工事項目を設定します。

工事項目は、［空調配管］～［共通項目］の項目ごとに選択・入力できます。

［選択条件（設備種類）］で［ALL］以外を選択している場合は、選択した選択条件の右側の工事項目と［共通項目］が入力できます。

右端の［…］ボタンをクリックすると、［工事項目リスト設定］ダイアログが表示され、工事項目を追加できます。

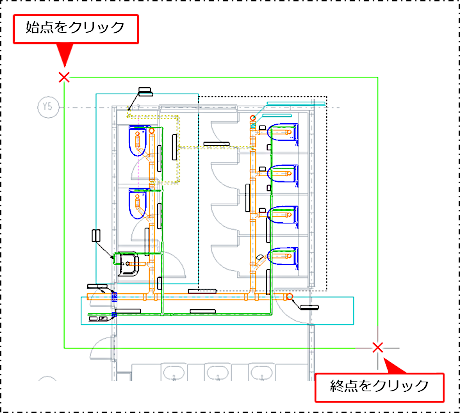

集計する部品の範囲を選択します。

右クリックまたは［Enter］キーを押し、確定します。

［内容表示］ダイアログが表示され、拾いで集計した部品の一覧が表示されます。

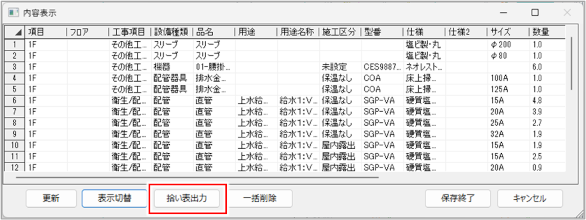

［拾い表出力］ボタンをクリックします。

項目	説明
集計結果	集計した結果が表示されます。
［更新］ボタン	集計結果を更新します。

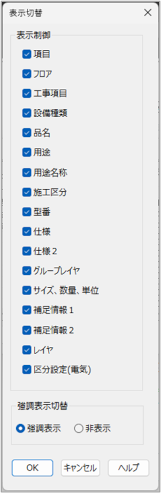

［表示切替］ボタン	［表示切替］ダイアログが表示され、集計結果に表示する項目の表示・非表示を切り替えられます。

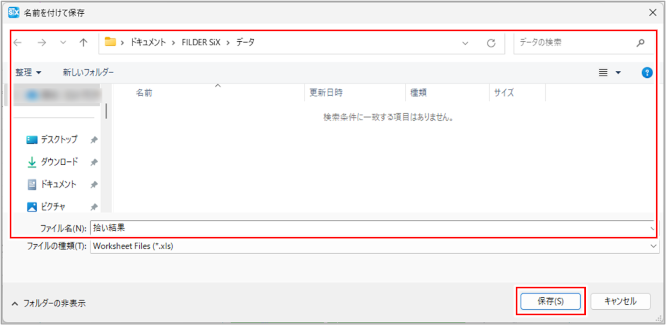

［拾い表出力］ボタン	集計結果をExcel形式で保存します。
［一括削除］ボタン	集計結果をすべて削除します。

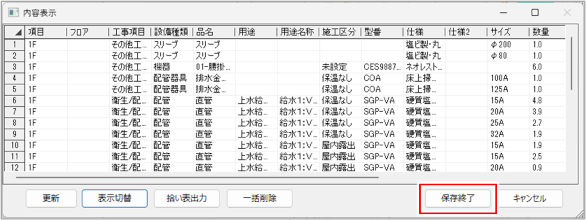

［保存終了］ボタン	集計結果を保存して終了します（図面と同じフォルダに、拡張子.mdbで保存されます）。保存すると、次に［拾い］コマンドを実行した場合に、今回の内容で［内容表示］ダイアログが表示されます。
