登録した電気シンボルを編集する（電気シンボルユーザー登録）

ユーザー登録した電気シンボルの型番、部品名称、配置基準点などの設定を変更できます。電気シンボルの形状も変更できます。
形状を変更する場合は、あらかじめ図面上に図形を用意してください。

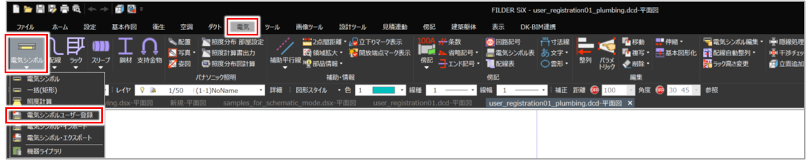

［電気］タブの［電気シンボル］プルダウンメニューから［電気シンボルユーザー登録］コマンド（）をクリックして実行します。

［電気シンボル登録］ダイアログが表示されます。

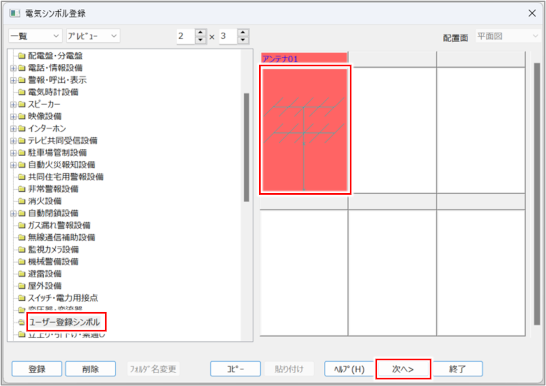

編集する電気シンボルを選択し、［次へ］ボタンをクリックします。

確認ダイアログが表示されます。

登録されている図形を変更する場合は、［はい］ボタンをクリックします。

図形を変更する場合は、あらかじめ対象の図形を図面上に表示しておいてください。
変更しない場合は、［いいえ］ボタンをクリックし、次の手順に進んでください。

変更する場合は、以下の手順で操作します。

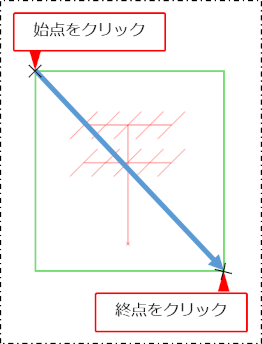

登録する電気シンボルの図形を範囲選択します。

右クリックまたは［Enter］キーを押し、確定します。

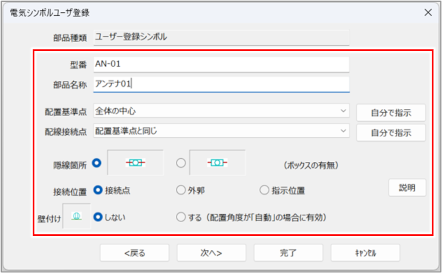

［電気シンボルユーザー登録］ダイアログが表示されます。

必要に応じて［電気シンボルユーザー登録］ダイアログの設定を変更します。

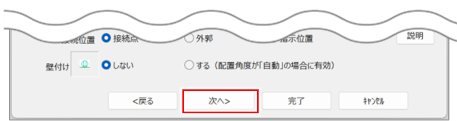

他の電気シンボルを編集する場合は［次へ］ボタンをクリックします。

［電気シンボル登録］ダイアログが表示されます。
編集する電気シンボルを選択し、編集の操作を繰り返します。

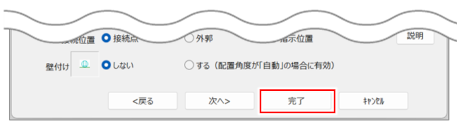

編集を終了する場合は［完了］ボタンをクリックします。

設定が変更されます。

各ダイアログの設定項目と操作について、詳しくは以下を参照してください。 電気シンボルを登録する（電気シンボルユーザー登録）

ユーザー登録した電気シンボルのフォルダを変更する（コピー・貼り付け）

ユーザー登録した電気シンボルのフォルダを変更します。電気シンボルをコピーし、対象のフォルダに貼り付けます。

［電気］タブの［電気シンボル］プルダウンメニューから［電気シンボルユーザー登録］コマンド（）をクリックして実行します。

［電気シンボル登録］ダイアログが表示されます。

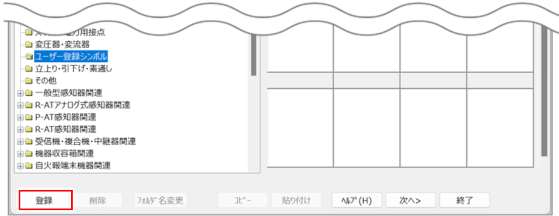

登録するフォルダを新規で作成する場合登録するフォルダを新規で作成する場合

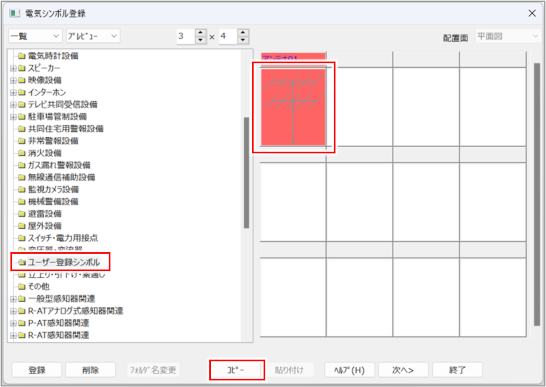

フォルダを変更する電気シンボルを選択し、［コピー］ボタンをクリックします。

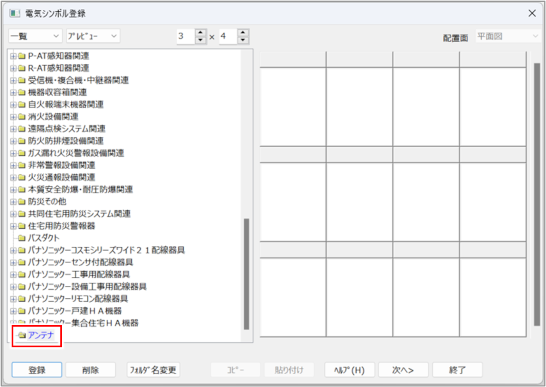

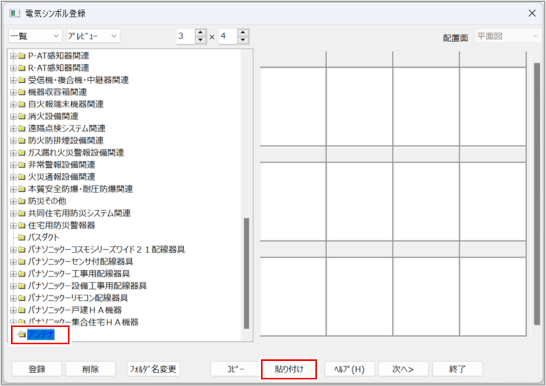

貼り付け先のフォルダを選択し、［貼り付け］ボタンをクリックします。

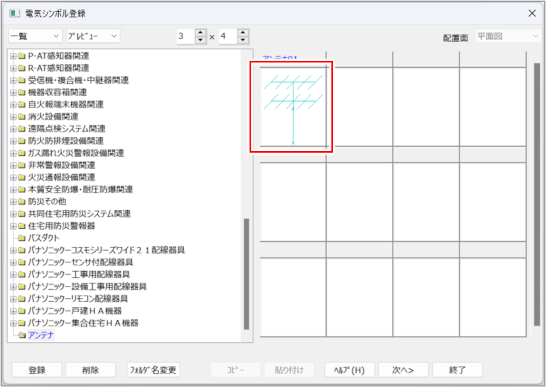

選択したフォルダに電気シンボルが貼り付けられ、電気シンボルのフォルダが変更されます。
元のフォルダに残った電気シンボルは、必要に応じて以下「ユーザー登録した電気シンボルを削除する」の手順に従って削除してください。

ユーザー登録した電気シンボルを削除する

［電気］タブの［電気シンボル］プルダウンメニューから［電気シンボルユーザー登録］コマンド（）をクリックして実行します。

［電気シンボル登録］ダイアログが表示されます。

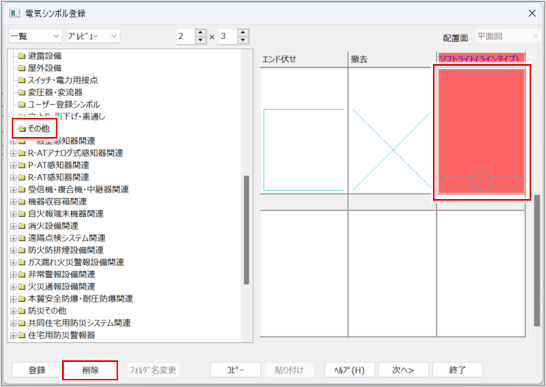

削除する電気シンボルを選択し、［削除］ボタンをクリックします。

確認ダイアログが表示されます。

［OK］ボタンをクリックします。

確認ダイアログが表示されます。

［はい］ボタンをクリックします。

選択した電気シンボルが削除されます。
