立面図を平面図に貼り付ける

作図した部品の立面図を平面図ウィンドウに配置します。

配置した立面図は平面図と連動していません。配置後に図面に変更が生じた場合は、立面図・平面図を両方とも編集するか、立面図を配置し直します。

［立面貼付け］コマンド（）をクリックして実行します。

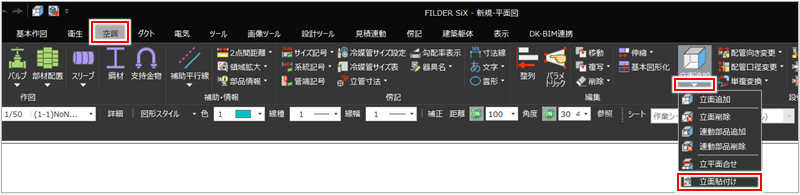

コマンドの実行方法

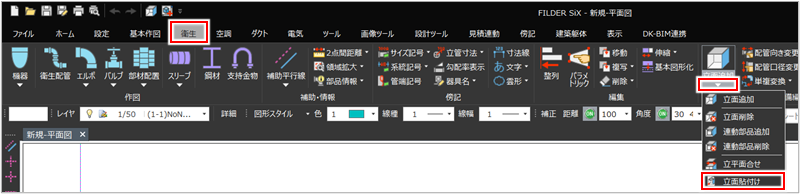

［衛生］タブ＞［立面追加］プルダウンメニュー＞［立面貼付け］

［空調］タブ＞［立面追加］プルダウンメニュー＞［立面貼付け］

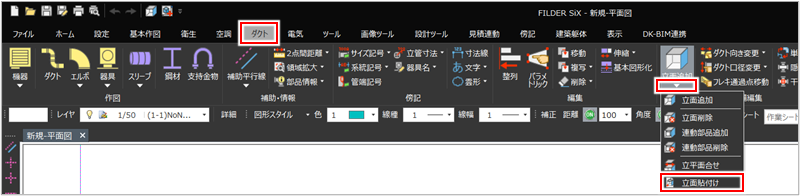

［ダクト］タブ＞［立面追加］プルダウンメニュー＞［立面貼付け］

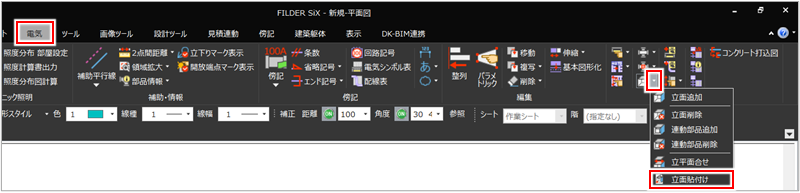

［電気］タブ＞［立面追加］プルダウンメニュー＞［立面貼付け］

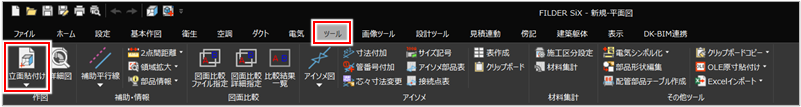

［ツール］タブ＞［立面貼付け］

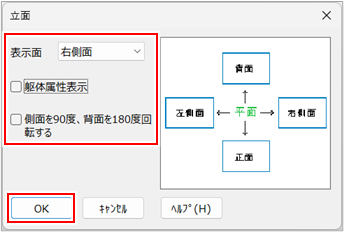

［立面］ダイアログが表示されます。

配置する立面図の表示面などを設定し、［OK］ボタンをクリックします。

ここでは、例として右側面の立体図を配置します。

項目	説明
表示面	配置する立面図の表示面を選択します。
躯体属性表示	立面図に躯体属性を表示する場合は、チェックを付けます。
側面を90度、背面を180度回転する	チェックを付けると、［表示面］で［右側面］［左側面］を選択した場合は立面図を90°回転、［背面］を選択した場合は立面図を180°回転させて配置します。

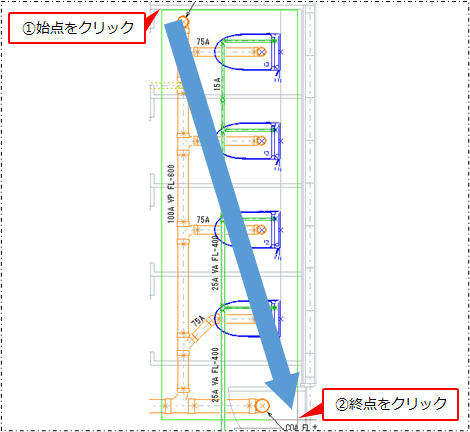

立面表示する部品を範囲選択します。

右クリックまたは［Enter］キーを押し、確定します。

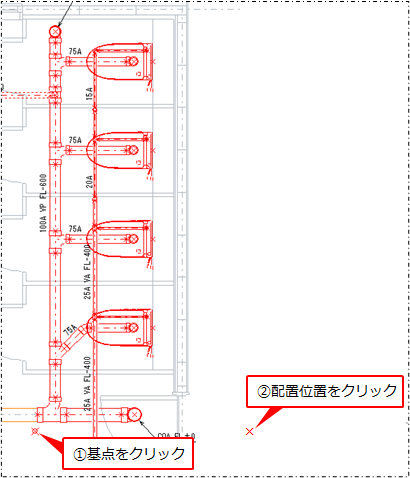

基点・配置位置をクリックします。

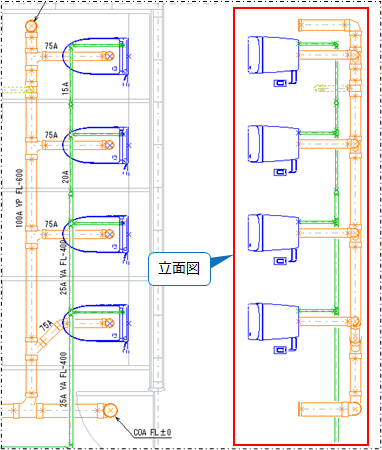

立面図が平面図ウィンドウに配置されます。

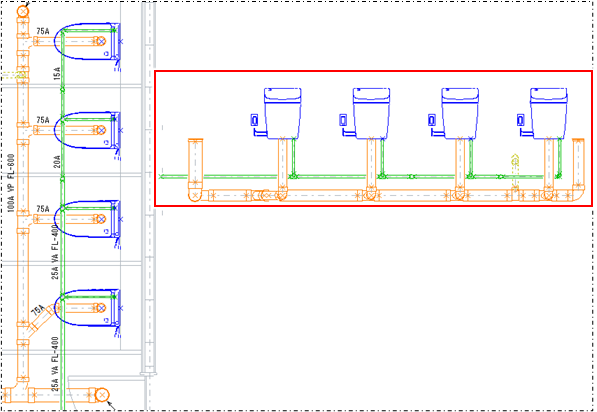

［立面］ダイアログの［側面を90度、背面を180度回転する］にチェックを付けた場合は、以下のように配置されます。
