立面図ウィンドウで図面を編集する

立面図ウィンドウから図面を作図・編集します。平面図と立面図は連動しているため、立面図ウィンドウで行った作図・編集は、平面図ウィンドウに即時反映されます。

ここでは、例として立管の途中（高さ「-800」）から衛生配管を作図します。

立面図ウィンドウと連動して作図・編集する場合は、［設定］タブの［環境設定］コマンドをクリックして実行し、［設定］ダイアログの［カーソル］の［ウィンドウのアクティブ化］で［カーソルをウィンドウ上に移動］を選択してください。 設定を変更しない場合は、作業するウィンドウの名称タブの上でクリックし、対象を切り替える必要があります。

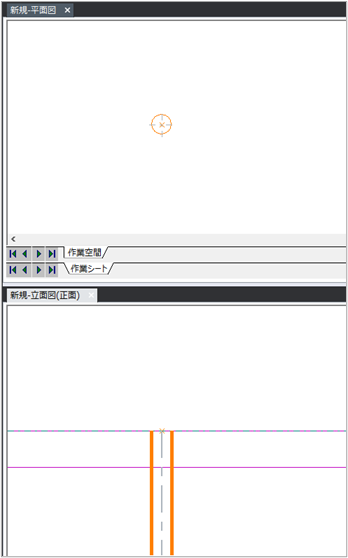

立面図ウィンドウを表示します。

立面図ウィンドウの表示方法について、詳しくは以下を参照してください。

立面図ウィンドウを表示する

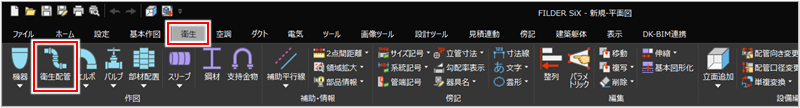

［衛生］タブの［衛生配管］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

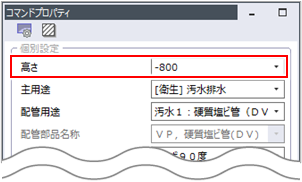

［高さ］に配管の高さを入力します。

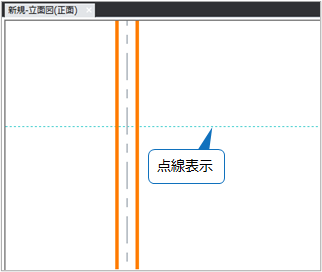

立面図ウィンドウの指定した高さ位置に点線が表示されます。

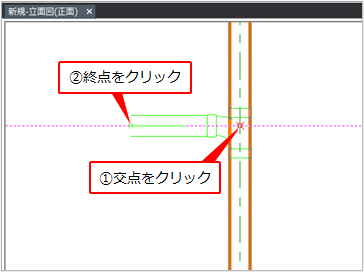

立面図上で点線と配管の中心線との交点をクリックし、作図する配管の終点をクリックします。

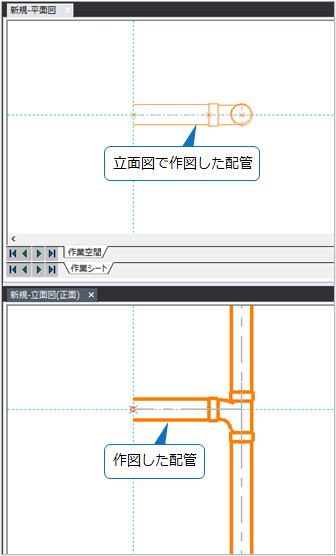

立管から配管が作図され、平面図に反映されます。
