平面図ウィンドウと立面図ウィンドウの表示位置を合わせる

立面図ウィンドウを表示する際に、［立面追加］ダイアログで［スクロール、拡大／縮小の連動を行う］のチェックを外すと、平面図ウィンドウと立面図ウィンドウがそれぞれ拡大・縮小します。［立平面合せ］コマンドを使用し、平面図を基準に表示位置を合わせます。

平面図と立面図を同じメインウィンドウに表示するには、立面図ウィンドウの追加時に［立面追加］ダイアログの［立面ウィンドウの表示］で［メインウィンドウ内に表示する］を選択する必要があります。詳しくは、以下を参照してください。

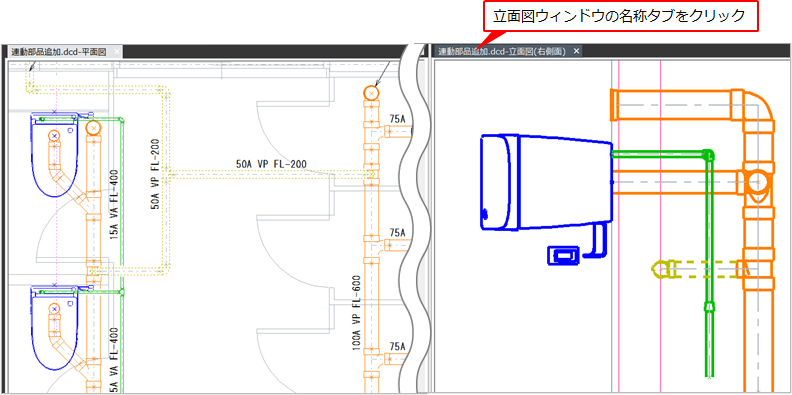

立面図ウィンドウの名称タブをクリックし、立面図ウィンドウをアクティブにします。

［立平面合せ］コマンド（）をクリックして実行します。

コマンドの実行方法

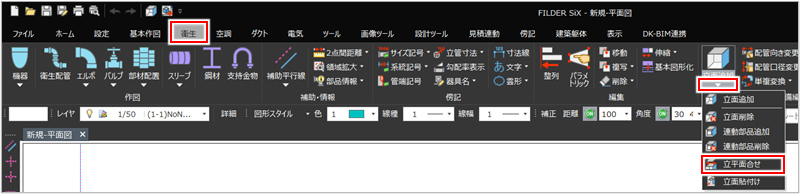

［衛生］タブ＞［立面追加］プルダウンメニュー＞［立平面合せ］

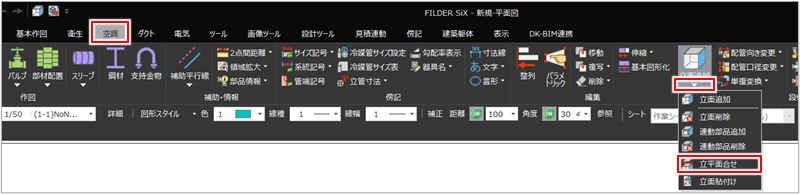

［空調］タブ＞［立面追加］プルダウンメニュー＞［立平面合せ］

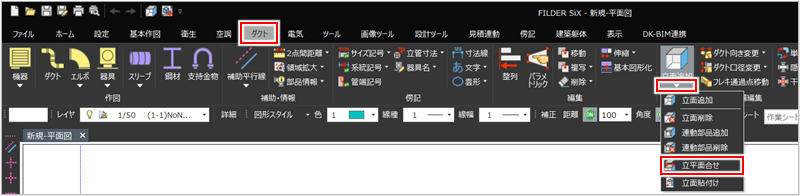

［ダクト］タブ＞［立面追加］プルダウンメニュー＞［立平面合せ］

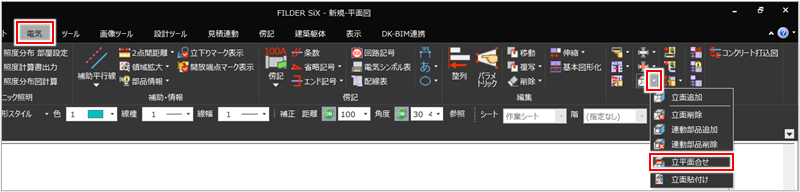

［電気］タブ＞［立面追加］プルダウンメニュー＞［立平面合せ］

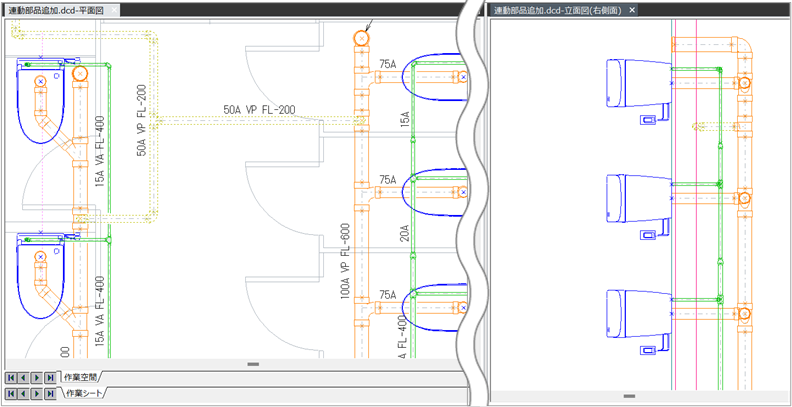

平面図ウィンドウと立面図ウィンドウの表示位置が合います。
