電気シンボルや配線などを変更する

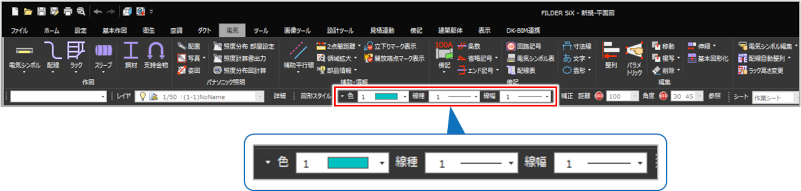

電気シンボル、電線、電線管、ラックなど、図面に配置した各種の図形は、配置した後でも角度、サイズ、線色、線幅など、多くの属性を変更できます。

図面上のシンボル・配線・部材をプロパティから変更する

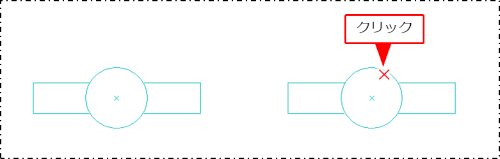

コマンドキャンセルの状態で、変更する図形をクリックします。

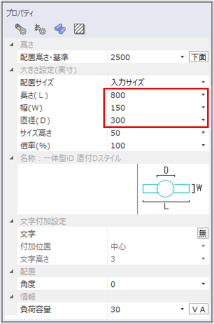

［プロパティ］が表示されます。［プロパティ］の内容は、クリックした図形の種類により異なります。

［プロパティ］の設定を変更します。

ここでは例として［長さ］［幅］［直径］を変更します。

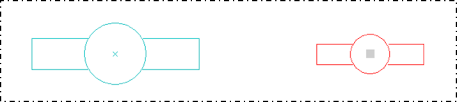

設定の変更が図形に反映されます。
