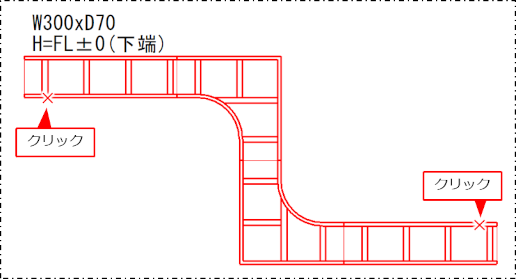

ケーブルラックの高さを変更する

高さ変更量

現在の高さからの変更量を入力します。

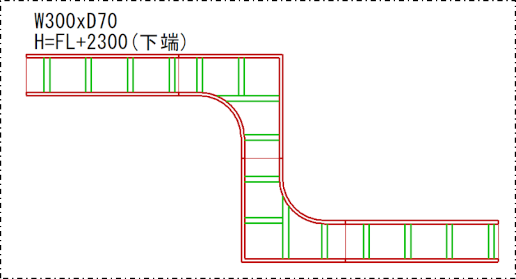

変更後高さ

変更後の高さを入力します。

高さ基準

基準となる高さの位置を選択します。［変更後高さ］を選択した場合に設定できます。

• ［FL］：床の仕上げ面の高さを基準にします。
• ［SL］：床のコンクリート面の高さを基準にします。
• ［GL］：地盤面の高さを基準にします。
• ［絶対］：システム座標を基準にします。

［戻り］ボタン

クリックすると［高さ変更］ダイアログが閉じ、高さ変更対象の図形を選択し直せます。
