電線管を単線に切り替える

作図した電線管の表示を単線や複線に切り替えます。

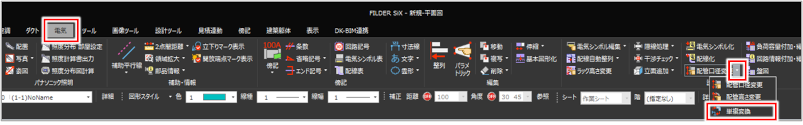

［電気］タブの［配管口径変更］プルダウンメニューから［単複変換］コマンド（）をクリックして実行します。

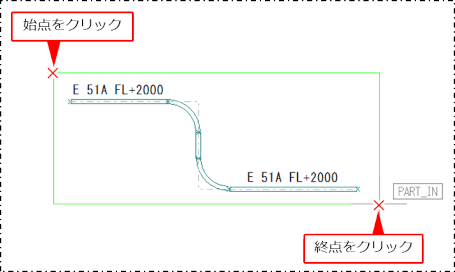

変換する電線管を選択します。

電線管をクリックしても選択できます。1回クリックすると部品1つが選択され、2回クリックすると同じ系統がすべて選択されます。

右クリックまたは［Enter］キーを押し、確定します。

［単複変換］ダイアログが表示されます。

変換内容を設定し、［OK］ボタンをクリックします。

項目	説明
ダクト	電線管の変換時は、本項目は選択できません。
配管	変換後の形式を選択します。［変更しない］を選択すると、単複変換は行われません。
配管口径値の考慮	チェックを付けると、［口径］に入力した値を基準に、指定口径値以下を単線、指定口径値を超える場合は複線とします。
口径	単線または複線に変換する基準となる口径を入力します。［配管口径値の考慮］にチェックを付けた場合に入力できます。
［戻り］ボタン	クリックすると、［単複変換］ダイアログが閉じ、変換対象の図形を選択し直せます。

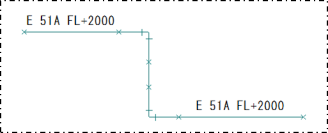

電線管の表示が変換されます。

［プロパティ］から電線管の単線／複線を切り替えることもできます。

コマンドキャンセルの状態で変更対象の電線管をクリックすると［プロパティ］が表示されます。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。
