電線管の高さを変更する

図面に配置した電線管の高さを変更します。

コマンドキャンセルの状態で、高さを変更する電線管を選択します。

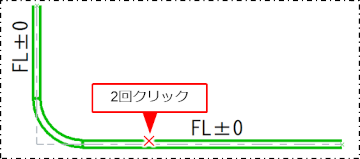

配管上で2回クリックすると系統を選択できます。

ミニツールバーと［プロパティ］が表示されます。

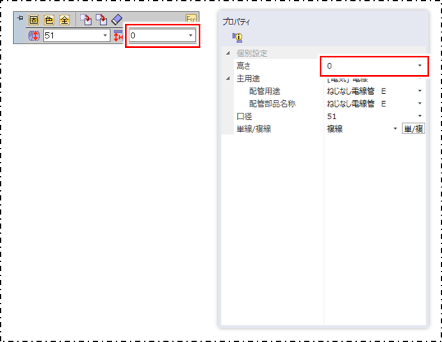

ミニツールバーまたは［プロパティ］の［高さ］プルダウンメニューから高さを選択します。

［高さ変更］ダイアログが表示されます。

［変更後高さ］に変更後の高さを入力し、［OK］ボタンをクリックします。

電線管の高さが変更されます。

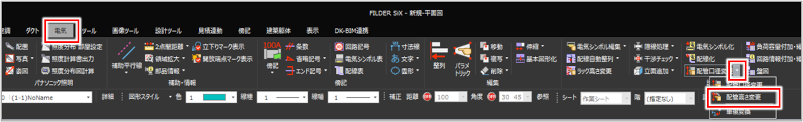

［電気］タブの［配管口径変更］プルダウンメニューから［配管高さ変更］コマンド（）をクリックして実行します。

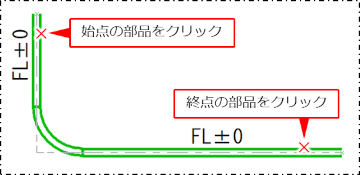

高さを変更する最初の部品と最後の部品をクリックします。

直管1本の場合は、同じ直管を2回クリックします。

右クリックまたは［Enter］キーを押し、確定します。

［高さ変更］ダイアログが表示されます。

［変更後高さ］に変更後の高さを入力し、［OK］ボタンをクリックします。

項目	説明
高さ変更量	現在の高さからの変更量を入力します。
変更後高さ	変更後の高さを入力します。
高さ基準	基準となる高さの位置を選択します。［変更後高さ］を選択した場合に設定できます。［FL］：床の仕上げ面の高さを基準にします。［SL］：床のコンクリート面の高さを基準にします。［GL］：地盤面の高さを基準にします。［絶対］：システム座標を基準にします。
［戻り］ボタン	クリックすると、［高さ変更］ダイアログが閉じ、高さ変更対象の図形を選択し直せます。

電線管の高さが変更されます。
