配線情報をコピーする

図面に配置された配線から電線種類、電線本数、条数などの情報をコピーし、他の配線に反映させます。

本機能は電線ルートを変更しないので、電線の情報を指定せずに電線ルートのみを先に作図した場合や、［配線化］コマンドで電線情報がない電線を作成した場合など、多数の電線に対して電線ルートを変更せずに電線情報をまとめて設定するときに便利です。

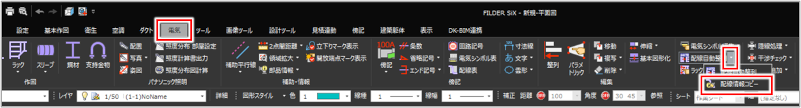

［電気］タブの［配線自動整列］プルダウンメニューから［配線情報コピー］コマンド（）をクリックして実行します。

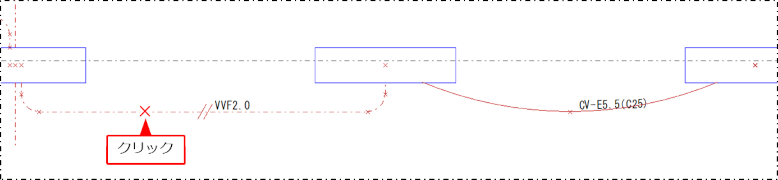

配線情報をコピーする配線をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

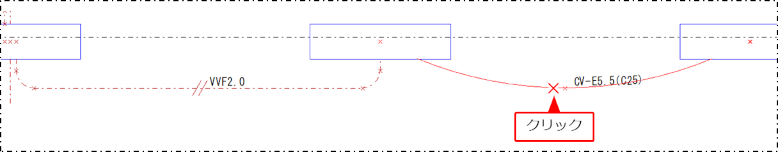

配線情報のコピー先の配線をクリックします。

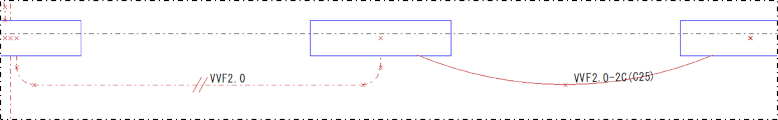

配線情報がコピーされます。

右クリックまたは［Enter］キーを押し、確定します。
