電気シンボルの設定を変更する

図面に配置した電気シンボルの設定を［コマンドプロパティ］で変更します。

［電気］タブの［電気シンボル編集］コマンド（）をクリックして実行します。

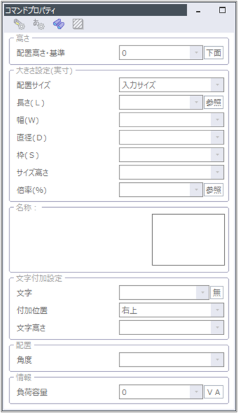

［コマンドプロパティ］が表示されます。

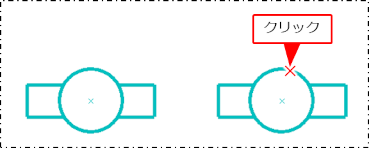

変更する図形をクリックします。

［コマンドプロパティ］に現在の設定が表示されます。

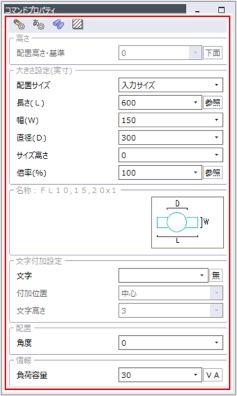

［コマンドプロパティ］で設定を変更します。

ここでは例として［倍率］を「100」から「150」に変更します。

電気シンボルの［コマンドプロパティ］について、詳しくは以下を参照してください。

電気シンボルを配置する

右クリックまたは［Enter］キーを押し、確定します。

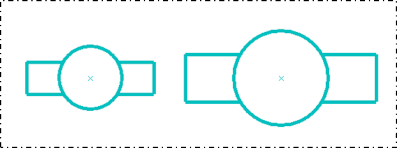

図形が変更されます。

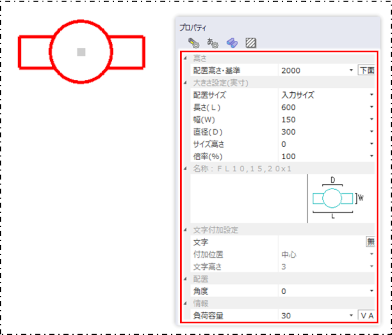

［プロパティ］から電気シンボルの設定を変更することもできます。 コマンドキャンセルの状態で、変更対象のシンボルをクリックすると表示される［プロパティ］から設定を変更します。
